Summary of Contents for Velp Scientifica AREC.X

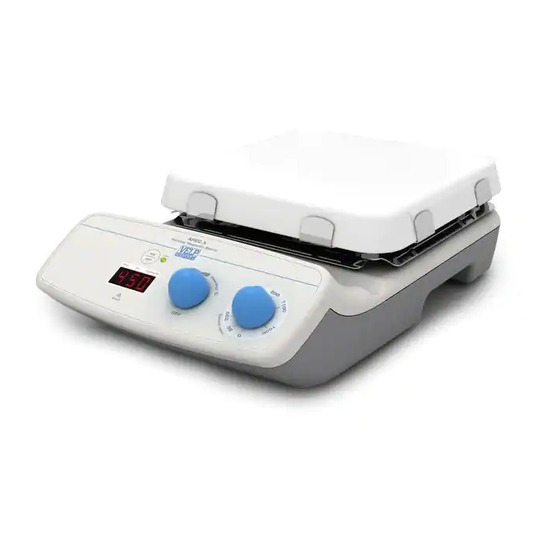

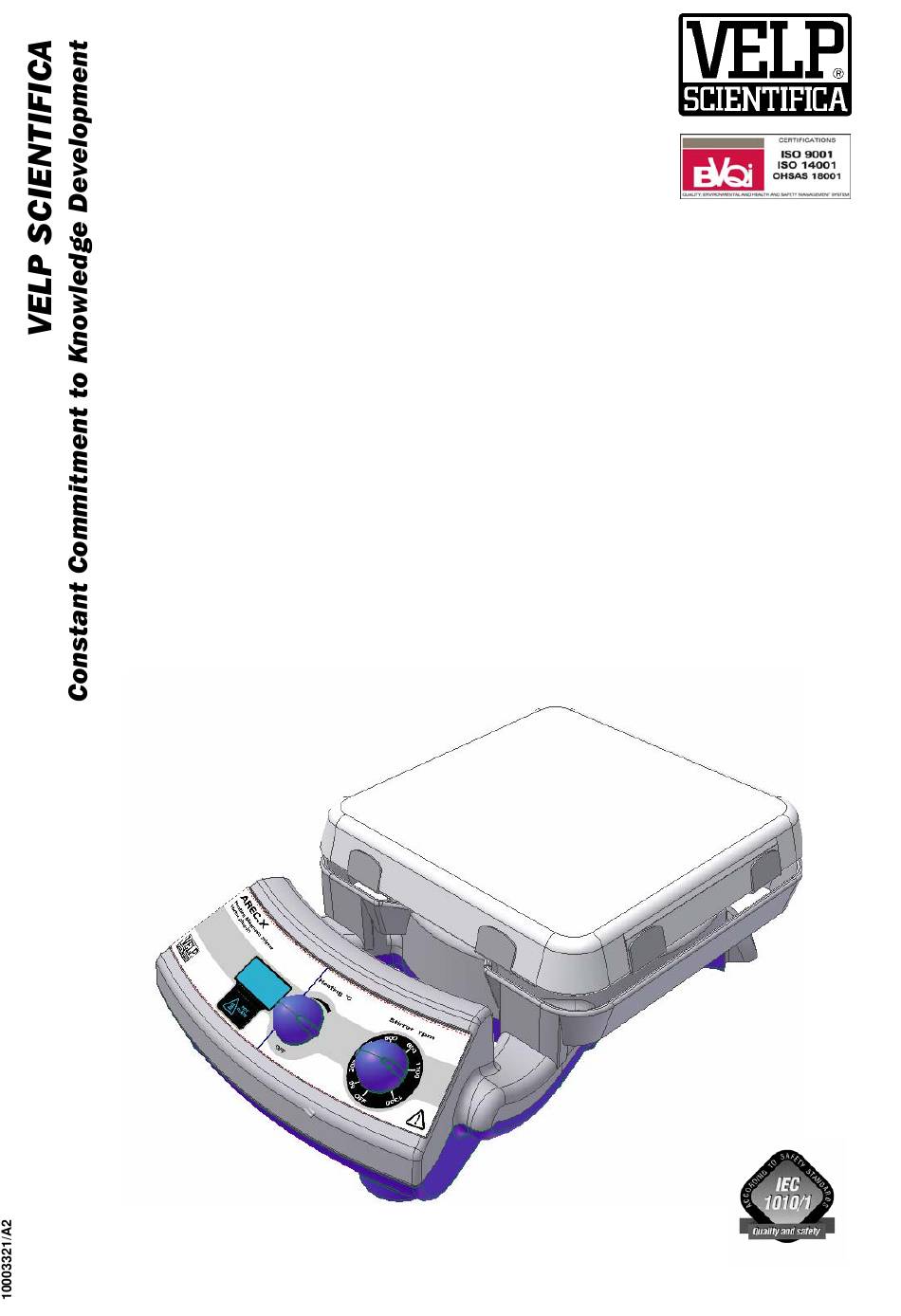

- Page 1 Manuale di istruzioni AREC.X Agitatore magnetico con piastra riscaldante in ceramica e presa vertex F20500060 (230V - 50÷60Hz) F20510060 (115V - 60Hz)
- Page 2 Velp Scientifica – Manuale AREC.X Prefazione: Grazie per avere scelto l’agitatore riscaldante con testa ceramica AREC.X. L’agitatore AREC.X permette di agitare e riscaldare contemporaneamente delle soluzioni contenute in appropriati contenitori. Istruzioni di sicurezza: Prima dell’utilizzo dello strumento si raccomanda di leggere attentamente il manuale operativo fornito unitamente all’apparecchiatura.
- Page 3 Velp Scientifica – Manuale AREC.X • Verificare che il cavo di alimentazione sia inserito in una presa di energia elettrica corrispondente ai dati di targa dello strumento e lontano dalla piastra riscaldante. • Usare solo cavi di alimentazione forniti di tre terminali cioè con cavo di messa a terra.
-
Page 4: Table Of Contents
Velp Scientifica – Manuale AREC.X INDICE INTRODUZIONE Elementi a corredo Descrizione dello strumento Comandi e funzioni Informazioni sui materiali di costruzione MONTAGGIO E INSTALLAZIONE Collegamento alla rete di alimentazione elettrica Avvio CONTROLLI DI FUNZIONAMENTO Funzionamento con termoregolatore Velp tipo VTF... -
Page 5: Introduzione
L’agitatore AREC.X è utilizzato per mescolare liquidi mediante trascinamento magnetico di un’ ancoretta posta all’interno di un contenitore. La dimensione e la forma dell’ancoretta magnetica determinano l’efficacia dell’agitazione stessa a parità... -
Page 6: Elementi A Corredo
Una sonda di temperatura montata direttamente sulla piastra riscaldante rileva costantemente la temperatura della stessa. Nella parte posteriore dello strumento si trovano la presa di alimentazione elettrica (con fusibili incorporati) e la presa per il collegamento dell’eventuale termoregolatore esterno Velp Scientifica modello Vertex VTF Cod. F208B0063. -
Page 7: Comandi E Funzioni
Velp Scientifica – Manuale AREC.X 1.3 Comandi e funzioni I comandi dello strumento sono posti sulla plancia anteriore, facilmente accessibili e distanti dalla piastra riscaldante, per garantire la massima sicurezza dell’operatore e per salvaguardare le parti elettroniche interne. REGOLAZIONE L’avvio dell’agitazione si effettua mediante la relativa manopola con interruttore. -
Page 8: Montaggio E Installazione
Velp Scientifica – Manuale AREC.X Montaggio ed installazione 2.1 Collegamento alla rete di alimentazione elettrica Dopo avere rimosso lo strumento dall’imballo, posizionarlo su una superficie piana di un banco da laboratorio. Prima di collegare lo strumento alla rete di alimentazione elettrica con il cavo in dotazione, assicurarsi che i dati di targa dello strumento corrispondano a quelli disponibili alla presa di energia elettrica. -
Page 9: Funzionamento Con Termoregolatore Velp Tipo Vtf
3.1 Funzionamento con termoregolatore Velp tipo VTF Posizionare l’apposita asta di sostegno filettata (in dotazione all’agitatore) nell’apposita sede nella parte posteriore dell’AREC.X e collocare su di essa il termoregolatore VTF controllando che la sonda di temperatura sia inserita nel campione in lavorazione. Collegare elettricamente il termoregolatore VTF all’... -
Page 10: Messa Fuori Servizio
5.3 Messaggi di errore Se il display dello strumento visualizza un messaggio di errore, si prega di contattare il servizio di assistenza tecnica Velp Scientifica più vicino. Quando il display mostra un messaggio di allarme, in automatico si blocca l’agitazione ed il riscaldamento della piastra. -
Page 11: Accessori A Richiesta
Velp Scientifica – Manuale AREC.X 6. Accessori a richiesta Descrizione: Codice Ancoretta magnetica diam. 6x35mm A00001056 Ancoretta magnetica diam. 10x40mm A00001060 Ancoretta magnetica diam. 9.5x60mm A00001061 Calotta sferica per palloni 250ml A00001071 Calotta sferica per palloni 500ml A00001072 Calotta sferica per palloni 1000ml... -
Page 12: Caratteristiche Tecniche
Velp Scientifica – Manuale AREC.X 8. Caratteristiche tecniche GENERALI Alimentazione V/Hz 230/50-60 115/60 Potenza Dimensioni mm (bxhxp) 205x96x335 Inch (wxhxd) 8x3.7x13.2 Peso Ambito di regolazione velocità rpm (1/min) 50÷1.300 Tipo di controllo velocità Elettronico con retroazione Selezione velocità Analogico Ambito di regolazione temperatura °C... -
Page 13: Schema Elettrico
Velp Scientifica – Manuale AREC.X 9. Schema elettrico 1) Scheda elettronica 2) Termocoppia 3) Potenziometro agitazione 4) Potenziometro temperatura 5) Scheda display 6) Scheda contagiri 7) Resistenza elettrica piastra riscaldante 8) Motore elettrico agitazione 9) Scheda elettronica vertex 10) Presa vertex... -
Page 14: Garanzia
Decorre dalla data della bolla di consegna e dal numero di matricola del singolo strumento, lo strumento è coperto da 25 mesi di garanzia per difetti di produzione. In virtù di tale garanzia VELP SCIENTIFICA si impegna a riparare lo strumento che risulti difettoso per qualità del materiale o cattiva lavorazione. - Page 15 Velp Scientifica – Manuale AREC.X Grazie per aver scelto un prodotto VELP ! Dal 1983 Velp offre agli operatori del settore una vasta gamma di strumenti sofisticati ed affidabili che rendono disponibili alti livelli di know-how e capacità operative a prezzi competitivi.
- Page 16 Distribuito da: Velp Scientifica srl 20040 Usmate (Milano) Italy Via Stazione, 16 tel. +39 039 628811 fax +39 039 6288120 e-mail: inse@velp.it Internet: www.velp.com...
- Page 17 Operating Manual AREC.X Heating Magnetic Stirrer with Ceramic Plate Vertex connectible F20500060 (230V - 50÷60Hz) F20510060 (115V - 60Hz)
- Page 18 Velp Scientifica – Manuale AREC.X Preface: Velp Scientifica thanks you for choosing the heating magnetic stirrer AREC.X. The AREC.X model is designed for general use and for all applications that require a set stirring speed and heating plate temperature. Safety instructions: Before using the unit please carefully read the operating manual supplied with the apparatus.
- Page 19 Velp Scientifica – Manuale AREC.X • Only correctly earthed three-terminal power cables must be used. • Do not use the unit if it is not working correctly. In case of malfunctioning, contact your nearest assistance centre. • Personal protective equipment must be compatible with the possible risks posed by the material being processed and the glass parts.
- Page 20 Velp Scientifica – Manuale AREC.X CONTENTS INTRODUCTION Parts included Instrument description Knobs and functions Information regarding construction materials ASSEMBLY AND INSTALLATION Electrical connection Start-up OPERATING CONTROLS Connection to a Vertex type VTF END OF WORK CYCLE OPERATIONS MAINTENANCE Cleaning Disposal...
-
Page 21: Introduction
The AREC.X is used to mix liquids using the magnetic drive of a stir bar placed inside the vessel. The size and shape of the magnetic stir bar determines the efficiency of the stirring itself at any given stirring speed. -
Page 22: Parts Included
The stirring speed can be set within a range of 50-1300 rpm using the knob on the front panel. The AREC.X has an electronic feed-back speed control to ensur a constant stirring speed even when there are variations in the working conditions (i.e. -
Page 23: Knobs And Functions
If the heating function is off, the display indicates that stirring is operational by bright bars rotating on the display. AREC.X has an electriconic feed-back speed control to ensure a constant stirring speed even if there are variations in the working conditions. -
Page 24: Assembly And Installation
Velp Scientifica – Manuale AREC.X Assembly and installation 2.1 Electrical connection After having unpacked the instrument, place the unit on a laboratory bench. Before connecting the instrument to the power supply, make sure that the values on the rating plate correspond to those of the power supply. -
Page 25: Connection To A Vertex Type Vtf
VTF on the support rod making sure that the temperature probe is immerged in the sample. Connect the two instruments (AREC.X and VTF) by means of the socket on the back of the AREC.X. -
Page 26: Disposal
5.3 Error messages If the display shows an error messages, please contact Velp Scientifica’s technical service department. When the display shows an error message, the stirring and heating functions stop automatically. -
Page 27: Accessories Available On Request
Velp Scientifica – Manuale AREC.X 6. Accessories available on request Description: Code No. Magnetic stir bar Ø 6x35mm A00001056 Magnetic stir bar Ø 10x40mm A00001060 Magnetic bar Ø 9.5x60mm A00001061 Hemispheric bowl for 250ml flasks A00001071 Hemispheric bowl for 500ml flasks... -
Page 28: Technical Features
Velp Scientifica – Manuale AREC.X 8. Technical features Power supply V/Hz 230/50-60 115/60 Power Dimensions mm (bxhxp) 205x96x335 Inch (wxhxd) 8x3.7x13.2 Weight Speed range rpm (1/min) 50÷1.300 Speed control Electronic feedback Speed selection Analogue Temperature range °C 5÷540 °F 41÷1004... -
Page 29: Wiring Diagram
Velp Scientifica – Manuale AREC.X 9. Wiring diagram 1) Main board 2) Thermocouple 3) Stirrer potentiometer 4) Temperature potentiometer 5) Display board 6) Revolution counter board 7) Heating elemetn 8) Motor 9) Electronic board of Vertex 10) Vertex socket 11) Fuses 5x20 n.2x5A (n.2x8A-115V) -
Page 30: Warranty
The unit is guaranteed against production defects for 25 months from the date on the delivery note and the serial number on the unit. In accordance with this guarantee VELP SCIENTIFICA undertakes to repair any units resulting as faulty due to the quality of the materials used or poor workmanship. - Page 31 Velp Scientifica – Manuale AREC.X Thank you for having chosen a VELP product ! Since 1983 Velp has offered professionals in the sector a range of sophisticated and reliable equipment with excellent operating capacity and backed by high levels of know- how at competitive prices.
- Page 32 Distributed by: Velp Scientifica srl 20040 Usmate (Milan) Italy Via Stazione, 16 tel. +39 039 628811 fax +39 039 6288120 e-mail: inse@velp.it Internet: www.velp.com...
