Summary of Contents for CDVI CZ3000
- Page 1 YEAR WARRANTY CZ3000 Self-aligning Magnetic Shearlock Ventouse à cisaillement et à auto-alignement...
-
Page 2: Product Overview

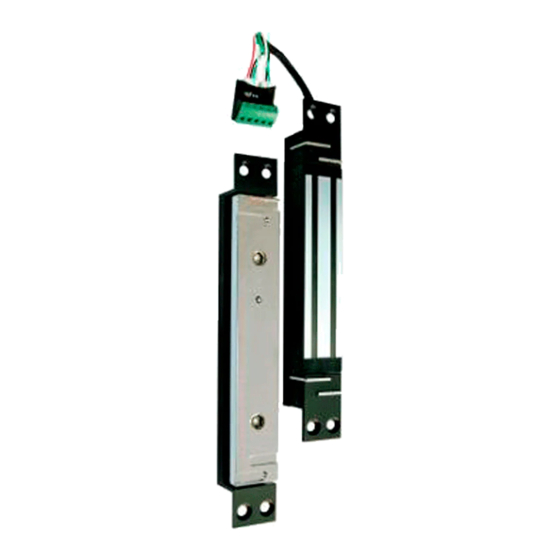

CZ3000 Self-aligning Magnetic Shearlock 1] PRODUCT OVERVIEW The CZ3000 is a Shear maglock with a patented self aligning mechanism. This magnet is mortice and monitored as stan- dard and can be surface mounted (Surface housing kit). The maglock can be mounted on any type of doors (vertical or horizon- tal mount). -
Page 3: Mounting Instructions
Make sure that there are no pieces missing in the mounting kit. Use the correct tools according to the installation type (Drill, screw drivers, metre tape,...) and follow the mounting instructions of the CZ3000. A - Wooden door A - Wooden door Cut the holes on the door leaf Insert the cable of the magnet. -
Page 4: Wiring Diagram
CZ3000 Self-aligning Magnetic Shearlock C - Surface mount (Optional: KCZ3000 kit) (x8) (x2) Measure and mark the center Mount the brackets of the housing Fix the magnet on the door and lines to determine the magnet on the jamb and on the door leaf. -
Page 5: Presentation Du Produit
CZ3000 Ventouse à cisaillement et à auto-alignement Self-aligning Magnetic Shearlock 1] PRESENTATION DU PRODUIT La CZ3000 est une ventouse à cisaillement équipée du nouveau procédé d’auto-aligne- ment par ailette et fentes de guidage. Cette ventouse, disponible en version encastrée ou saillie (kit en option), est pourvue des dernières technologies de la métallurgie... -
Page 6: Montage
A l’aide de la clé fournie touse et de la contre-plaque puis accueillir la ventouse CZ3000 et son dévisser les 2 écrous de blocage fixez-les (attention les vis de fixa- armature. Puis faites les marquages (1). - Page 7 CZ3000 Ventouse à cisaillement et à auto-alignement C - Montage en saillie (Option : Kit KCZ3000) (x8) (x2) Faites les marquages des en- Branchez la ventouse, puis à Testez le fonctionnement de la traxes de la ventouse sur le l’aide de la clé fournie dévisser...
- Page 8 +39 (0) 321 90 573 - www.cdvi.it CDVI MAROC +212 (0) 5 22 48 09 40 www.cdvi.ma CDVI NORDICS [SWEDEN - DENMARK - NORWAY - FINLAND] +46 (0) 31 760 19 30 www.cdvi.se CDVI UK [UNITED KINGDOM - IRELAND] +44 (0) 1628 531300 www.cdvi.co.uk...
