Deutsch
Montageanleitung

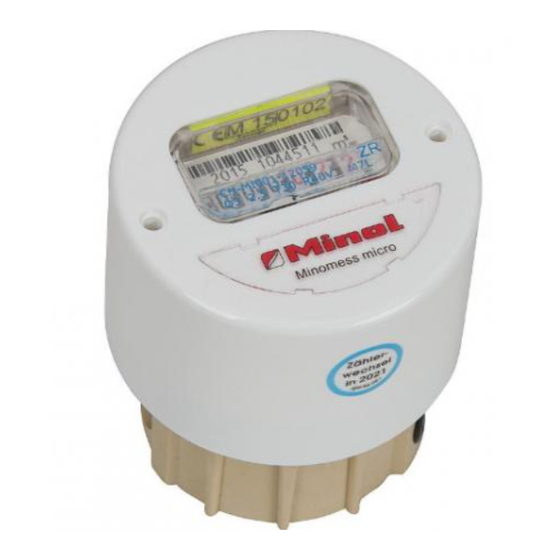

Messkapselzähler Minomess® micro
Das Minomess® micro Unterputzzählersystem besteht aus robusten Unterputzteilen mit
unterschiedlichen Rohranschlussmöglichkeiten für Gewinde- und Lötinstallation, dem
Messeinsatz für kaltes oder warmes Wasser und einer Rosette, die auf die Wasserzäh-
lerhaube aufgesteckt wird. Für Einbautiefen über 50 mm kann diese Rosette mit Roset-
tenverlängerungsringen in Schritten von 20 mm verlängert werden. Das Unterputzstück
wird mit Deckel und Einputzschalen, welche zugleich dem Schallschutz dienen, geliefert.
Sie werden beim Einbau des Messeinsatzes wandbündig abgeschnitten und bleiben als
Isolierung in der Wand.
1. Installation des Unterputzstücks (UPT)
1.1. UPT auspacken, Einputzschalen aufbewahren.
1.2. Pfeile am Gehäuse und im Gehäuseboden kennzeichnen die Fließrichtung.
1.3.  B eiUPTmitGewindeanschlussweitermitZiff.1.5.UPTmitLöt-/Pressanschluss:
vor dem Löten den Deckel abnehmen. Anschlüsse löten.
1.4. Nach Abkühlen den Deckel mit aufgezogenem O-Ring einsetzen. Unbedingt da-
rauf achten, dass der O-Ring in der Nut des Deckels richtig positioniert ist (Abb.
1). Den Deckel sorgfältig dicht schrauben.
1.5. UPT fachmännisch installieren. Dabei auf Fixierung der Rohrinstallation mit
schallisolierten Schellen möglichst in optimaler Einputztiefe achten. Die Mar-
kierung an den Einputzschalen (Abb. 2) kennzeichnet die optimale Einputztiefe
(Rohrmitte bis Fertigwand 25 mm bis 50 mm). Größere Tiefen erfordern später
Verlängerungshülsen für die Rosette.
1.6. Installation sorgfältig auf Dichtheit prüfen.
1.7. Einputzschalen so um das UPT legen, dass die Sechskant-Aussparungen am
UPT-AnschlussanliegenundmitdembeigelegtenGummiringfixieren(siehe
Abb. 2).
2. Erstmontage des Messeinsatzes
2.1. Die Leitung sorgfältig durchspülen. Anschließend durch Zudrehen des Woh-
nungs- oder Strangventils absperren und entleeren.
2.2.  B eiUnterputzinstallationKunststoff-Einputzkappeabziehenbzw.Einputzscha-
len mit scharfem Messer wandbündig abschneiden.
2.3. Mit dem Montageschlüssel den Deckel des UPT abschrauben und entnehmen.
Der O-Ring des Deckels darf für die Montage des neuen Messeinsatzes nicht
wieder verwendet werden.
2.4. Die mit dem Messeinsatz gelieferteAuslaufbuchse mit der Pfeilmarkierung nach
obenindieAuslauföffnungdesUPTstecken.DurchflussrichtunggemäßPfeilim
UPT beachten (Abb. 3).
2.5. Messeinsatz aus der Verpackung entnehmen.
2.6. Überprüfen, ob der mit dem Messeinsatz mitgelieferte neue O-Ring richtig auf
dem Messeinsatz sitzt. Falls dies nicht der Fall ist, muss der O-Ring in die vorge-
sehene Nut am Zählereinsatz eingelegt werden (Abb. 4). Es sind ausschließlich
die Originaldichtungen des Herstellers zu verwenden.
2.7. Sicherstellen, dass es sich tatsächlich um eine M7L-Anschlussschnittstelle
handelt. Die Kennzeichnung M7L ist am Boden des UPT. Überprüfen, ob die
MesskapselinihrevorgeseheneAnschlussschnittstellehineinpasst:Kennzeich-
nung der Messkapsel = M7L
2.8. Vor der Montage den großen umlaufenden O-Ring der Messkapsel und den
kleinen O-Ring am Einlauf gut fetten.
2.9. Gewindering mit den vier Längsrillen um 45° zu den Nocken des Zählwerkes
verdrehen (Abb. 5).
2.10. Messeinsatz so in den Montageschlüssel stecken, dass die Zapfen des Montage-
schlüssels in die Aussparungen des Gewinderinges passen (Abb. 6).
2.11. Mit dem Montageschlüssel den Messeinsatz ins UPT führen (Abb. 7). Dabei auf
DurchflussrichtunggemäßPfeilimUPTunduntenamMesseinsatzachten(O-
Ring und 7 Löcher am Einlauf, Buchse im Auslauf).
1

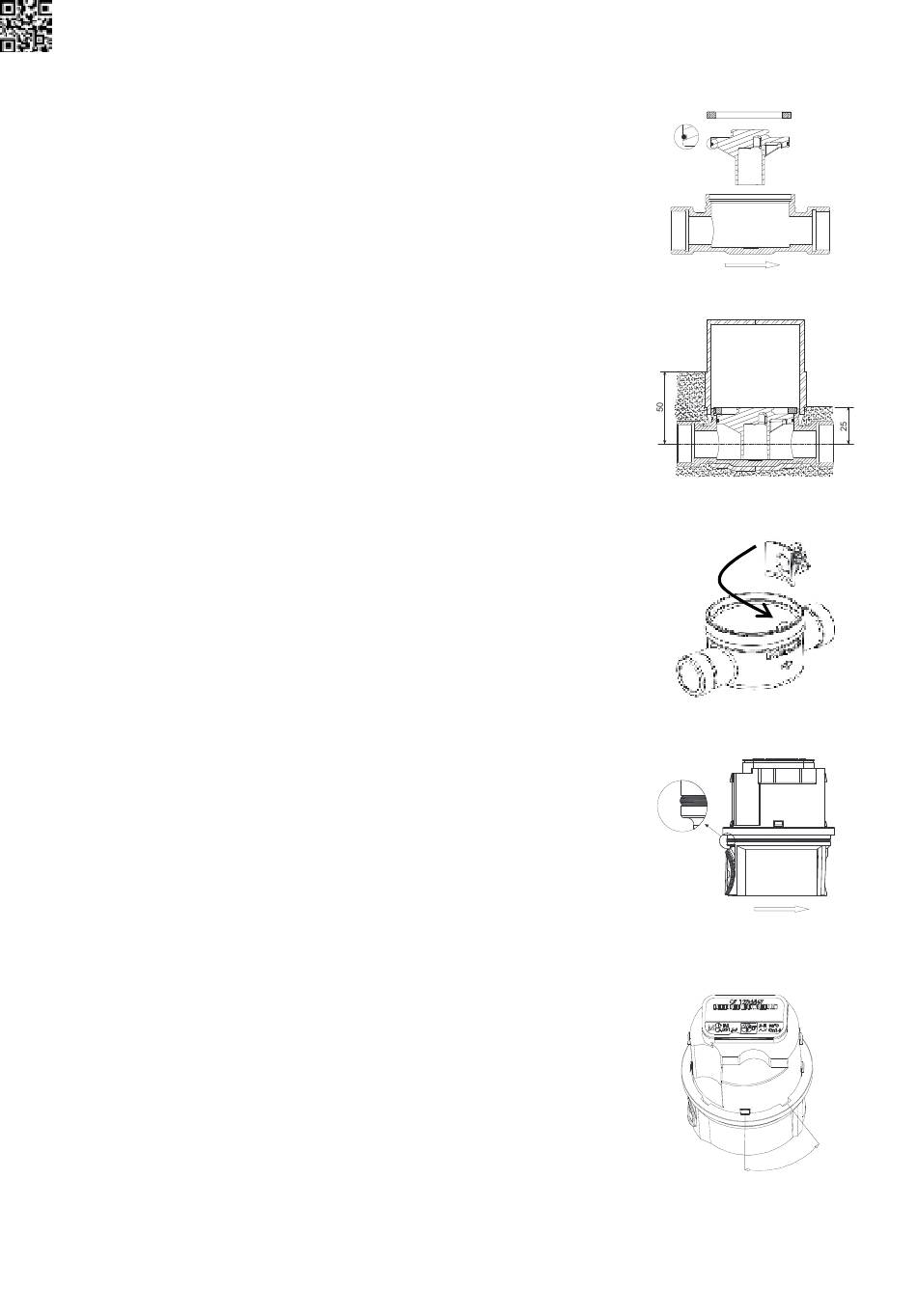

Abb. 1
Abb. 2
Abb. 3
Abb. 4
~ 45°
Abb. 5
