D G F r

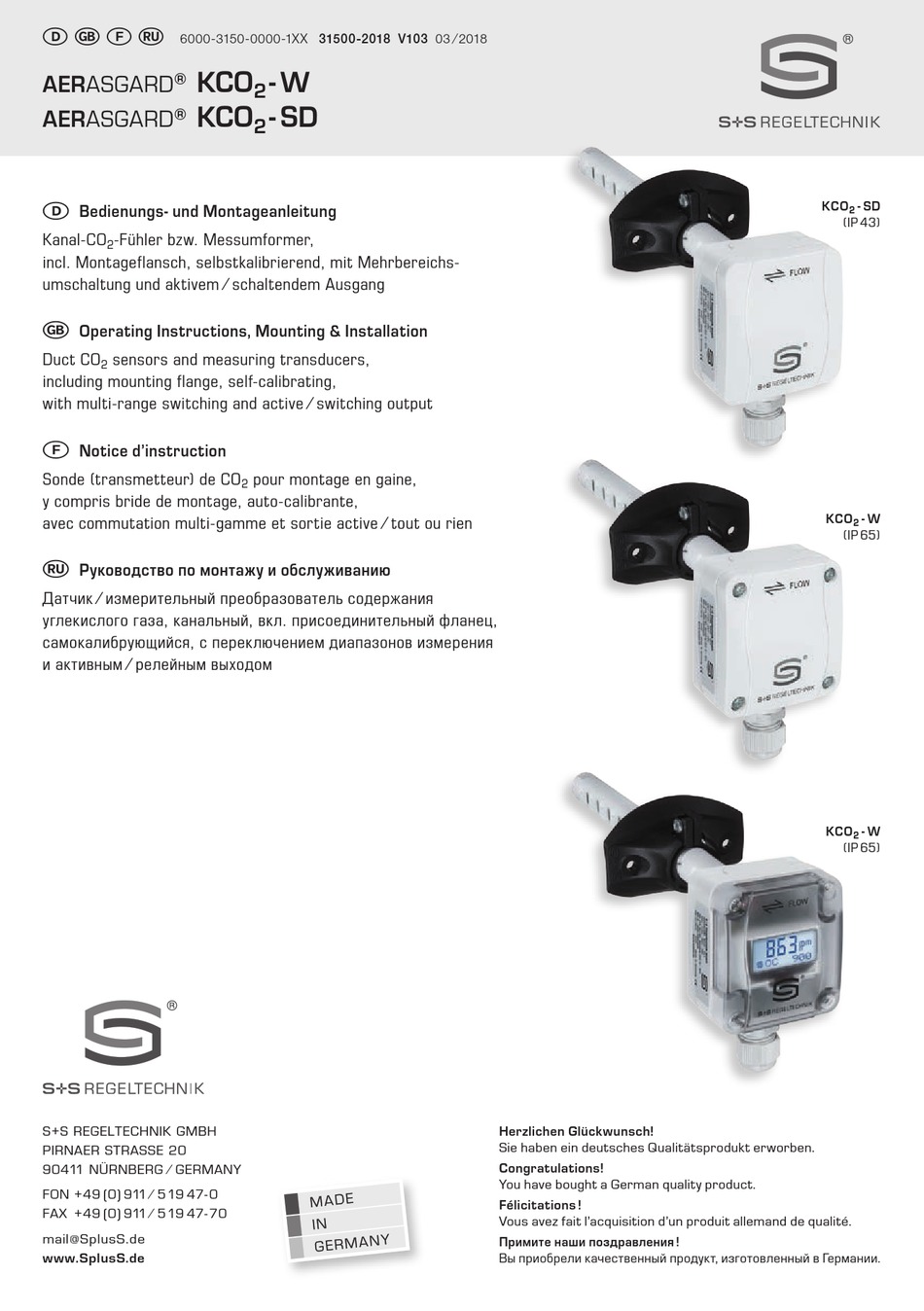

6000-3150-0000-1XX 31500-2018 V103 03 ⁄ 2018
KCO
®
AERASGARD
KCO
AERASGARD
®
D
Bedienungs- und Montageanleitung
Kanal-CO
-Fühler bzw. Messumformer,
2
incl. Montageflansch, selbstkalibrierend, mit Mehrbereichs-
umschaltung und aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Duct CO
sensors and measuring transducers,
2
including mounting flange, self-calibrating,
with multi-range switching and active ⁄ switching output
F
Notice d'instruction
Sonde (transmetteur) de CO
y compris bride de montage, auto-calibrante,
avec commutation multi-gamme et sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик ⁄ измерительный преобразователь содержания
углекислого газа, канальный, вкл. присоединительный фланец,
самокалибрующийся, с переключением диапазонов измерения
и активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
- W
2
- SD
2
pour montage en gaine,
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
KCO
- SD
2
(IP 43)
KCO
- W
2
(IP 65)
KCO
- W
2
(IP 65)
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik AEROGARD KCO2-W
Summary of Contents for S+S Regeltechnik AEROGARD KCO2-W
- Page 1 Датчик ⁄ измерительный преобразователь содержания углекислого газа, канальный, вкл. присоединительный фланец, самокалибрующийся, с переключением диапазонов измерения и активным ⁄ релейным выходом (IP 65) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r ® AERASGARD - SD AERASGARD ® Maßzeichnung Dimensional drawing - SD Plan coté Габаритный чертеж M16x1.5 ø32.3 ø20 Montageschema Mounting diagram - SD Schéma de montage Схема монтажа ø20 MFT - 20 - K Montageflansch aus Kunststoff Mounting flange, plastic Bride de montage en matière plastique Присоединительный...
-
Page 3: Technische Daten
® AERASGARD - SD / KCO Rev. 2018 - V37 DE Patentiertes Qualitätsprodukt (Patent-Nr. DE 10 2014 010 719.1) Der wartungsfreie mikroprozessorgesteuerte Kanalfühler AERASGARD ® - SD mit automatischer Kalibrierung (festeingestellt), Gehäuse mit Schnapp deckel, ohne Display, dient zur Erfassung des CO -Gehaltes der Luft im Bereich von 0...2000 ppm oder 0...5000 ppm. -
Page 4: Montage Und Installation
Montage und Installation Rev. 2018 - V37 DE ACHTUNG ! Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 2000 ppm bzw. 0,7 V bei MB = 5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten. -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in nicht kondensierender Luft ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Der Spannungsausgang ist kurzschlussfest. – Dass Anlegen einer Überspannung zerstört das Gerät. – Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrierung. –... -
Page 6: Technical Data
® AERASGARD - SD / KCO Rev. 2018 - V37 GB Patented quality product (patent no. DE 10 2014 010 719.1) The maintenance-free microprocessor-controlled duct sensor AERASGARD ® - SD with automatic calibration (fixed), enclosure with snap-on lid, without display, is used for detecting the CO content of the air within a range of 0...2000 ppm or 0...5000 ppm. - Page 7 Mounting and Installation Rev. 2018 - V37 GB ATTENTION! The minimum CO concentration of outdoor air amounts to approx. 350 ppm (output voltage = 1.75 V at MR = 2000 ppm or 0.7 V at MR = 5000 ppm) in leafy, hardly industrialised areas. Gas inter-exchange in the sensor element happens by diffusion. Depending on changes in the concentration and flow velocity of the air surrounding the sensor, the reaction of the device to changes in CO concentration may appear with a delay.
- Page 8 General notes – This device may only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The voltage output is short-circuit proof. – Applying overvoltage will destroy the device. – In case of pollution, we recommend cleaning and recalibration in the factory. –...
-
Page 9: Caractéristiques Techniques
® AERASGARD - SD / KCO Rev. 2018 - V37 FR Produit de qualité breveté (n° de brevet DE 10 2014 010 719.1) ® La sonde pour montage en gaine commandée par microprocesseur sans entretien AERASGARD - SD avec étalonnage automatique (réglage fixe) et boîtier avec couvercle emboîté, sans écran, sert à... -
Page 10: Montage Et Installation
Montage et installation Rev. 2018 - V37 FR ATTENTION ! La teneur minimale en CO de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 2000 ppm, resp. 0,7 V à MB = 5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur,la réaction de l'appareil à... - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – La sortie en tension est isolée de la masse. – L’application d’une surtension causera la destruction de l’appareil. –...
-
Page 12: Технические Данные
® AERASGARD - SD / KCO Rev. 2018 - V37 RU Запатентованный высококачественный прибор (патент № DE 10 2014 010 719.1) ® Не нуждающийся в техническом обслуживании, управляемый микропроцессором канальный датчик AERASGARD - SD с автоматической калибровкой (фиксированная настройка), корпусом с защелкивающейся крышкой, без дисплея, служит для измерения содержания... -
Page 13: Монтаж И Подключение
Монтаж и подключение Rev. 2018 - V37 RU ВНИМАНИЕ! Минимальная концентрация CO в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн (выходное напряжение = 1,75 В при диапазоне измерения 2000 млн или 0,7 В при диапазоне измерения 5000 млн ). - Page 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Выход напряжения защищен от короткого замыкания. – Приложение завышенного напряжения к выходу напряжения выводит прибор из строя. –...
- Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r AERASGARD ® Schaltbild Connecting diagram Schéma de raccordement Схема подключения ON DIP ON DIP Zero Zero 1 2 3 4 1 2 3 4 OFFSET OFFSET 13 11 12 1 2 3 13 11 12 1 2 3 Anschlussbild Schematic diagram Schéma de raccordement...
