4 | Montage und Befestigung

Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte selbst wird vollständig montiert ausgeliefert. Optional steht zur Be-
festigung folgendes Zubehör zur Verfügung:
Montagesatz für PROFILED und SYSTEMLED, flach
Montagesatz für PROFILED und SYSTEMLED, schwenkbar
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-
steht auf Grund des Eigengewichts Verletzungsgefahr!

5 | Anschluss und Inbetriebnahme

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot
von LED2WORK.

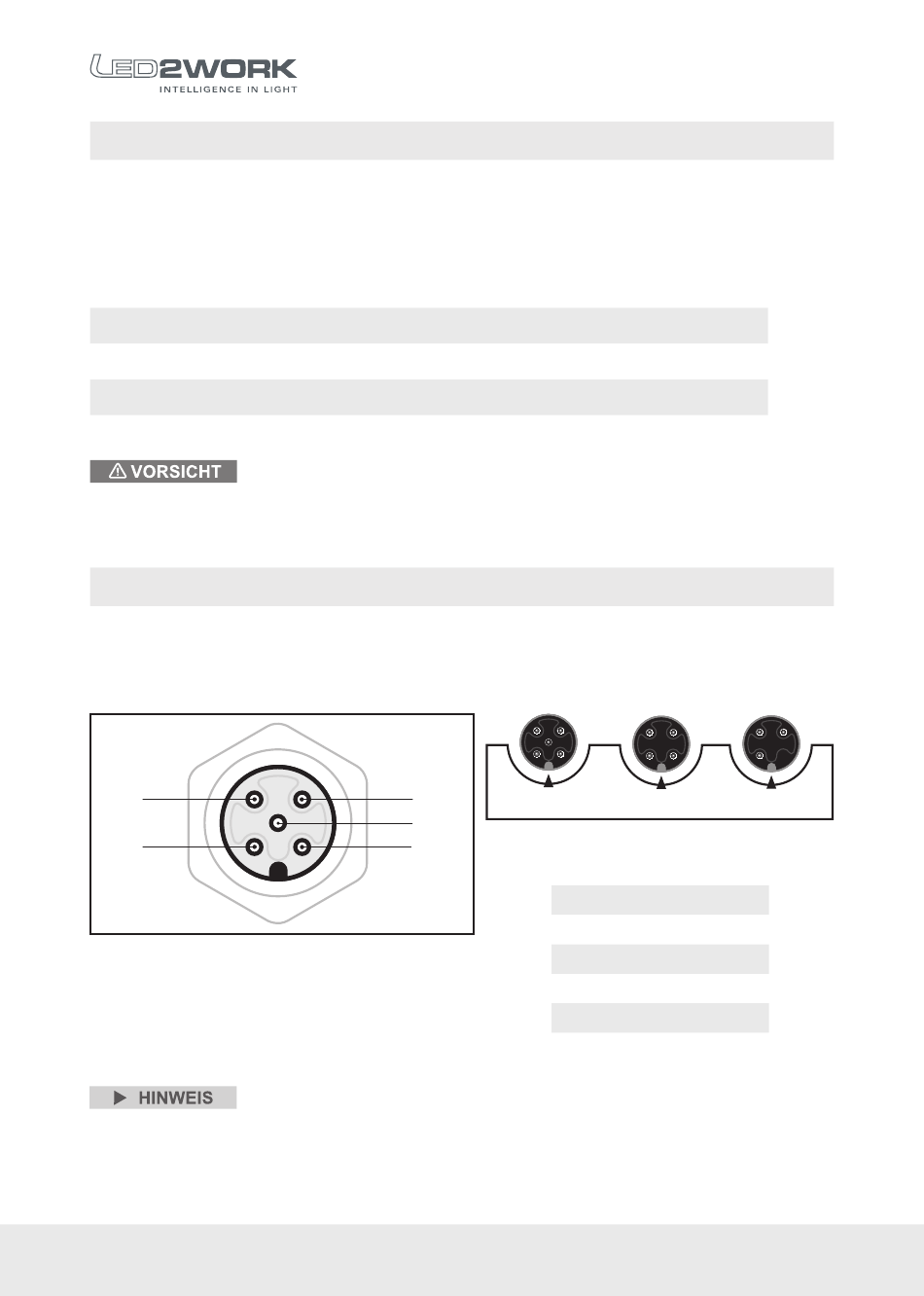

Die PIN-Belegung des M12 Steckers ist wie folgt:
4
1
Schemazeichnung M12-Stecker
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versor-
gung angelegt werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich
zu belegen.
4 | BA PROFILED DC_ . BA 11/2019
3
Mögliche Varianten M12 Stecker
5
2
PIN-Belegung
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
Best.-Nr.
240400-01
240400-02
= 24V DC
= nicht belegt
= GND
= 24V DC
= nicht belegt
