Maschinenbeleuchtung | Aufbauleuchten | FIELDLED II
FIELDLED II
Lichtstark und unverwüstlich
Die FIELDLED II ist für raue Produktionsumgebungen konzipiert. Öl, Wasser, Späne und KSS können der LED-Leuchte nichts
anhaben. Das fest mit dem Aluminiumgehäuse verklebte, gefrostete Sicherheitsglas sorgt für die nötige IP-Schutzart. Unver-
wüstlichkeit in Perfektion.
Die Technik
„ Gefrostetes 5 mm ESG und Light Forming Technologie
„ Wärmeableitung über Aluminiumkörper nach hinten
„ Dicht gepackte LED Bestückung – extrem leistungsstark
Ihre Vorteile
„ Lichtaustritt über gesamte Leuchtenbreite
„ Weitstrahlend, homogene Ausleuchtung, flimmerfrei ohne
UV- und IR-Anteil
„ Ölresistent und spanbeschusssicher
„ Dauerhafte Lichtausbeute, da kein Einbrennnen von
Öl oder KSS in das Glas
„ Einsatzbereiche
„ großvolumige Maschinen und Anlagen
„ CNC Maschinen, Werkzeugmaschinen
„ Fräsmaschinen, Flachschleifmaschinen ...
Ausführungen
„ 4 Längen: 280 mm, 540 mm, 790 mm, 1040 mm
Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de
LED2WORK GmbH
Advertisement
Chapters
Table of Contents
Related Manuals for LED2WORK FIELDLED II Series
Summary of Contents for LED2WORK FIELDLED II Series

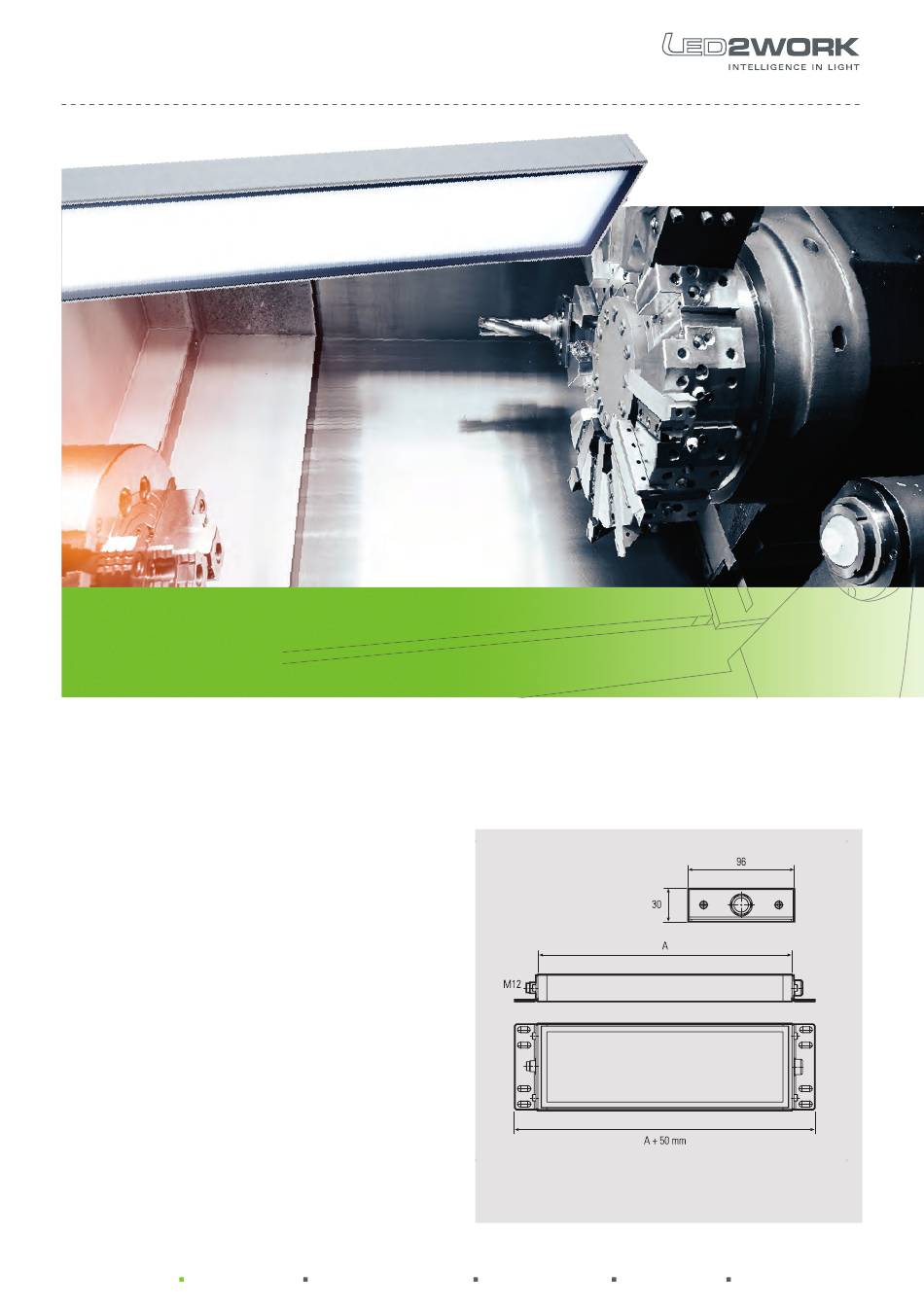

- Page 1 „ großvolumige Maschinen und Anlagen „ CNC Maschinen, Werkzeugmaschinen „ Fräsmaschinen, Flachschleifmaschinen … Ausführungen „ 4 Längen: 280 mm, 540 mm, 790 mm, 1040 mm Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
- Page 2 * Mittlere und maximale Beleuchtungsstärke, Messfeld 100 cm x 100 cm bei 100 cm Abstand Zubehör Art.-Nr. FIELDLED Leuchtenhalter zur drehbaren Montage, V2A, 1 Paar 210200-03 Rückseite Nut Entlüftungsventil 210200-03 Montagewinkel (Lieferumf.) Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
- Page 3 Betriebsanleitung User Instructions FIELDLED MASCHINENBELEUCHTUNG LED Einbau-/Aufbauleuchte MACHINE LIGHTING LED integrated/surface-mounted luminaire / 2014 / 35 / EU BA 03/2019...
-
Page 4: Table Of Contents
| Inhalt 1 Bestimmungsgemäße Verwendung Seite 3 2 Zum sicheren Betrieb Seite 3 3 Sicherheitshinweise Seite 4 4 Montage/Befestigung Seite 4 5 Anschluss Seite 5 6 Wartung und Pflege Seite 5 7 Gewährleistung Seite 6 8 Entsorgung Seite 6 9 Kundendienst Seite 6 10 Technische Daten Seite 7... -
Page 5: Bestimmungsgemäße Verwendung
FIELDLED II 1 | Bestimmungsgemäße Verwendung Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchten- halter oder Montagewinkel vorgesehen. Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen. Die Sicherheitshinweise sowie alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen. -
Page 6: Sicherheitshinweise
3 | Sicherheitshinweise Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005. Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder Last freischalten. -
Page 7: Anschluss
FIELDLED II 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckers ist wie folgt: Mögliche Varianten M12 Stecker PIN-Belegung PIN 1 24V DC PIN 2 nicht belegt Schemazeichnung M12-Stecker PIN 3... -
Page 8: Gewährleistung
Per Telefon: +49 7231 44920-00 Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr Per e-mail: info@led2work.de 6 | BA FIELDLED II . BA 03/2019... -
Page 9: Technische Daten
FIELDLED II 10 | Technische Daten Anschlusswerte 24 V DC ±10 % Schutzklasse Abstrahlwinkel 120° Lebensdauer LED > 60.000 h Betriebstemperatur -30... +55 °C Schutzart IPX9K Techn. Sicherheitsprüfung DIN EN 62471 FIELDLED II - Einbauversion, 5200K-5700K Artikel-Nr. LED-Einbauleuchte Länge Breite Höhe Tiefe* Stromstärke max. - Page 10 | Contents 1 Proper use Page 9 2 For safe operation Page 9 3 Safety information Page 9 4 Assembly/mounting Page 10 5 Connection Page 10 6 Maintenance and Care Page 11 7 Warranty Page 11 8 Disposal Page 11 9 Customer service Page 11 10 Technical data...
-
Page 11: Proper Use
FIELDLED II 1 | Proper use The luminaire is used for illumination. The luminaire is intended for mounting in a lumi- naire holder or mounting bracket. For connection values see "Technical data". The supply cable is connected to the lumi- naire via an M12 plug connection. -
Page 12: Assembly/Mounting
5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows: Possible variants of the M12 connector PIN allocation... -
Page 13: Maintenance And Care
If you have any problems or questions concerning this product, please contact us! By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.de | 11... -
Page 14: Technical Data
56 W 113310-01 FIELDLED II 5200K-5700K 1040 mm 96 mm 30 mm 3,0 A 72 W LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.de Leuchte gefertigt am / Date of production _________________________ www.led2work.de...
