MASCHINENBELEUCHTUNG
MACHINE LIGHTING
ÉCLAIRAGE DE MACHINES
ILUMINACIÓN DE MÁQUINAS
ILLUMINAZIONE MACCHINA
MIDILED
Betriebsanleitung | LED-Aufbauleuchte
DE

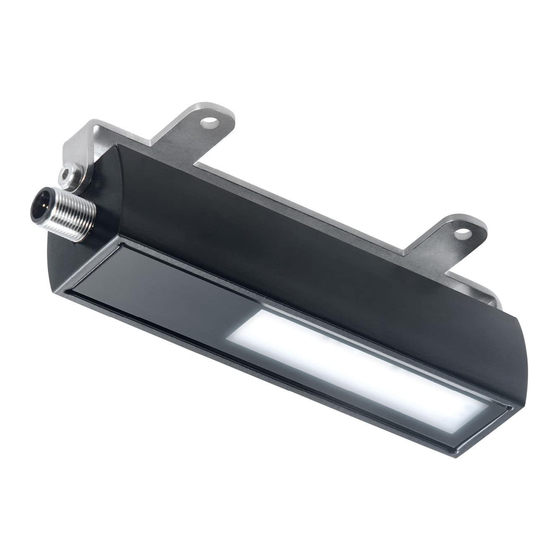

Operating Instructions | LED surface-mounted luminaire
EN
Manuel d'utilisation | Luminaire LED en saillie
FR
Manual de instrucciones | Luminaria LED de superficie
ES
Istruzioni per l'uso | Lampada a LED per montaggio a superficie
IT
/ 2014 / 35 / EU
BA 05/2022
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LED2WORK MIDILED
Summary of Contents for LED2WORK MIDILED
- Page 1 MASCHINENBELEUCHTUNG MACHINE LIGHTING ÉCLAIRAGE DE MACHINES ILUMINACIÓN DE MÁQUINAS ILLUMINAZIONE MACCHINA MIDILED Betriebsanleitung | LED-Aufbauleuchte Operating Instructions | LED surface-mounted luminaire Manuel d’utilisation | Luminaire LED en saillie Manual de instrucciones | Luminaria LED de superficie Istruzioni per l’uso | Lampada a LED per montaggio a superficie...
- Page 2 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni 2 | BA MIDILED . BA 05/2022...
-
Page 3: Table Of Contents
BA MIDILED DEUTSCH Inhalt 1 | Bestimmungsgemäße Verwendung 2 | Zum sicheren Betrieb 3 | Sicherheitshinweise 4 | Montage/Befestigung 5 | Anschluss 6 | Wartung und Pflege 7 | Gewährleistung 8 | Entsorgung 9 | Kundenbetreuung 10 | Technische Daten Angaben gemäß... -
Page 4: Zum Sicheren Betrieb
Die LED-Leuchte wird vollständig montiert ausgeliefert. Die Leuchte wird über die mitgelieferte Leuchtenhalterung zur schwenkbaren Montage befestigt. Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr! 4 | BA MIDILED . BA 05/2022... -
Page 5: Anschluss
BA MIDILED 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckers ist wie folgt: Schemazeichnung M12-Stecker Mögliche Varianten M12-Stecker PIN-Belegung PIN 1 = 24V DC PIN 2 = nicht belegt... -
Page 6: Gewährleistung
Lebensdauer LED > 60.000 h (L80/B10) Betriebstemperatur -10… +40°C Schutzart IP68 Techn. Sicherheitsprüfung DIN EN 62471 Lichtfarbe 5200-5700K Farbwiedergabe ≥ 85 LED-Leuchte Art.-Nr. Stromstärke max. Leistungsaufn. max. MIDILED 110614-01 0,3 A ~7 W 6 | BA MIDILED . BA 05/2022... - Page 7 BA MIDILED ENGLISH Contents 1 | Proper use 2 | For safe operation 3 | Safety information 4 | Assembly/mounting 5 | Connection 6 | Maintenance and Care 7 | Warranty 8 | Disposal 9 | Customer service 10 | Technical data...
-
Page 8: For Safe Operation
(SELV – protection class III), smallest discharge currents may occur when contact is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall significantly below this specification. -
Page 9: Connection
BA MIDILED 5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows: Schematic drawing of M12 plug Possible variants of the M12 connector... -
Page 10: Warranty
-10… +40°C System of protection IP68 Technical safety inspection DIN EN 62471 Light colour 5200-5700K ≥ 85 Colour rendering Max. power LED luminaire Product no. Max. current consumption MIDILED 110614-01 0,3 A ~7 W 10 | BA MIDILED . BA 05/2022... - Page 11 BA MIDILED FRANÇAIS Sommaire 1 | Utilisation conforme 2 | Pour un fonctionnement sûr 3 | Consignes de sécurité 4 | Montage/fixation 5 | Raccordement 6 | Maintenance et entretien 7 | Garantie 8 | Mise au rebut 9 | Service clientèle 10 | Caractéristiques techniques...
-
Page 12: Pour Un Fonctionnement Sûr
(classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Se- lon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette norme est clairement respectée par tous les produits de la société LED2WORK concernés. 3 | Consignes de sécurité... -
Page 13: Raccordement
BA MIDILED 5 | Raccordement Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l’offre d’accessoires de LED2WORK. Le brochage du connecteur M12 est le suivant : Schéma du connecteur M12 Variantes possible du connecteur M12... -
Page 14: Garantie
IP68 Contrôle technique de sécurité DIN EN 62471 Couleur de la lumière 5200-5700K Rendu des couleurs ≥ 85 Luminaire LED N° d’art. Intensité max. Puissance absorbée max. MIDILED 110614-01 0,3 A ~7 W 14 | BA MIDILED . BA 05/2022... - Page 15 BA MIDILED ESPAÑOL Índice 1 | Uso previsto 2 | Funcionamiento seguro 3 | Consignas de seguridad 4 | Montaje y fijación 5 | Conexión 6 | Mantenimiento y cuidado 7 | Garantía 8 | Eliminación 9 | Atención al cliente 10 | Datos técnicos...
- Page 16 ón SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy por debajo de esta especificación.
- Page 17 BA MIDILED 5 | Conexión En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. La asignación de pines del conector M12 es la siguiente: Diagrama del conector M12 Posibles variantes del conector M12 Asignación de pines...
- Page 18 Prueba de seguridad técnica DIN EN 62471 Color de la luz 5200-5700K Representación de los colores ≥ 85 Intensidad de corriente Luminaria LED Nº de artículo Consumo máx. máx. MIDILED 110614-01 0,3 A ~7 W 18 | BA MIDILED . BA 05/2022...
- Page 19 BA MIDILED ITALIANO Indice 1 | Uso conforme 2 | Per un funzionamento sicuro 3 | Avvertenze di sicurezza 4 | Montaggio/Fissaggio 5 | Collegamento 6 | Manutenzione e cura 7 | Garanzia 8 | Smaltimento 9 | Assistenza clienti 10 | Dati tecnici Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE...
- Page 20 SELV (classe di isolamento III), in caso di contatto potrebbero verificarsi esigue correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702, a 0,5 mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori inferiori.
- Page 21 BA MIDILED 5 | Collegamento Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. L’assegnazione PIN del connettore M12 è la seguente: Disegno schematico connettore M12 Possibili varianti del connettore M12 Assegnazione pin PIN 1...
- Page 22 Test tecnico di sicurezza DIN EN 62471 Colore della luce 5200-5700K Resa dei colori ≥ 85 Intensità di Assorbimento Lampada a LED Articolo no. corrente max. potenza max. MIDILED 110614-01 0,3 A ~7 W 22 | BA MIDILED . BA 05/2022...
- Page 23 BA MIDILED Angaben gemäß Ökodesign-Verordnung 2019/2020/EU Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products) Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception Información conforme al Reglamento de diseño ecológico 2019/2020/UE Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE Es handelt sich bei 2941-1043-00-LE-120 um eine Lichtquelle der Energieeffizienzklasse E 2941-1043-00-LE-120 is a light source with energy efficiency class E La désignation 2941-1043-00-LE-120 correspond à...
- Page 24 Diese Konformitätserklärung verliert Ihre Gültigkeit, wenn das Produkt ohne unsere Zustimmung umgebaut oder ver- ändert wird. Pforzheim, den 28.04.2022 Jan Schiga, GF LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com BA MIDILED . BA 05/2022...
- Page 25 BA MIDILED EU Declaration of Conformity Description of the electrical equipment: Function: The LED light is used to light up a working area Type/Model: MIDILED Item no.: 110614-01 Year of manufacture: from October 2018 Conformity with other directives/regulations that apply to the product is declared: 2014/30/EU EMC Directive dated 26.02.2014...
- Page 26 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com www.led2work.com...
