TILLIG BAHN 83410 Manual

Innenbogenweichen
Güterwagen
Inside-Curve Points

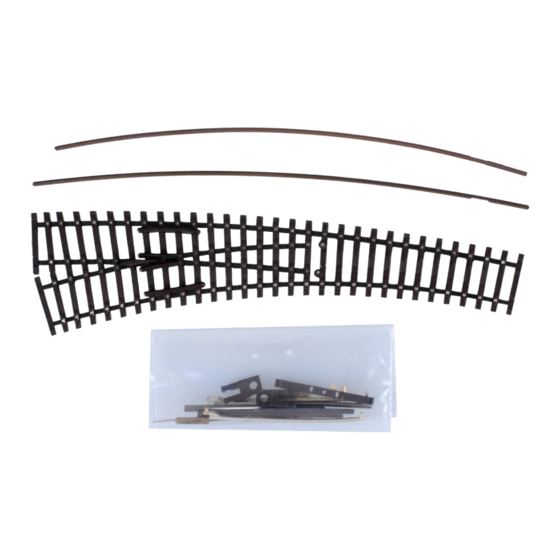

Art.-Nr. 83410 – IBW links, Bausatz
Inside-curve points, left branch, KIt
Art.-Nr. 83411 – IBW rechts, Bausatz
Inside-curve points, right branch, KIt
GlEisGEOMEtriE
traCK GEOMEtrY
Stammgleis
Main line
Zweiggleis
Branch line
EinzEltEillistE
Pos.-Nr. Bezeichnung
1 Schwellenband
2 Strombrücke, lang
3 Strombrücke, kurz
4 Mittelschiene Stammgleis
5 Mittelschiene Zweiggleis
6 Drehzapfen (in Zunge eingedrückt)
7 Zunge Stammgleis
8 Zunge Zweiggleis
9 Stellschwelle
10 Außenschiene Zweiggleis
11 Außenschiene Stammgleis
12 Adapter 1 für Weichenantrieb
13 Adapter 2 für Weichenantrieb
14 Endschiene Zweiggleis
15 Endschiene Stammgleis
16 Schienenverbinder
iBW, linKs – BaUsatz
www.tillig.com
www.facebook.com/tilligbahn
Art.-Nr. 83416 – IBW links, Bausatz brüniert
Art.-Nr. 83417 – IBW rechts, Bausatz brüniert
WEiCHEnantriEBE
POints OPEratinG GEar
Folgende Weichenantriebe stehen zur Verfügung:
die elektrischen Weichenantriebe
Art.-Nr. 83531 rechts für IBW rechts Art.-Nr. 83411
Art.-Nr. 83532 links für IBW links Art.-Nr. 83410 oder
der Unterflur-Motor-Weichenantrieb Art.-Nr. 86112
The following points operating gear is available:
Electric operating gear for points
Art.-no. 83531 right-hand for right-branch
inside-curve points art. no. 83411
Art.-no. 83532 right-hand for left-branch
inside-curve points art. no. 83410 or
undermounted points operating motor Art.-no. 86112
Parts list
Stück/Bausatz No.
1 1
2
2
2
3
1 4
1 5
2 6
1 7
1 8
1
9
1
10
1 11
1 12
1 13
1 14
1 15
3
16
iBW, lEFt BranCH – Kit
– 1 –
IBW left, oxidized
IBW right, oxidized
Description
Sleepe strip
Current bridge, long
Current bridge, short
Centre rail, main line
Centre rail, branch line
Pivot pin (pressed into blade rail)
Blade rail, main line
Blade rail, branch line
Switching sleeper
Outer rail, main line
Outer rail, branch line
Adapter 1 for operating gear
Adapter 2 for operating gear
End rail, main line
End rail, branch line
Track connector
Pcs/kit
1
2
2
1
1
2
1
1
1
1
1
1
1
1
1
3
