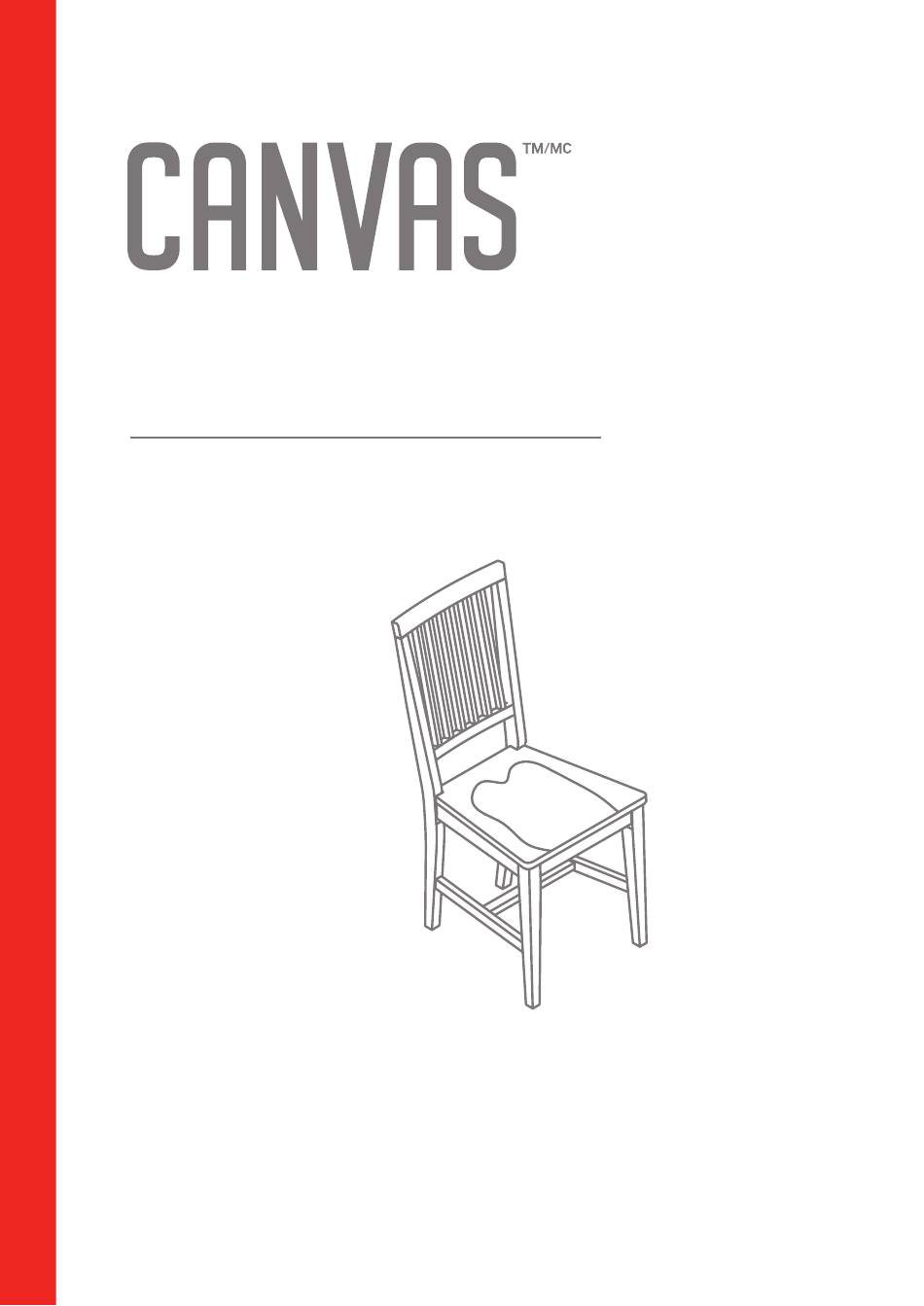

Concordia Dining Chair
PRODUCT NO. 168-0036-8
ASSEMBLY INSTRUCTIONS
Toll free: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Canvas Concordia 168-0036-8
Summary of Contents for Canvas Concordia 168-0036-8
- Page 1 Concordia Dining Chair PRODUCT NO. 168-0036-8 ASSEMBLY INSTRUCTIONS Toll free: 1-888-670-6684 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
- Page 2 MADE IN VIETNAM IMPORTED BY TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8...
- Page 3 Table of Contents Important Safety Instructions Parts List Assembly Preparation Assembly Cleaning and Maintenance Technical Data Warranty Warning! To reduce the risk of serious injury, read the following safety instructions before assembling and using this chair. Caution! Always keep children under close supervision while they are using or around this product.
- Page 4 PRODUCT NO. 168-0036-8 Chair Back - 1 M6x40 Bolt - Chair Seat - 1 M6x70 Bolt - 8 Stretcher Frame - 1 M6x16 Washer - 10 Left Leg - 1 M6x14 Lock Washer - 10 4x40 Screw - 4 Right Leg - 1 4x60 Allen Key - 1...
- Page 5 CAUTION! • Proper placement of this product is essential. • Keep children away during assembly. This product contains small parts which can be swallowed by children. • Keep fingers away from the places where they can be pinched or trapped. •...
- Page 6 PRODUCT NO. 168-0036-8 Step 1 Requires 1, 2, A, B, C, D, F Attach chair back (1) and chair seat (2) using bolt (A & B), lock washer (D), washer (C) and allen key (F), as shown Not actual size...
- Page 7 Step 2 Requires 3 Attach stretcher frame (3) into the structure in Step 1...
- Page 8 PRODUCT NO. 168-0036-8 Step 3 Requires 4, 5, B, C, D, F Attach left leg (4) and right leg (5) onto the structure in Step 2 using bolt (B), lock washer (D), washer (C) and allen key (F) Not actual size...
- Page 9 Step 4 Attach the structure in Step 3 using screws (E) as shown Not actual size...
- Page 10 CAUTION! • Check all screws and nuts periodically for tightness, fastening them again as required. Wipe clean with a damp cloth. • • Dry immediately with a dry cloth. • Avoid direct sunlight. Dimensions (W x D x H) 43.5 x 54.5 x 96.5 cm 17 1/8 x 21 1/2 x 38"...
- Page 12 This CANVAS ™ product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or...
-
Page 13: Instructions D'assemblage
Chaise de salle à manger Concordia NUMÉRO D'ARTICLE 168-0036-8 INSTRUCTIONS D'ASSEMBLAGE Sans frais : 1 888 670-6684 IMPORTANT : Veuillez lire attentivement le présent guide avant de commencer l'assemblage de cet article. Conservez ce guide à titre de référence. - Page 14 FABRIQUÉ AU VIETNAM IMPORTÉ PAR TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8...
- Page 15 Table des matières Consignes de sécurité importantes Liste des pièces Préparation en vue de l'assemblage Assemblage Nettoyage et entretien Caractéristiques techniques Garantie Avertissement! Pour réduire le risque de blessures graves, lisez les consignes de sécurité suivantes avant d'assembler et d'utiliser cette chaise.
- Page 16 NUMÉRO D'ARTICLE 168-0036-8 Dossier - 1 Boulon M6 X 40 - Siège - 1 Boulon M6 x 70 - 8 Châssis - 1 Rondelle M6 x 16 - 10 Pied gauche - 1 Rondelle de blocage M6 x 14 - 10 Vis 4 x 40 - 4 Pied droit - 1 Clé...
- Page 17 ATTENTION! • Il est essentiel d'installer le meuble dans un endroit approprié. • Tenez les enfants à l'écart durant l'assemblage. Cet article contient de petites pièces que les enfants peuvent facilement avaler. • Évitez de mettre vos doigts là où ils pourraient se coincer ou être pincés. •...
- Page 18 NUMÉRO D'ARTICLE 168-0036-8 Étape 1 Nécessite 1, 2, A, B, C, D et F Fixez le dossier de la chaise (1) et le siège (2) avec les boulons (A et B), la rondelle de blocage (D), la rondelle (C) et la clé hexagonale (F), comme illustré Ceci n'est pas la taille réelle...
- Page 19 Étape 2 Nécessite la pièce 3 Fixez le châssis (3) à la structure assemblée à l'étape 1...
- Page 20 NUMÉRO D'ARTICLE 168-0036-8 Étape 3 Nécessite les pièces 4, 5, B, C, D, F Fixez le pied gauche (4) et le pied droit (5) à la structure assemblée à l'étape 2 au moyen de boulons (B), de la rondelle de blocage (D), de la rondelle (C) et de la clé...
- Page 21 Étape 4 Joignez la structure assemblée à l'étape 3 à l'aide de vis (E), comme illustré Ceci n'est pas la taille réelle...
- Page 22 ATTENTION! • Vérifiez tous les écrous et les vis périodiquement pour voir s'ils sont bien serrés, et resserrez-les au besoin. Nettoyer avec un chiffon humide. • • Sécher immédiatement avec un chiffon sec. • Éviter les rayons directs du soleil. Dimensions (la x P x H) 43,5 x 54,5 x 96,5 cm 17 1/8 x 21 1/2 x 38 po...
- Page 24 Cet article CANVAS est couvert par une garantie d'un (1) an contre les défauts de matériaux et de fabrication. Distribution Trifeuil consent à remplacer l'article défectueux sans frais lorsqu'il est retourné, accompagné de la preuve d'achat, par l'acquéreur initial au cours de la période de garantie convenue.
