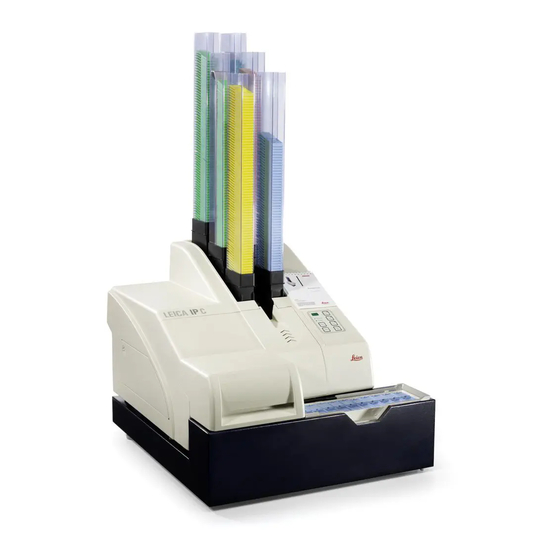

Gebrauchsinformation für 120 ml Reinigungskartusche – Leica IP C/S
88
64
85
72
Abb. 3
70
Abb. 4
Abb.5
Leica Microsystems Nussloch GmbH
Heidelberger Strasse 17-19
D-69226 Nussloch
Abb. 1
87
86
Abb. 2
69

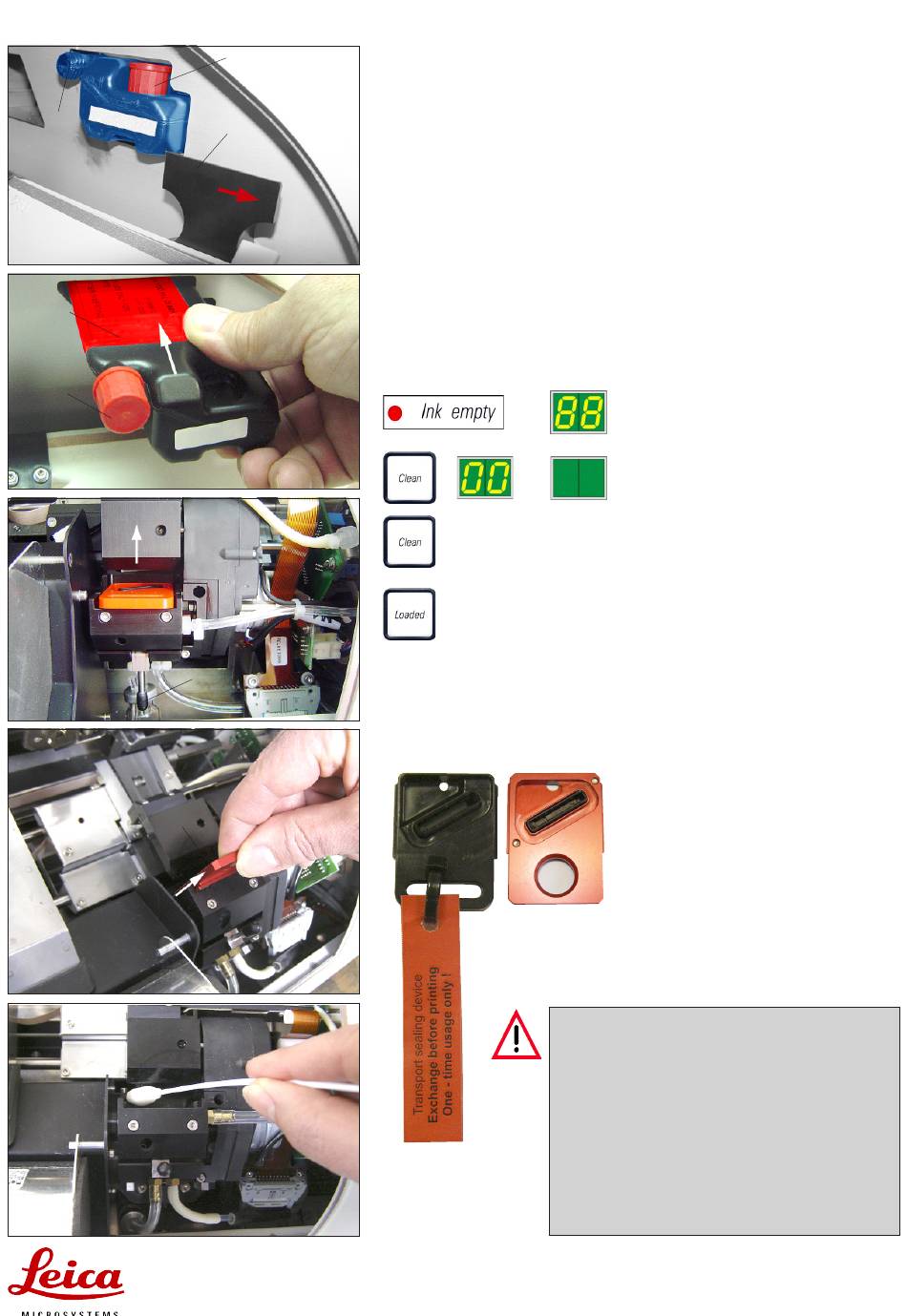

Einsetzen der Kartusche
Die Reinigungskartusche dient dazu, den Druckkopf zu spülen, wenn der Druk-
ker längere Zeit (bis zu drei Monaten) nicht benutzt werden soll.
Um die Kartusche einzusetzen wie nachfolgend beschrieben vorgehen:
• Die Klappe auf der linken Seite des Druckers öffnen (dazu auf die linke obere
Ecke drücken) und den Sicherungsriegel (86) nach vorn schieben, Abb. 1.
• Tintenkartusche (87) ca. 3 cm herausziehen, bis die LED "Ink Emtpy" leuchtet.
• Die rote Kappe (87) auf den Verschluß (88) schrauben, fest verschließen
und die Kartusche ganz herausnehmen.
• Die Reinigungskartusche aus dem Lieferkarton entnehmen und die
Schutzfolie entfernen.
• Eine Reinigungskartusche in den Kartuschenschacht einsetzen, Abb. 2.
• Die rote Kappe (85) eine Umdrehung lösen, dann die Kartusche komplett
einschieben.
• Den Sicherungsriegel (86) nach links vor die Kartusche schieben.
→ → → → →
→ → → → →
• Die Haube öffnen, anschließend die Tasten CLEAN und LOADED
gleichzeitig drücken.
• Der Druckkopf bewegt sich ca. 1cm von der roten Austauschplatte
+ + + + +
(70) weg nach oben, Abb. 3.
• Den kleinen Hebel (69) der die Austauschplatte sichert, nach oben
drücken.
• Die rote Austauschplatte (70) herausnehmen, Abb. 4.
• Den Druck-Kopf mit Alkohol und Reinigungsstäbchen säubern, Abb. 5. Sie-
he hierzu auch die Key-Instructions (Seite 12/13) vorn auf dem Gerät.
• Nach der Reinigung des Druck-Kopfes eine neue Transportplatte (73) bis
zum Anschlag einschieben.
