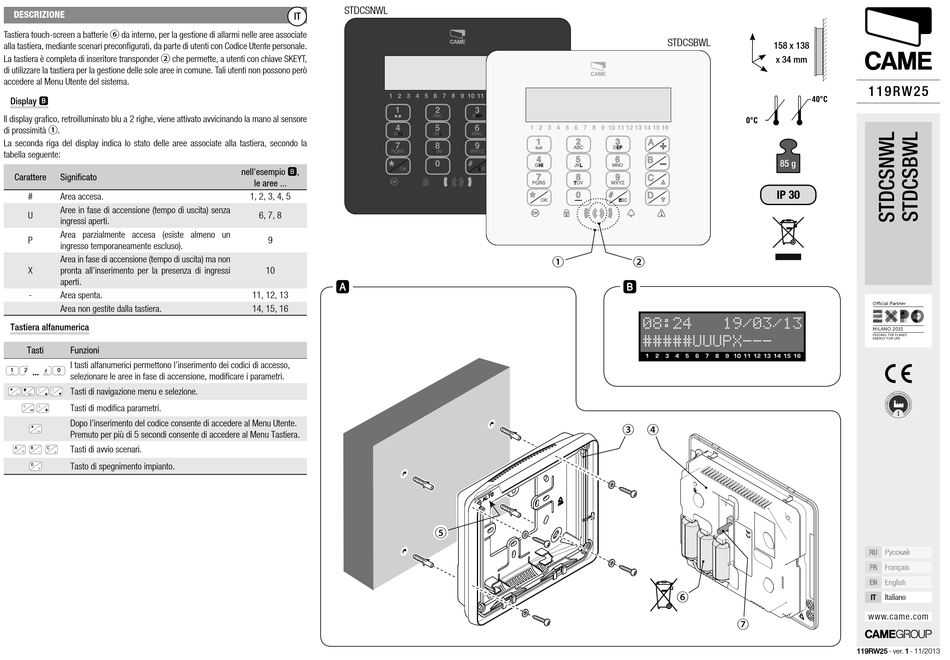

DESCRIZIONE

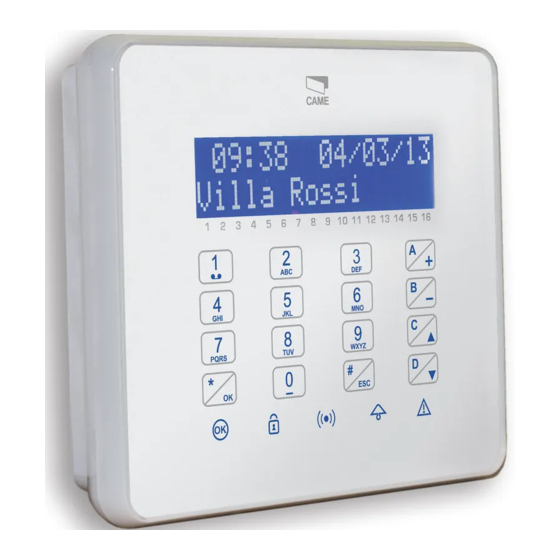

Tastiera touch-screen a batterie ⑥ da interno, per la gestione di allarmi nelle aree associate
alla tastiera, mediante scenari preconfi gurati, da parte di utenti con Codice Utente personale.
La tastiera è completa di inseritore transponder ② che permette, a utenti con chiave SKEYT,
di utilizzare la tastiera per la gestione delle sole aree in comune. Tali utenti non possono però
accedere al Menu Utente del sistema.
Display
Il display grafi co, retroilluminato blu a 2 righe, viene attivato avvicinando la mano al sensore
di prossimità ①.
La seconda riga del display indica lo stato delle aree associate alla tastiera, secondo la
tabella seguente:
Carattere Signifi cato
# Area accesa.
Aree in fase di accensione (tempo di uscita) senza
U
ingressi aperti.
Area parzialmente accesa (esiste almeno un
P
ingresso temporaneamente escluso).
Area in fase di accensione (tempo di uscita) ma non
X pronta all'inserimento per la presenza di ingressi
aperti.
- Area spenta.
Area non gestite dalla tastiera.
Tastiera alfanumerica
Tasti Funzioni
I tasti alfanumerici permettono l'inserimento dei codici di accesso,
selezionare le aree in fase di accensione, modifi care i parametri.
Tasti di navigazione menu e selezione.
Tasti di modifi ca parametri.
Dopo l'inserimento del codice consente di accedere al Menu Utente.
Premuto per più di 5 secondi consente di accedere al Menu Tastiera.
Tasti di avvio scenari.
Tasto di spegnimento impianto.
STDCSNWL
IT
nell'esempio ,
le aree ...
1, 2, 3, 4, 5
6, 7, 8
9
10
11, 12, 13
14, 15, 16
①
⑤
STDCSBWL
158 x 138
x 34 mm
0°C
85 g
IP 30
②
08:24 19/03/13
#####UUUPX---
③ ④
⑥
⑦
1 1 9 RW2 5
40°C
Русский
RU RU
Français
FR FR
English
EN EN
Italiano Italiano
IT IT IT IT
www.came.com
119RW25 - ver. 1 1 - 11/2013 119RW25
