TOOLCRAFT 2238078 Operating Instructions

Bedienungsanleitung

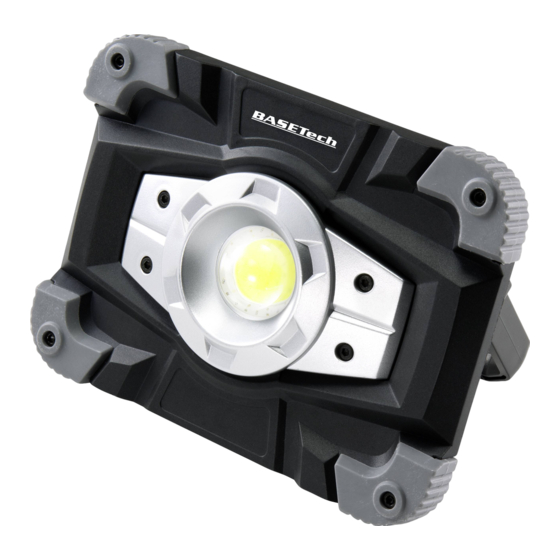

Akku LED Arbeitsstrahler
Best-Nr. 2238078
Bestimmungsgemäße Verwendung
Dieses Produkt ist für den Einsatz als Arbeitsleuchte vorgesehen. Es verfügt über drei Lichteinstellungen und
einen USB-A-Ausgang zum Aufladen mobiler Geräte.
Der LED-Strahler ist gemäß Schutzart IP64 gegen das Eindringen von Staub und Spritzwasser aus
sämtlichen Richtungen geschützt.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt
beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Gerät • Ladekabel
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.
Das Gerät ist nach Schutzklasse III gefertigt. Unter Schutzklasse III fallen elektrische Geräte
mit Niedrig-Spannungsversorgung (< 50 Volt) durch einen Schutztransformator oder Batterien/
Akkus/Solarenergie etc. Geräte der Schutzklasse III besitzen keinen Anschluss für eine
Schutzisolierung - sie dürfen nicht mit dem Schutzleiter verbunden werden.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder
Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wur-
de oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die
Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer
Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Stellen Sie sicher, dass die technischen Daten aller Geräte, die mit dem Ladegerät geladen
werden sollen, mit den im Abschnitt „Technische Daten" aufgeführten Produktspezifikationen
übereinstimmen.
• Der USB-Eingang (7) darf nicht kurzgeschlossen werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen anderer Geräte, die
mit dem Produkt verbunden sind.
c) LED-Licht
• Achtung, LED-Licht:
- Blicken Sie nicht direkt in das LED-Licht!
- Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!
Bedienelemente
1 Halterung (180° ausklappbar)
2 Ein/Aus-Taste
Inbetriebnahme und Verwendung
• Bedienungsanleitung
a) Arbeitsleuchte
•
•
b) Powerbank
•
•
Pflege und Reinigung
•
•
•
Entsorgung
Technische Daten
Akku ...................................................... Li-Ion, 4400 mAh (2 x 2200 mAh, 16,8 Wh)
Akkuladedauer ...................................... etwa 7 Std
Eingangsspannung/-strom .................... 5 V/DC, max.1 A (über Micro-USB)
Ausgangsspannung/-strom ................... 5 V/DC,1 A (über USB-A)
Farbtemperatur ..................................... 6500 K (bei niedriger und hoher Lichtintensität)
Lichtstrom ............................................. 900 lm (bei hoher Lichtintensität), 150 lm (bei niedriger)
Leistung ................................................ 10 W (bei hoher Lichtintensität), 3 W (bei niedriger)
Akkulaufzei (etwa) ................................ 2,5 Std (Hoch), 8 Std Std (Niedrig), 24 hrs (blinkt)
Material ................................................. ABS, Aluminium
Schutzart .............................................. IP64
Halterung .............................................. 180º
Schutzklasse ........................................ III
Betriebs-/Lagerbedingungen ................ -20 bis +45 ºC
Ladekabel ............................................. Micro-USB- auf USB-A-Stecker (30 cm)
Abmessungen ....................................... 160 x 118 x 48 mm (B x H x T)
Gewicht ................................................. 368 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle
Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
3 Abdeckung (in geöffneter
Stellung)
4 USB-A-Ausgang
Hoch → Niedrig → Warnlicht
(blinkt rot) → AUS 5 Geräte-Ladeanzeige (grün)
Vergewissern Sie sich vor dem Anschließen, dass die USB-Stromquelle das Gerät mit
ausreichend Strom versorgt, da andernfalls die Quelle beschädigt werden könnte. Verwenden
Sie also keinen USB-Anschluss eines Computers, einer Tastatur oder eines USB-Hubs ohne
Netzteil, da der über diese Anschlüsse gelieferte Strom nicht ausreicht.
Das direkte Hineinblicken in eine LED-Leuchte in einer dunklen Umgebung kann zu
vorübergehender Blindheit führen. In Umgebungen, in denen Sie einem hohen Risiko
ausgesetzt sind, kann dies gefährlich sein.
Damit der Schutz gemäß Schutzart IP64 gewährleistet werden kann, müssen Sie stets
sicherstellen, dass die Abdeckung (4) im geschlossenen Zustand eine gute Abdichtung bildet.
Überhitzungsgefahr! Schließen Sie keine Geräte an den USB-A-Ausgang (4) an, während das
Gerät aufgeladen wird.
Drücken Sie wiederholt die Ein/Aus-Taste (2), um zwischen den folgenden Lichtmodi zu wechseln: Hoch
→ Niedrig → Warnlicht (blinkt rot) → AUS.
Geht die verbleibende Akkukapazität zur Neige, schaltet sich die Arbeitsleuchte aus. Schließen Sie zum
Aufladen das eine Ende des beiliegenden Ladekabels an den Micro-USB-Ladeeingang (7) des Strahlers
und das andere Ende an eine geeignete Stromversorgung an.
Schließen Sie Ihr mobiles Gerät an den USB-A-Ausgang (4) an.
Der Ladevorgang beginnt daraufhin automatisch und dieGeräte-Ladeanzeige (5) am Strahler leuchtet
rot.
Schalten Sie das Produkt aus, trennen Sie es von der Stromversorgung und lassen Sie es vollständig
abkühlen, bevor Sie Reinigungsarbeiten daran vornehmen.
Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie
erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
1
4
5
6
7
2
3
6 Akku-Ladeanzeige:
Lädt (blinkt rot)
Geladen (rot)
7 microUSB-Ladeeingang
*2238078_v3_0920_02_dh_m_de
