Inhalt
1.
Bestimmungsgemäße Verwendung .......................................................................................................... 1
2.
Lieferumfang ................................................................................................................................................ 1
3.1 Varianten ...................................................................................................................................................... 2
3.2 Abmessungen .............................................................................................................................................. 2
4.
Technische Daten ........................................................................................................................................ 3
4.1 Allgemein .................................................................................................................................................... 3
4.2 Elektrische Kenndaten PY L-S-TL .............................................................................................................. 3
4.3 Elektrische Kenndaten PY L-S-TLA ............................................................................................................ 4
5.
Zulassungen ................................................................................................................................................ 4
6.
Inbetriebnahme ............................................................................................................................................ 4
6.1 Sicherheitshinweise .................................................................................................................................... 4
6.2 Elektrischer Anschluss ................................................................................................................................ 6
6.3 Einstellung der optischen Betriebsarten ..................................................................................................... 6
6.4 Toneinstellungen ......................................................................................................................................... 7
7.
Zubehör ........................................................................................................................................................ 7
8.
Wartung, Service, Instandhaltung ............................................................................................................. 7
9.
Außerbetriebnahme, Demontage und Entsorgung .................................................................................. 7
1.
Bestimmungsgemäße Verwendung

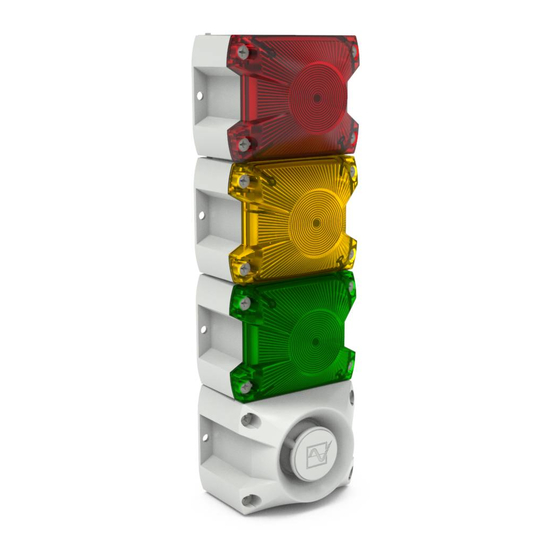

LED-Ampelleuchten der PYRA - Serie sind für die Signalisierung von z.B. Gefahrzuständen in Industrie, Ge-
werbe und Gebäudebereichen bestimmt.
Die LED im Leuchtenteil kann in verschiedenen Betriebsarten betrieben werden, die mithilfe eines internen
Schalters eingestellt werden können.
Die PY-TLA-Versionen mit integriertem Schallgeber-Modul bieten zusätzlich die Möglichkeit der akustischen
Signalisierung mit 80 verschiedenen Tonarten. Die Töne können mithilfe eines internen Schalters im Schallge-
beroberteil eingestellt werden.
Die Geräte nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betreiben. Die Funktion des
Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet und nur für die ortsfeste Montage be-
stimmt.
2.
Lieferumfang
Der Lieferumfang besteht aus:
1x Signalgerät (vorkonfektioniert)
oder
1x Unterteil PY L-S-TL (2, 3, 4-stufig) + passende Hauben bzw. Schallgeber-Oberteile
1x Membrannippel M20
(Option: Kabelverschraubung/ M12-Stecker)
1x Kurzanleitung
09/2020
Betriebsanleitung PY L-S-TL/ PY L-S-TLA
it
ru
Seite 1 / 7
086200016b
Advertisement
Chapters
Table of Contents
Related Manuals for Pfannenberg PY L-S-TL
Summary of Contents for Pfannenberg PY L-S-TL
-
Page 1: Table Of Contents
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet und nur für die ortsfeste Montage be- stimmt. Lieferumfang Der Lieferumfang besteht aus: 1x Signalgerät (vorkonfektioniert) oder 1x Unterteil PY L-S-TL (2, 3, 4-stufig) + passende Hauben bzw. Schallgeber-Oberteile 1x Membrannippel M20 (Option: Kabelverschraubung/ M12-Stecker) 1x Kurzanleitung 09/2020 Seite 1 / 7... -
Page 2: Varianten
Betriebsanleitung PY L-S-TL/ PY L-S-TLA 3.1 Varianten Vorkonfektioniert: 3. Stufe Standardfarbreihenfolge gelb 2. Stufe 3. Stufe 2. Stufe gelb grün grün 2. Stufe 2. Stufe 1. Stufe 1. Stufe grün grün 1. Stufe 1. Stufe PY L-S-TL-2 PY L-S-TL-3 PY L-S-TLA-3... -
Page 3: Technische Daten
Betriebsanleitung PY L-S-TL/ PY L-S-TLA Technische Daten Allgemein PY L-S-TL PY L-S-TLA Max. Schallpegel 105 dB (A) 1m Lautstärkeregelung max. -12 dB Töne Lichtstärke 70 cd (klar) Leuchtmittel 1x Hochleistungs-LED/ Stufe Einschaltdauer 100% Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Schutzart IP 66 (EN 60529), Type 4 &... -
Page 4: Elektrische Kenndaten Py L-S-Tla
Betriebsanleitung PY L-S-TL/ PY L-S-TLA Elektrische Kenndaten PY L-S-TLA Bemessungsspannungsbe- 24 V AC 115 V AC 230V AC 12 V – 48 V DC reich 50/ 60 Hz 50/ 60 Hz 50/ 60 Hz 21,6 – 26,4 95 – 127 195 –... - Page 5 Betriebsanleitung PY L-S-TL/ PY L-S-TLA Öffnen des Gehäuses Verschließen des Gehäuses Verschließen des Durch Lösen der vier Gehäuses durch Dre- Deckelschrauben lässt hen der Deckel- sich das Oberteil ab- schrauben in die nehmen Endstellung bis zur Verrastung. Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
-
Page 6: Elektrischer Anschluss
Betriebsanleitung PY L-S-TL/ PY L-S-TLA Elektrischer Anschluss ➢ Sicherheitshinweise beachten! Anschlussplatine im Unterteil: X1 Betriebsspannungsanschluss X2 Steckanschluss Leuchte bei kom- biniertem Betrieb mit Schallgeber X3 Steckanschluss Schallgeber X4 Steckanschluss 1. Stufe X5 Steckanschluss 2. Stufe X6 Steckanschluss 3. Stufe Anschlussklemme (X1) -
Page 7: Toneinstellungen
➢ Bei allen Arbeiten am Gerät Sicherheitshinweise beachten. ➢ Altgeräte nur von sachkundigen Personen und gemäß geltenden Umweltvorschriften entsorgen. Altgeräte werden ebenfalls von Pfannenberg fachgerecht entsorgt. Die Anlieferung an eines unserer Her- stellwerke hat kostenfrei zu erfolgen. 09/2020 Seite 7 / 7... - Page 8 Scope of delivery The scope of delivery consists of: 1x Signaling device (pre-assembled) 1x lower part PY L-S-TL (2, 3 or 4 stages) + matching lenses and/or sounder upper parts 1x Diaphragm nipple M20 1x Quick guide 09/2020...
-
Page 9: Versions
Operating instructions PY L-S-TL/ PY L-S-TLA 3.1 Versions Pre-assembled: With standard color Stage sequence yellow stage Stage Stage green yellow green stage stage stage stage green green stage stage PY L-S-TL-2 PY L-S-TL-3 PY L-S-TLA-3 PY L-S-TLA-4 Free choice of color:... -
Page 10: Technical Data
Operating instructions PY L-S-TL/ PY L-S-TLA Technical data General PY L-S-TL PY L-S-TLA Max. sound level 105 dB (A) 1m Volume control max. -12 dB Tones Light intensity 70 cd (clear) Illuminant 1x high-performance LED / Stage Duty cycle 100% Connecting terminals 0.14 - 2.5mm²... -
Page 11: Electrical Data Py L-S-Tla
Operating instructions PY L-S-TL/ PY L-S-TLA Electrical data PY L-S-TLA Rated voltage 24 V AC 115 V AC 230V AC 12 V – 48 V DC (See approvals for 50/ 60 Hz 50/ 60 Hz 50/ 60 Hz limit values) 21.6 –... - Page 12 Operating instructions PY L-S-TL/ PY L-S-TLA Opening the housing Closing the housing Close the housing by The upper part can be turning the cover detached by loosening screws to the end the four cover screws position until they lock in place.
-
Page 13: Electrical Connection
Operating instructions PY L-S-TL/ PY L-S-TLA Electrical connection ➢ Observe the Safety information! Circuit board in lower part: X1 Operating voltage connection X2 Plug connection light for combined operation with sounder. X3 Plug connection sounder X4 Plug connection 1 stage... -
Page 14: Tone Settings (On The Driver Board In The Upper Part)
➢ Only properly qualified personnel should dispose of old devices in accordance with applicable environ- mental regulations. Old devices are also professionally disposed of by Pfannenberg. Delivery to one of our manufacturing fa- cilities shall be free of charge. 09/2020... - Page 15 La livraison se compose des éléments suivants : 1x appareil de signalisation (préassemblé) 1x partie inférieure PY L-S-TL (2, 3, 4 niveaux) + capots adaptés ou partie supérieure de la sirène 1x raccord fileté à membrane M20 (Option : presse-étoupe / fiche M12) 1x notice abrégée...
-
Page 16: Variantes
Instructions de service PY L-S-TL / PY L-S-TLA 3.1 Variantes Préassemblées : Avec séquence de couleurs standard rouge 3e niveau rouge jaune rouge 3e niveau 2e niveau 2e niveau rouge jaune vert vert 2e niveau 2e niveau 1er ni- 1er niveau... -
Page 17: Caractéristiques Techniques
Instructions de service PY L-S-TL / PY L-S-TLA Caractéristiques techniques Généralités PY L-S-TL PY L-S-TLA Niveau sonore maximal 105 dB (A) 1 m Réglage du volume so- max. -12 dB nore Sons Intensité lumineuse 70 cd (clair) Source lumineuse 1x DEL haute puissance / niveau... -
Page 18: Caractéristiques Électriques Py L-S-Tla
Instructions de service PY L-S-TL / PY L-S-TLA Caractéristiques électriques PY L-S-TLA 24 V CA 115 V CA 230 V CA Plage de tensions assignées 12 V – 48 V CC 50/60 Hz 50/60 Hz 50/60 Hz (pour les limites, voir Admissions) 21,6 –... - Page 19 Instructions de service PY L-S-TL / PY L-S-TLA Ouverture du boîtier Fermeture du boîtier Pour refermer le La partie supérieure boîtier, tourner les vis peut être retirée en du couvercle jusqu’à desserrant les quatre la position finale de vis du couvercle.
-
Page 20: Consignes De Sécurité
Instructions de service PY L-S-TL / PY L-S-TLA Branchement électrique ➢ Tenir compte des Consignes de sécurité Platine de raccordement dans la partie inférieure : X1 Raccordement de la tension de service X2 Fiche de la platine des feux pour un fonctionnement commun avec la sirène... -
Page 21: Réglages Du Son
➢ Les appareils usagés doivent uniquement être éliminés par du personnel qualifié et conformément à la réglementation environnementale en vigueur. Les appareils usagés sont également éliminés par Pfannenberg dans les règles de l’art. La livraison à l’une de nos usines de fabrication doit être gratuite. - Page 22 L’attrezzatura è adatta all’impiego all’aperto e in ambienti chiusi, ma solo per il montaggio fisso. Scopo della fornitura La fornitura comprende: N. 1 segnalatore acustico (preconfezionato) oppure N. 1 parte inferiore PY L-S-TL (2, 3, 4 elementi) + calotte compatibili/parte superiore dei segnalatori acustici N.1 membrana M20 (opzione: pressacavo/connettore M12) N.1 guida rapida 09/2020...
-
Page 23: Varianti
Manuale d’uso PY L-S-TL/ PY L-S-TLA 3.1 Varianti Preconfezionate Con colori in successione rosso standard 3° elemen- rosso 2° elemen- giallo rosso 2° elemen- 3° elemento verde rosso giallo verde 1° elemen- 2° elemento 2° elemento 1° elemen- verde verde 1°... -
Page 24: Dati Tecnici
Manuale d’uso PY L-S-TL/ PY L-S-TLA Dati tecnici Caratteristiche generali PY L-S-TL PY L-S-TLA Pressione acustica max. 105 dB (A) 1m Regolazione del volume max. -12 dB Toni Intensità della luce 70 cd (trasparente) Fonte N. 1 LED ad alte prestazioni/elemento... -
Page 25: Dati Elettrici Py L-S-Tla
Manuale d’uso PY L-S-TL/ PY L-S-TLA Dati elettrici PY L-S-TLA 24 V ca 115 V ca 230V ca Campo tensione nominale 12 V – 48 V cc 50/ 60 Hz 50/ 60 Hz 50/ 60 Hz (per limitazioni v. omologazioni) 21,6 –... - Page 26 Manuale d’uso PY L-S-TL/ PY L-S-TLA Apertura dell'alloggiamento Chiusura dell'alloggiamento Allentando le quattro Per chiudere l'allog- viti presenti sul coper- giamento, portare le chio è possibile rimuo- viti del coperchio in vere la parte superio- posizione finale fino all’incastro. L'attrezzatura non viene fornita chiusa.
-
Page 27: Collegamento Elettrico
Manuale d’uso PY L-S-TL/ PY L-S-TLA Collegamento elettrico ➢ Rispettare le Istruzioni di sicurezza! Scheda di collegamento nella parte inferiore: X1 Collegamento tensione operativa X2 Connettore scheda luci per uso con- giunto con segnalatore acustico X3 Connettore per segnalatore acustico X4 Connettore 1°... -
Page 28: Toni
➢ Lo smaltimento dei vecchi apparecchi deve essere eseguito da personale esperto e nel rispetto delle normative ambientali vigenti. Lo smaltimento dei vecchi apparecchi può anche essere affidato a Pfannenberg. La consegna a uno dei nostri stabilimenti è gratuita. 09/2020... - Page 29 Объем поставки Объем поставки состоит из: 1x сигнальное устройство (предварительно смонтированное) или 1x нижняя часть PY L-S-TL (2-, 3-, 4-ступенчатая) + соответствующие колпаки или верхние части излу- чателя звука 1x мембранный ниппель M20 (Опция: кабельный ввод/ штекер M12) 1x краткое руководство...
- Page 30 Руководство по эксплуатации PY L-S-TL/ PY L-S-TLA 3.1 Варианты Предварительно смонтировано: красный Со стандартной последо- 3-ья вательностью цветов ступень красный желтый 2-ая сту- красный пень 2-ая 3-ья ступень красный ступень 2-ая зеленый ступень желтый зеленый 1-ая сту- 2-ая ступень 1-ая...
-
Page 31: Технические Характеристики
Руководство по эксплуатации PY L-S-TL/ PY L-S-TLA Технические характеристики Общая информация PY L-S-TL PY L-S-TLA Макс. уровень звука 105 дБ (A) 1 м Регулировка громкости макс. -12 дБ Звуковые тоны Сила света 70 кд (прозрачный) Источник света 1x мощный СИД ступень/ ступень... -
Page 32: Электрические Параметры Py L-S-Tla
Руководство по эксплуатации PY L-S-TL/ PY L-S-TLA Электрические параметры PY L-S-TLA 24 В перем. 115 В пе- 230 В пе- Диапазон номинального 12 В – 48 В пост. тока тока рем. тока рем. тока напряжения (ограничения 50/ 60 Гц 50/ 60 Гц... - Page 33 Руководство по эксплуатации PY L-S-TL/ PY L-S-TLA Открытие корпуса Закрытие корпуса Закрыть корпус, повернув винты Ослабив четыре вин- крышки до конечно- та крышки, можно го положения, пока снять верхнюю часть они не зафиксиру- ются. Устройство поставляется в незакрытом состоянии. Заглушки для пломбирования винтов корпуса можно приобрести в виде дополнительного оборудова- ния.
-
Page 34: Подключение К Электросети
Руководство по эксплуатации PY L-S-TL/ PY L-S-TLA Подключение к электросети ➢ Соблюдать Указания по технике безопасности! Панель подключения в нижней части: X1 Подключение рабочего напряжения X2 Штекер платы лампы при совмест- ной работе с 1-ой ступенью X3 Штекер платы излучателя звука... -
Page 35: Настройки Звукового Тона
➢ Отслужившие свой срок устройства разрешается утилизировать только компетентным специали- стам и в соответствии с действующими предписаниями по охране окружающей среды. Отслужившие свой срок устройства надлежащим образом утилизирует также фирма Pfannenberg. Доставка на один из наших заводов должна осуществляться безвозмездно. - Page 36 Anhang/ Appendix/ Annexe/ Appendice/ Приложение Beschreibung/ Description/ Tonartentabelle/ Tone table/ Tableau de sons/ (♪) Descrizione/ Описание Tabella suoni/ „Таблица звуковых тонов“ Continuous, PFEER Grund- Beschreibung/ Description/ (Gasalarm) Ton-Nr. Descrizione/ Описание Continuous, UK BS5839-1 (♪) Continuous Kein Ton/ Silence/ Pas de son/ Nessun suono Continuous Saw tooth, Germany DIN 33404-3 (emergency signal),...
- Page 37 Adjusting the base tone) Grund-Ton Tone Tone Tone (♪) Werkseinstellung/ Factory setting/ Réglage d’usine/ Impostazione di fabbrica/ Заводская настройка Pfannenberg GmbH Werner-Witt-Straße 1 · D- 21035 Hamburg Tel.: +49/ (0)40/ 734 12-0 · Fax: +49/ (0)40/ 734 12-101 service@pfanenberg.com http://www.pfannenberg.com 09/2020 086200016b...
