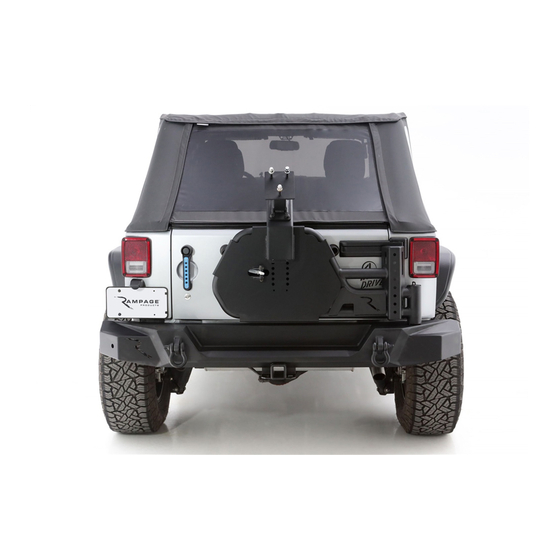

2007-2018
Jeep Wrangler
JK & JK Unlimited
TRAILGUARD REAR BUMPER TIRE CARRIER
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-328-2409.
Important Safety Information
• CAUTION - Before driving, ensure that the bumper & tire are properly secured to vehicle.
• Periodically check all components for tightness.
• Be sure to wear safety goggles while installing.
• When using power tools, read and understand all operating instructions.

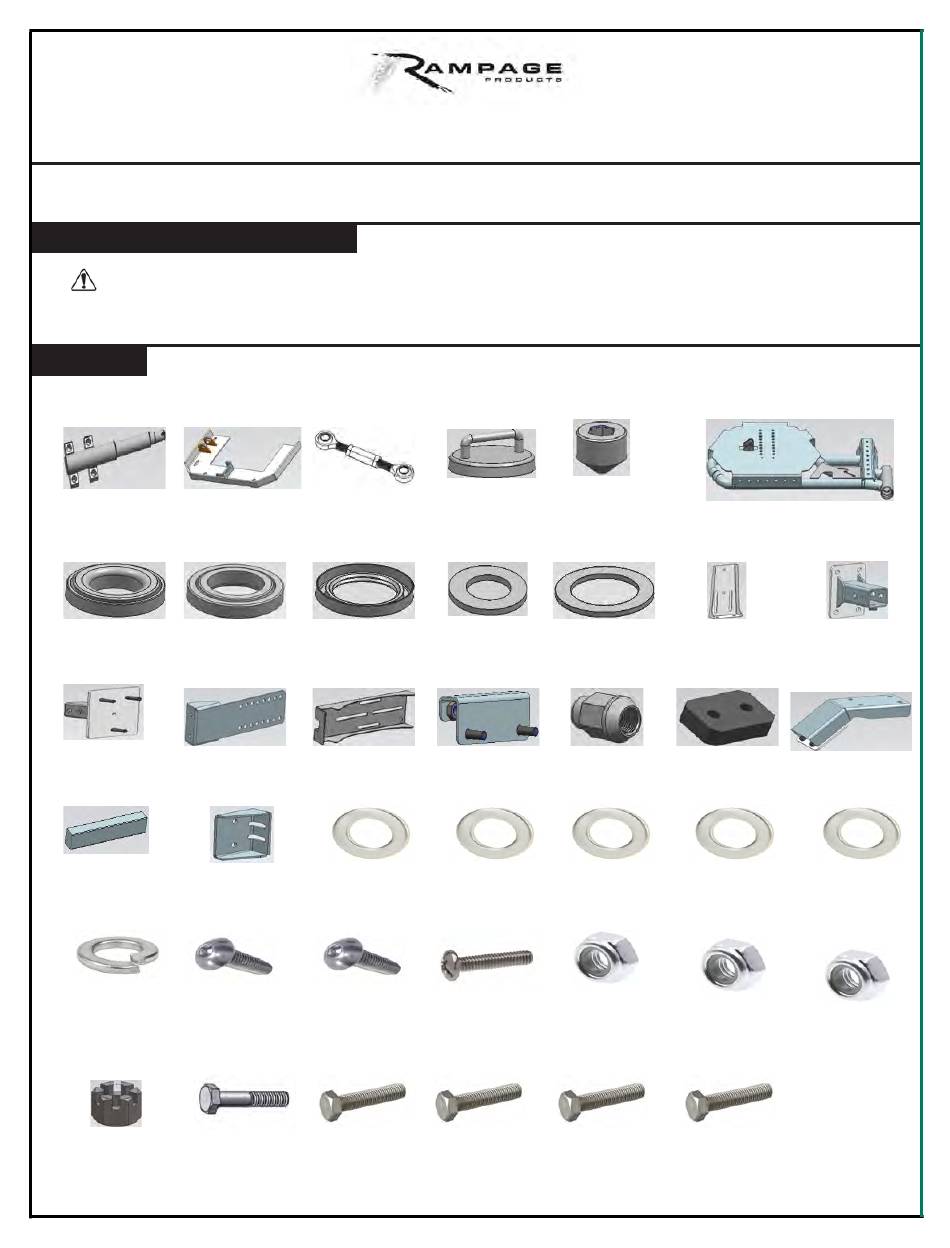

Contents
NOTE: Actual product may vary from illustration.
U Shape Mounting
Pivot (1)
Bracket (1)
NSK L68149/10
NSK Bearing (1)
Bearing (1)
Tire Carrier
Mounting
Mounting Bracket
Bracket(1)
(1)
Rubber Bumper
Pin(1)
Mounting Bracket (1)
12mm Lock
M6-20 Button
Washer (8)
Head Socket
Cap Screw (2)
M12x70x31
M24 Castle Nut
Hex Bolt (2)
(1)
I-9950919 REV. B
Pivot Cover
Heim Joint
(1)
(1)
Pivot Flat
Seal Cover (1)
Washer (1)
Brake Light Mount-
Mounting
ing Bracket (1)
Bracket 2(1)
M12 x 24 OD
M12 x 29 OD
(20)
(4)
M6-25 Button
M4-8 Phillips
Head Socket
Screw (1)
Cap Screw (4)
M10x30
M12x40
Hex Bolt (2)
Hex Bolt (9)
Page 1 of 8
M8-8 Hex
Socket Screw
(1)
Light Mounting
Dia. 36 Pivot Flat
Bracket (1)
Washer (1)
1/2"-20 Lug
Rubber Bumper
Nut (3)
(1)
M6 x 18 OD
M10 x 20 OD
(4)
(4)
M10 Nylon
M6 Nylon
Lock Nut (2)
Lock Nut (6)
M12x60
M12x80
Hex Bolt (4)
Hex Bolt (2)
I-9950919
Rev. B
Tire Carrier (1)
Support Bracket
(1)
Slope Bracket (1)
M6 x 12 OD (6)
M12 Nylon
Lock Nut (8)
March 2020
Advertisement
Related Manuals for Rampage TRAILGUARD 9950919
Summary of Contents for Rampage TRAILGUARD 9950919
- Page 1 2007-2018 I-9950919 Jeep Wrangler Rev. B JK & JK Unlimited TRAILGUARD REAR BUMPER TIRE CARRIER For proper installation and best possible fit, please read all instructions BEFORE you begin. For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-328-2409. Important Safety Information •...
- Page 2 Tools Required Socket Allen Wrench Torx Head Screwdriver 18mm Wrench Socket Wrench (18 & 19 mm) Safety Glasses Crimps Before Installation Remove Original Bumper Using appropriate tools, remove the factory original rear bumper by removing all of the bolts and nuts can be discarded as the installation kit holding the bumper to frame mount brackets.
- Page 3 Installation Steps NOTE: Actual product may vary from illustration. Install U Shape Mounting Bracket to the rear tailgate re- Insert the Rubber Bumper into the slot. using the 6 factory bolts 2) M6-25 Button Head Socket Cap Screw (4) M6x18 OD Washer (4) M6 Nylon Lock Nut (2) M6-20 Button Head Socket Cap Screw...
- Page 4 Installation Steps NOTE: Actual product may vary from illustration. Pack NSK L68149/10 Bearing (large) with Marine-Grade grease & insert the bearing into the race. Place Dia. 36 Pivot Flat Washer onto the bearing Insert Seal Cover into the housing by tapping evenly all around the seal. Make sure the seal is fully seated and flush with the housing edge March 2020 Page 4 of 8...
- Page 5 Installation Steps NOTE: Actual product may vary from illustration. Insert bearing race of NSK Bearing (small) into the top of the tube by tapping evenly all around the edge. Note: Make sure tapping evenly the bearing race all around the edge and fully seated into the housing. Pack the NSK Bearing (small) with Marine-Grade grease.
- Page 6 Installation Steps NOTE: Actual product may vary from illustration. Thread M8-8 Hex Socket Screw into the top of the Pivot. Insert the Square Pin into the slot. Tighten the Set Screw to lock down the Square Pin. Install Pivot Cover and M4 Phillips Screw. VERTICAL TIRE MOUNT option.
- Page 7 Installation Steps NOTE: Actual product may vary from illustration. VERTICAL TIRE MOUNT option. Mount tire holding bracket. Note: We recommend to set the tire mount into the width of the spare tire. (2) M12x80 Hex Bolt (4) M12x24 OD Washer (2) M12 Nylon Lock Nut (3) 1/2”-20 Lug Nut (4) M12x40 Hex Bolt...
- Page 8 SLOPE TIRE Care and Cleaning • Rampage parts are built to last. Use mild soap and dry clean cloth to wash your TRAILGUARD REAR BUMPER TIRE CARRIER. • Do not use any harsh abrasive detergents or cleaning solvents of any kind.
- Page 9 2007-2018 I-9950919 Jeep Wrangler Rév. B JK & JK Unlimited PORTE-PNEU DE PARE-CHOCS ARRIÈRE TRAILGUARD Lire l’ensemble des instructions AVANT d’installer le produit pour assurer une installation adéquate et un ajustement optimal. Pour joindre l’assistance technique ou commander des pièces manquantes, veuillez appeler le service à la clientèle au 1 800 328-2409. Renseignements importants sur la sécurité...
- Page 10 Outils nécessaires Clé à douille Douille Clé Allen de 4 mm Tournevis Torx Clé de 18 mm (18 et 19 mm) Outil à sertir Lunettes de protection Retirer le pare-chocs d’origine avant l’installation À l’aide des outils appropriés, retirer le pare-chocs arrière d’origine en dévissant les écrous qui le maintiennent sur les brides de montage du châssis.
- Page 11 Étapes d’installation REMARQUE : Le produit livré peut différer de l’illustration. Installer le support de fixation en forme de U à l’arrière du Insérer l’amortisseur en caoutchouc dans la fente. hayon en réutilisant les six boulons d’origine. 2) M6-25 Button Head Socket Cap Screw (4) M6x18 OD Washer (4) M6 Nylon Lock Nut...
- Page 12 Étapes d’installation REMARQUE : Le produit livré peut différer de l’illustration. Bien lubrifier le (grand) roulement NSK L68149/10 avec de la graisse de qualité marine et insérer le palier dans la cuvette. Placer la rondelle plate du pivot de dia. 36 dans le palier. Insérer le couvre-joint dans le boîtier en tapant de manière uniforme sur tout le rebord du sceau.
- Page 13 Étapes d’installation REMARQUE : Le produit livré peut différer de l’illustration. Insérer la cuvette du (petit) roulement NSK dans le filetage du tube en tapotant uniformément tout autour du bord. Remarque : Veiller à tapoter uniformément la cuvette tout autour du bord et s’assurer qu’elle est bien en place dans le boîtier.
- Page 14 Étapes d’installation REMARQUE : Le produit livré peut différer de l’illustration. Visser la vis à tête hexagonale creuse M8-8 sur le Insérer la clavette dans la fente. dessus du pivot. Serrer la vis d’arrêt pour maintenir la clavette en place. Installer le couvre-pivot et la vis Phillips M4.
- Page 15 Étapes d’installation REMARQUE : Le produit livré peut différer de l’illustration. Installation VERTICALE DU PORTE-PNEU. Installer le support de pneu. Remarque : Nous conseillons d’ajuster le sup- port à la même largeur que la roue de secours. (2) M12x80 Hex Bolt (4) M12x24 OD Washer (2) M12 Nylon Lock Nut (3) 1/2”-20 Lug Nut...
- Page 16 PNEU INCLINÉ Entretien et nettoyage • Les pièces Rampage sont conçues pour durer. Utiliser un savon doux et un chiffon propre et sec pour laver votre PORTE-PNEU DE PARE-CHOCS ARRIÈRE TRAILGUARD. • Ne pas utiliser de solvants ni de détergents abrasifs, quels qu’ils soient.
- Page 17 2007-2018 I-9950919 Jeep Wrangler Rev. B JK & JK Unlimited PORTALLANTA DE PARACHOQUES TRASERO TRAILGUARD Para lograr una instalación correcta y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar. Para pedir asistencia técnica u obtener piezas faltantes, llame a Atención al cliente al 1-800-328-2409. Información de seguridad importante •...
- Page 18 Herramientas necesarias Cubo Destornillador de Llave de cubo Llave Allen 4 mm Llave de 18 mm (18 y 19 mm) cabeza Torx Prensas Gafas de seguridad Antes de la instalación saque el parachoques original. Con las herramientas apropiadas, quite el parachoques trasero original de fábrica quitando todos los pernos y tuercas que sujetan el parachoques a los soportes de montaje del bastidor.
- Page 19 Pasos para la instalación NOTA: El producto real puede ser diferente al de la ilustración. Instale el soporte de montaje en forma de U en el portón Inserte el parachoques de goma en la ranura. trasero reutilizando los 6 tornillos de fábrica. (2) ) M6-25 Button Head Socket Cap Screw (4) 4) M6x18 OD Washer...
- Page 20 Pasos para la instalación NOTA: El producto real puede ser diferente al de la ilustración. Empaque el rodamiento NSK L68149/10 (grande) con grasa de grado marino e inserte el rodamiento en la tira. Coloque la arandela plana de pivote de 36 de diámetro en el rodamiento. Inserte la cubierta de sello en la carcasa dando golpes de manera uniforme alrededor del sello.
- Page 21 Pasos para la instalación NOTA: El producto real puede ser diferente al de la ilustración. Inserte la tira de rodamiento NSK (pequeño) en la parte superior del tubo dando golpes de manera uniforme por todo el borde. Nota: Asegúrese de golpear de manera uniforme la tira de rodamientos alrededor del borde y que esta quede completamen- te asentada en la carcasa.
- Page 22 Pasos para la instalación NOTA: El producto real puede ser diferente al de la ilustración. Enrosque el tornillo Allen hexagonal M8-8 en la parte Inserte el pin cuadrado en la ranura. superior del pivote. Apriete el tornillo de fijación para bloquear el pin cuadrado.
- Page 23 Pasos para la instalación NOTA: El producto real puede ser diferente al de la ilustración. Opción de MONTAJE VERTICAL DE NEUMÁTICO. Monte el soporte de sujeción del neumático. Nota: Recomendamos colocar el montaje del neumático en el ancho del neumático de auxilio. (2) M12x80 Hex Bolt (4) M12x24 OD Washer (2) M12 Nylon Lock Nut...
- Page 24 NEUMÁTICO INCLINADO Cuidado y limpieza • Las piezas Rampage están diseñadas para durar. Use jabón suave y un paño de limpieza seco para lavar su PORTALLANTA DE PARACHOQUES TRASERO TRAILGUARD • No utilice ningún detergente fuerte y abrasivo, ni ningún tipo de solvente de limpieza.
