Carbest 825030 User Instruction

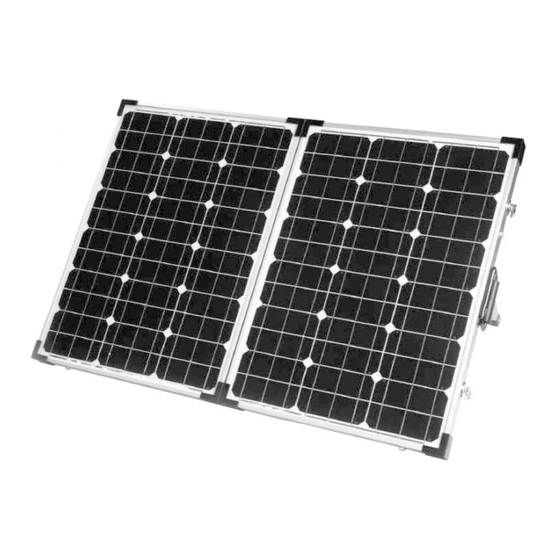

Foldable solar kit
Hide thumbs Also See for 825030:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CZ
– NÁVOD K OBSLUZE
UK – USER'S INSTRUCTION
DE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 825030 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Carbest 825030

Summary of Contents for Carbest 825030

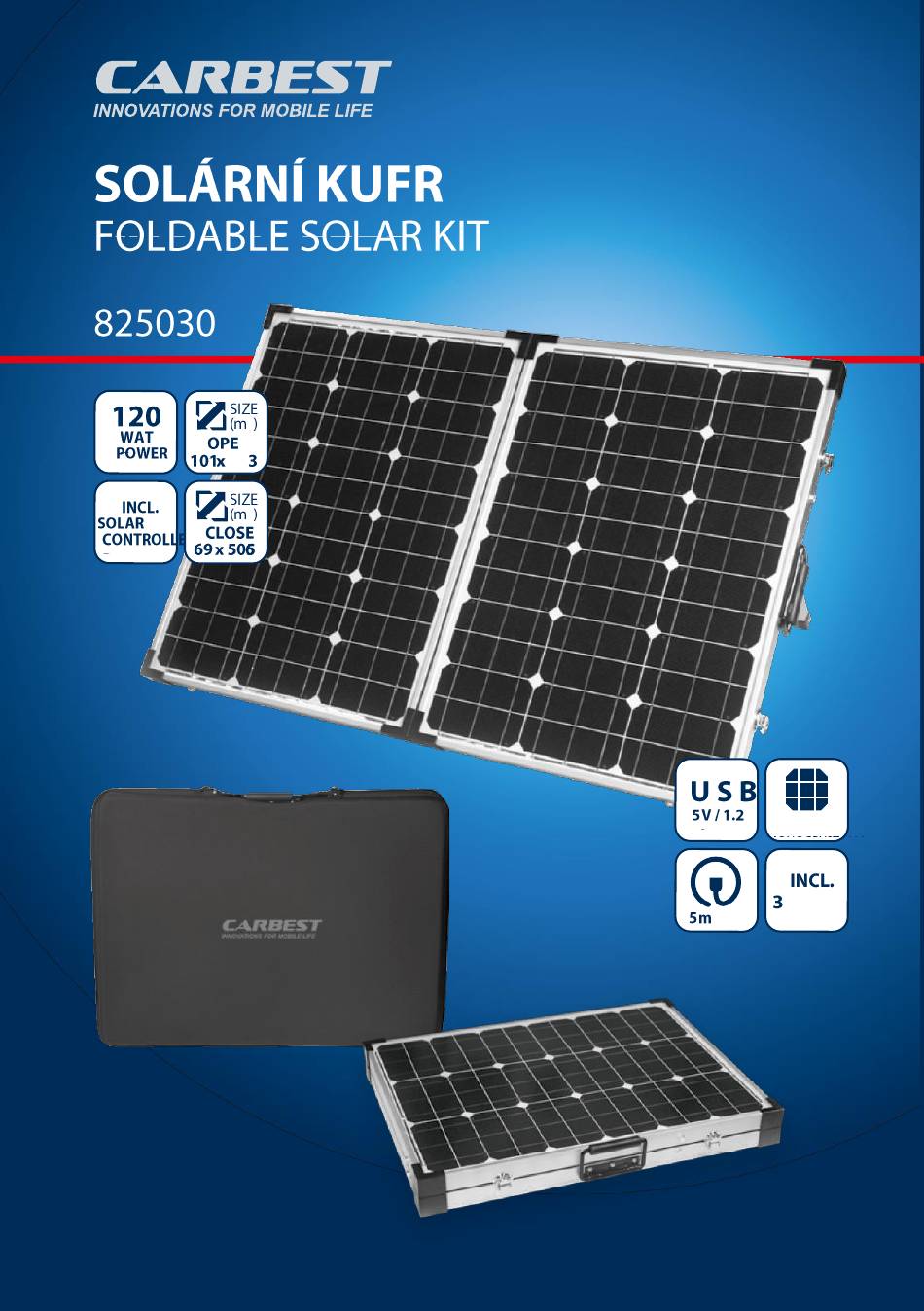

  • Page 1 – NÁVOD K OBSLUZE UK – USER'S INSTRUCTION...

  • Page 2: Pokyny Pro Likvidaci

    Carbest Solarkoffer | Foldable Solar Kit 825030 OBSAH ZÁRUKA / PROHLÁŠENÍ O SHODĚ SOLÁRNÍ KUFR 120 WATT / INSTALACE BEZPEČNOSTNÍ INFORMACE PRO REGULÁTOR PŘEHLED / FUNKCE PRODUKTU LED DISPLEJ A BATERIE UVEDENÍ DO PROVOZU / OCHRANA ŘEŠENÍ PROBLÉMŮ / TECHNICKÉ INFORMACE ZÁRUKA...
  • Page 3 Carbest Solarkoffer | Foldable Solar Kit 82503 0 staré zařízení zpět k dispozici zdarma. 505 mm 60 mm SOLARNÍ KUFR 120 WATT  Monokrystalický solární panel  Výkon 120 W  Zadní předmontovaný nabíjecí řadič s integrovaným USB portem (5 V/1.2 A) ...
  • Page 4 Carbest Solarkoffer | Foldable Solar Kit 825030 Zkratový proud 6,79 A Maximální systémové 1000 V DC napětí Účinnost 20,60 % Pracovní tolerance ± 3% Provozní teplota -40°C ˜ +85°C Adapter 1 m INSTALACE Sejměte ochranný kryt a vyjměte složený solární panel. Uvolněte dvě...
  • Page 5 Carbest Solarkoffer | Foldable Solar Kit 82503 0 PŘEHLED Solární regulátor LS1012EU je regulátor nabíjení PWM s výstupem USB, který se vyznačuje následujícími vlastnostmi: • 3stupňové inteligentní nabíjení PWM • 3 možnosti nabíjení: AGM, GEL, olověné baterie • LED displej zobrazuje stav nabití baterie •...
  • Page 6 Carbest Solarkoffer | Foldable Solar Kit 825030 LED SIGNALIZACE Status Barva Signalizace Instrukce Připojení FV zelená LED ON (svítí) normální, ale nízké napětí Žádné napětí (noc), Stav nabíjení zelená LED OFF (nesvítí) nebo přerušení spojení zelená Pomalé blikání Proces nabíjení...
  • Page 7 Carbest Solarkoffer | Foldable Solar Kit 82503 0 POZNÁMKA | Hodnota napětí pro systém 12 V při 25 ° C. INSTALACE Tlačítko ZAP / VYP spotřebiče Když je regulátor zapnutý, stiskněte tlačítko pro kontrolu výstupu spotřebiče. Výběr typu baterie Krok 1: Vstupte do režimu nastavení stisknutím tlačítka na 5 sekund, dokud nezačne blikat stav LED baterie.

  • Page 8: Odstraňování Závad

    Carbest Solarkoffer | Foldable Solar Kit 825030 Ochrana proti zkratu spotřebiče Při zkratu je spotřebič vypnutý. Chcete-li zkrat odstranit, stiskněte tlačítko nebo znovu zapněte regulátor. Přechodová ochrana vysokého napětí Regulátor je chráněn proti malým špičkám vysokého napětí. ODSTRAŇOVÁNÍ ZÁVAD Chyba Možné...

  • Page 9: Technické Informace

    Carbest Solarkoffer | Foldable Solar Kit 82503 0 TECHNICKÉ INFORMACE Regulátor LS1012EU 12 V DC Jmenovité napětí Nabíjecí proud 10 A Vstupní napětí baterie 16 V 30 V Max.napětí FV naprázdno Vlastní spotřeba 12 V ≤ 9.6 mA; 24 V ≤ 10.5 Faktor teplotní...

  • Page 10: Warranty

    Carbest Solarkoffer | Foldable Solar Kit 825030 CONTENT WARRANTY/ DISPOSAL FOLDABLE SOLAR KIT 120 W INSTALLATION INSTRUCTIONS SAFETY INFORMATIONS SOLAR CHARGE CONTROLLER LS1012EU OVERVIEW/PRODUCT FEATURES LED INDICATORS & BATTERY STATUS SETTING OPERATION/PROTECTION TROUBLESHOOTING/TECHNICAL SPECIFICATIONS WARRANTY The warranty period is 36 months. Reimo reserves the right to rectify eventual defaults.
  • Page 11 Carbest Solarkoffer | Foldable Solar Kit 825030 505 mm 60 mm FOLDABLE SOLAR KIT 120 WATT • Monocrystalline solar panel • 120 W Power • Charge controller pre-assembled on the back with integrated USB connection(5 V/1,2 A) • 4 m extension lead •...

  • Page 12: Installation Instructions

    Carbest Solarkoffer | Foldable Solar Kit 825030 INSTALLATION INSTRUCTIONS • Unzip the protective case and remove the folded solar panel. Unclip the two latches on the side of the unit and unfold the two panels outward. Extend the support legs and lock in place using the wing nut.

  • Page 13: Product Features

    Carbest Solarkoffer | Foldable Solar Kit 825030 • Extensive Electronic protection PRODUCT FEATURES Load status Charging status Battery status (see table) LED Indicators Load Switch button Mounting Hole Ø 4.5 USB (LSE series only) PV terminals Load terminals Battery terminals...

  • Page 14: Setting Operation

    Carbest Solarkoffer | Foldable Solar Kit 825030 Status during 12.8 V<Ubat<13.4 voltage is up 13.4 V<Ubat<14.1 ON 14.1 V<Ubat 12.8 V<Ubat<13.4 Status during voltage is down 12.4 V<Ubat<12.8 <12.4 V NOTE | Voltage value for 12 V System at 25°C.

  • Page 15: Troubleshooting

    Carbest Solarkoffer | Foldable Solar Kit 825030 Load Overload Protection When the load is overloading (The overload current is ≥1.02 times,1.05 times, 1.25 times,1.35 times,1.5 times the rated load current), the controller will automatically cut off the output after 50s, 30s, 10s, 2s and 0.5s.

  • Page 16: Technical Specifications

    Carbest Solarkoffer | Foldable Solar Kit 825030 The overload current is ≥1.02 times,1.05- times,1.25times,1.35times, 1.5times the TECHNICAL SPECIFICATIONS LS1012EU Nominal system voltage 12 VDC Rated charge current 10 A Rated discharge current 10 A Battery input voltage range 8 V~16 V Max.
  • Page 17 Carbest Solarkoffer | Foldable Solar Kit 825030...
  • Page 19 Carbest Solarkoffer | Foldable Solar Kit 825030 REIMO REISEMOBIL-CENTER GMBH 63329 EGELSBACH · BOSCHRING GERMANY · WWW.REIMO.COM MADE IN CHINA...
