Metz Connect C Logline 11085913 Manual

Digitales Mischmodul
LF-TP
11085913

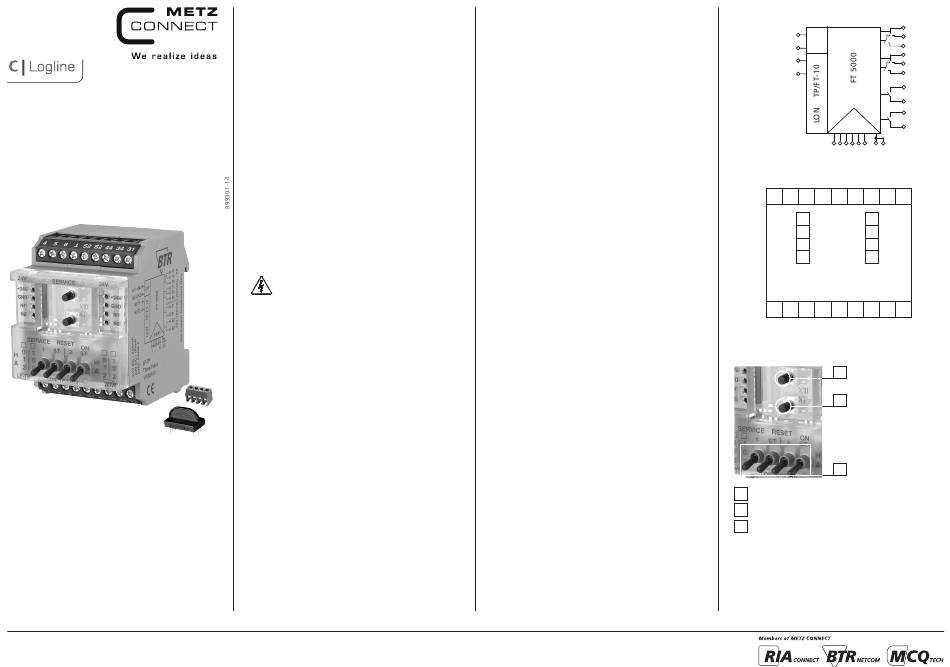

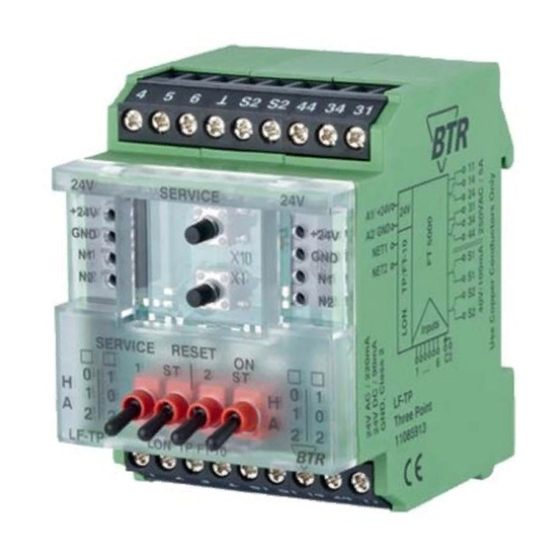

1. Beschreibung
LON-Dreipunktmodul mit 6 Digitaleingängen, 2 zweistufigen
Relaisausgängen und 2 Digitalausgängen. Geeignet um z. B.
mehrstufige Pumpen, Lüfter, Brenner oder ähnliches zu schal-
ten. Bei starken induktiven Lasten empfehlen wir, die Relaiskon-
takte zusätzlich mit einem RC-Glied zu schützen.
Die Digitaleingänge 1 - 6 werden mit den Klemmen C2 zwei-
polig durch potentialfreie Schalter oder Kontakte beschaltet.
Diese Datenpunkte können in einer LON-Installation einzeln
oder gesamt gebindet werden. Die Relais verfügen über eine
Handbedienebene.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser An-
leitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundes republik Deutschland. Beim
Einsatz des Geräts im Ausland sind die nationalen Vorschriften
in Eigenverantwortung des Anlagenbauers oder des Betreibers
einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils
gültigen Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften
einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschrifts-
mäßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen
grundsätzlich nur durch qualifiziertes Fachpersonal durchgeführt
werden, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen die-
ser Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts inner-
halb des Anlagensystems usw.
3. Technische Daten
LON-Schnittstelle
Übertragung TP/FT-10 free topology
Neuron FT5000
Datenformat Standardnetzwerkvariablen (SNVT)
Übertragungsrate 78 kBit/s
Max. Länge
Linientopologie 2700 m / 64 Knoten
beliebige Topologie 500 m / 64 Knoten
Verkabelung Twisted Pair
Applikationssoftware
XIF- und NXE-Files können aus dem Internet unter
www.metz-connect.com herunterge laden werden.
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 220 mA (AC) / 90 mA (DC)
Einschaltdauer relativ 100 %
Wiederbereitschaftszeit 550 ms
Forstetzung Technische Daten
Eingangsseite
Spannungseingang 30 V AC/DC
High-Signalerkennung >7 V AC/DC
Ausgangsseite
Ausgangskontakt 2x Schließer (Halbleiter)
2x zweistufig (Relais)
Halbleiterrelais
Schaltspannung 2x 40 V AC/DC
Ein- / Ausschaltstrom max. 500 mA
Nennstrom 100 mA
Relais
Schaltspannung 2x 250 V AC
Nennstrom 6 A (Relais)
Mechanische Lebensdauer 30 x 10 Schaltspiele
6
Elektrische Lebensdauer 9 x 10 Schaltspiele
4
Zulässige Schalthäufigkeit 6 / min. bei Nennstrom
Gehäuse
Abmessungen BxHxT 50 x 70 x 74 mm
Gewicht 126 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Versorgungs spannung
neu extern angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
digitale Ein-/Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Funktion und Status grüne LED, gelbe LED
4. Prinzipbild
11
A1/ +24V
14
24V
24
A2/ GND
31
NET1
34
44
NET2
S1
S1
S2
Inputs
S2
1 ... 6 C2
5. Anschlussbild
4 5 6 C2 S2 S2 44 34 31
A1 24 V AC/DC A1
A2 GND A2
N1 NET1 N1
N2 NET2 N2
1 2 3 C2 S1 S1 14 24 11
6. Anzeige- und Bedienelemente
1
2
3
Service-Taste mit gelber LED
1
2
Reset-Taste mit grüner LED (Betriebsanzeige)
Schalter für die Ausgangsrelais;
3
Schalterstellungen:
Handbetrieb (H) oder
Automatikbetrieb (A);
0
1 (Stufe 1)
2 (Stufe 2)
Zustandsanzeige durch gelbe LEDs
