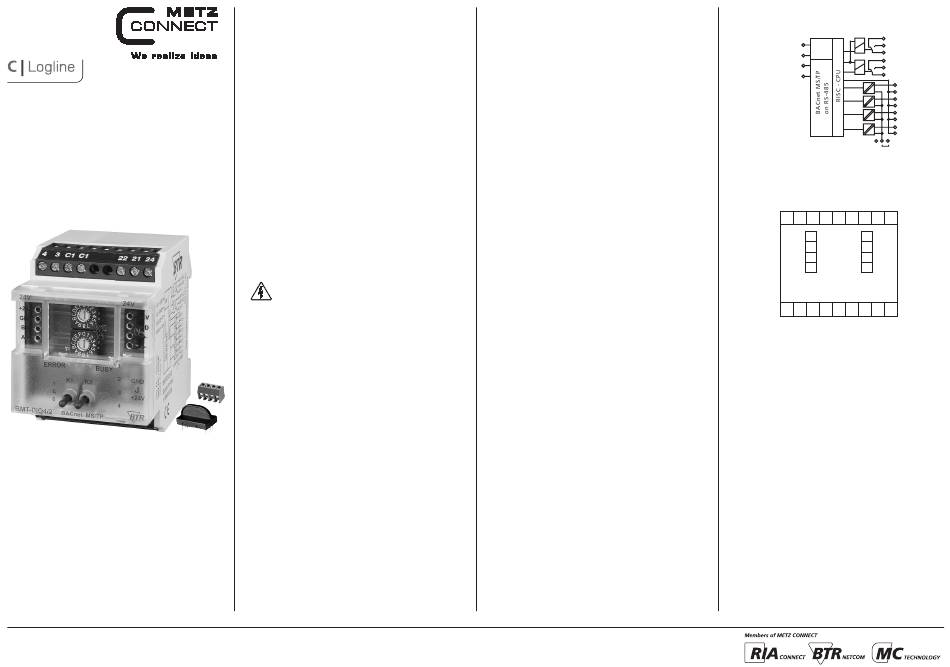

Metz Connect C-Logline BMT-DIO4/2 Manual

Digital I/O Module
BMT-DIO4/2
1108831326
1. Beschreibung
Das BACnet MS/TP Modul mit 4 digitalen Eingängen und 2 Relais-
ausgängen wurde für dezentrale Schaltaufgaben entwickelt. Es ist
geeignet um z.B. in einem Raum Lichtschalter und Fensterkontakte
aufzunehmen und zwei Lichtbänder zu schalten oder als Jalousi-
esteuerung. Die Steuerung von 2 motorisch betriebenen Brand-
schutzklappen ist ebenso möglich wie viele andere Anwendungen.
Bei starken induktiven Lasten empfehlen wir, die Relaiskontakte
zusätzlich mit einem RC-Glied zu schützen. Die Relais verfügen
über eine Handbedienebene. Je nachdem wie der Jumper J (unter
der Blende) eingestellt ist, können die Eingänge als Kontakt-
und Spannungseingänge (A1, 24 V AC/DC; Jumper J - A2) oder
mit einer Ansteuerung nach GND (A2; Jumper J - A1) betrieben
werden. Von einem BACnet-Client können die Eingänge und Aus-
gänge über Standard-Objekte geschaltet und abgefragt werden.
Die Adressierung des Moduls und die Einstellung der Baudrate
erfolgt über die beiden Adressschalter (x1 / x10) auf der Frontseite.
Es können die Adressen 00 bis F9 sowie die Baudraten 9600
Bd, 19200 Bd, 38400 Bd, 57600 Bd, 76800 Bd und 115200 Bd
eingestellt werden.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklä-
rung ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Mon-
tage des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe die-
ser Anleitung geklärt werden können, sind weitere Informatio-
nen beim Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundes republik Deutschland. Beim
Einsatz des Geräts im Ausland sind die nationalen Vorschriften
in Eigenverantwortung des Anlagenbauers oder des Betreibers
einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gül-
tigen Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften
einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen,
dass sie sich vor der Installation oder Wartung der Geräte vor-
schriftsmäßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen
grundsätzlich nur durch qualifiziertes Fachpersonal durchge-
führt werden, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen
dieser Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr
besteht, schwere Körper verletzungen oder erhebliche
Sach schäden auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts inner-
halb des Anlagensystems usw.
3. Technische Daten
BACnet-Schnittstelle
Protokoll BACnet MS/TP
Übertragungsrate 9600 ... 115200 Bd
(Werkseinstellung 9600 Bd)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 200 mA (AC) / 75 mA (DC)
Einschaltdauer relativ 100 %
Eingangsseite
Spannungseingang 30 V AC/DC
High-Signalerkennung >7 V AC/DC
Ausgangsseite
Ausgangskontakte 2 Wechslerkontakte
Schaltspannung max. 250 V AC
Dauerstrom max. 16 A / Relais (80 A / 20 ms)
Summenstrom über
alle Kontakte 25 A
Gehäuse
Abmessungen BxHxT 50 x 70 x 75 mm
Gewicht 126 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Ver sorgungs spannung
neu extern angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
Eingänge/Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ein-/Ausgänge gelbe LEDs
4. Prinzipbild
12 N.C.
A1/+24 V
14 N.O.
24 V
11 C
A2 /GND
22 N.C.
BUS B+
24 N.O.
21 C
BUS A-
1
C1
2
C1
3
C1
4
C1
+24 V GND
J
5. Anschlussbild
4 3 C1 C1 22 21 24
A1 24 V AC/DC A1
A2 GND A2
B+ BUS B+ B+
A- BUS A- A-
1 2 C1 C1 12 11 14
