1. Beschreibung
Das Modbus-Modul mit 4 digitalen Eingängen
Relaisausgängen wurde für dezentrale Schaltaufgaben entwickelt.
Es ist geeignet um z.B. in einem Raum Lichtschalter und
Fensterkontakte aufzunehmen und zwei Lichtbänder zu schalten
oder als Jalousiesteuerung. Die Steuerung von 2 motorisch betrie-
benen Brandschutzklappen ist ebenso möglich wie viele andere
Anwendungen. Bei starken induktiven Lasten empfehlen wir, die
Relaiskontakte zusätzlich mit einem RC-Glied zu schützen. Die
Relais verfügen über eine Handbedienebene. Je nachdem wie der
Jumper J (unter der Blende) eingestellt ist, können die Eingänge als
Kontakt- und Spannungseingänge (A1, 24 V AC/DC; Jumper J - A2)
oder mit einer Ansteuerung nach GND (A2; Jumper J - A1) betrie-
ben werden. Über einen Modbus-Master können die Eingänge und
Ausgänge geschaltet und abgefragt werden. Die Adressierung des
Moduls sowie die Einstellung der Bitrate und Parität erfolgt über
die beiden Adressschalter (x1 / x10) auf der Frontseite. Es können
die Adressen 00 bis 99 sowie die Bitraten 1200, 2400, 4800, 9600,
19200, 38400, 57600 und 115200 Bd eingestellt werden.
Bei Adresse 00 nimmt das Gerät nicht an der Bus-Kommunikation
teil (reserviert für Broadcast-Adresse).
BTR NETCOM GmbH
Im Tal 2 Tel. +49 7702 533-0 Montageanleitung siehe
78176 Blumberg Fax +49 7702 533-189 www.metz-connect.com
Deutschland
2. Wichtige Hinweis
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen
beim Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundesrepublik Deutschland. Beim Einsatz
des Geräts im Ausland sind die nationalen Vorschriften in
Eigenverantwortung des Anlagenbauers oder des Betreibers einzu-
halten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gülti-
gen Arbeitsschutz-, Unfallverhütungs- und VDE-Vorschriften einzu-
halten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschriftsmä-
ßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt wer-
den, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nichtbeachtung Lebensgefahr besteht,
schwere Körperverletzungen oder erhebliche Sachschäden
und 2 auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berücksichtigung der innerbetrieblichen Vorschriften;
Kenntnis der Unfallverhütungsvorschriften;
Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
Modbus-Schnittstelle
Protokoll Modbus RTU
Übertragungsrate 1200 ... 115200 Bd
(Werkseinstellung 19200 Bd Even)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 200 mA (AC) / 75 mA (DC)
Einschaltdauer relativ 100 %
Eingangsseite
Spannungseingang 30 V AC/DC
High-Signalerkennung >8 V AC/DC
Ausgangsseite
Ausgangskontakte 2 Wechslerkontakte
Schaltspannung max. 250 V AC
Dauerstrom max. 10 A / Relais (80 A / 20 ms)
Gehäuse
Abmessungen BxHxT 159 x 41,5 x 120 mm
Gewicht 350 g
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP65
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
Geräteanschluss
Digitale Ein-/Ausgänge max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ein-/Ausgänge gelbe LEDs

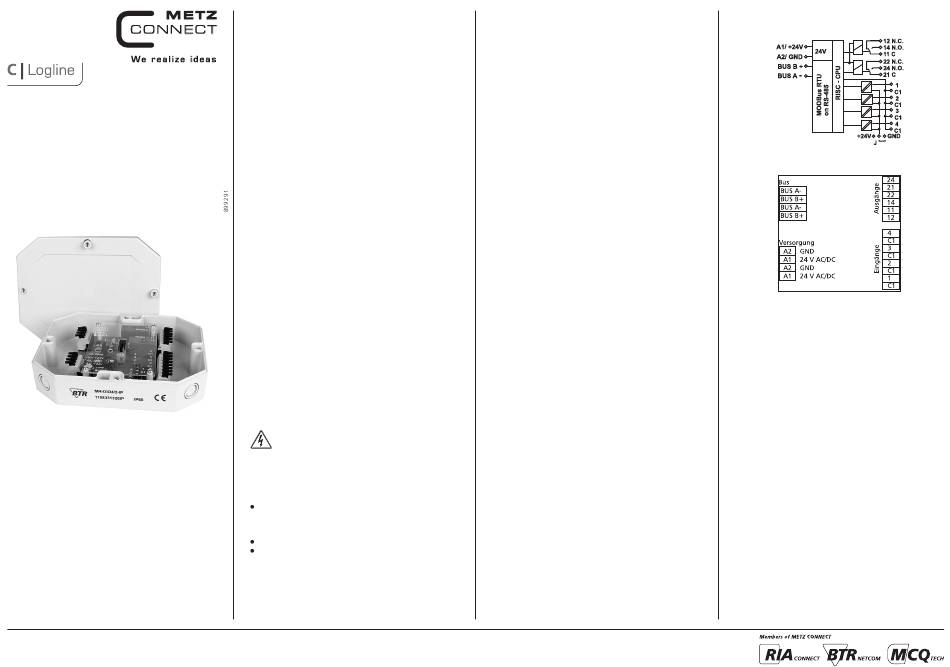

4. Prinzipbild
A1 = C1 = 24 V A1 = C1 = 24 V
5. Anschlussbild
