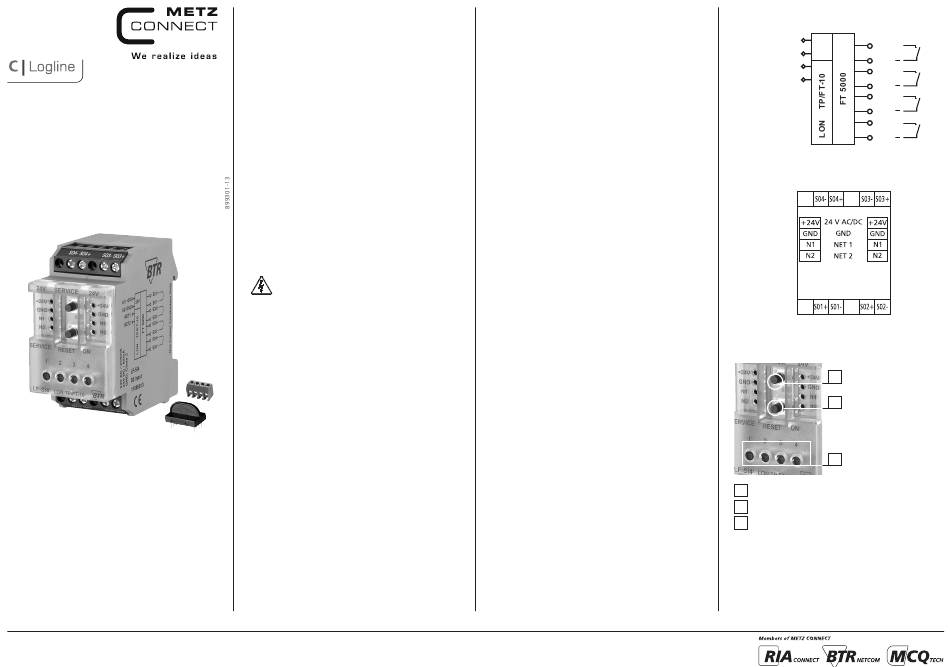

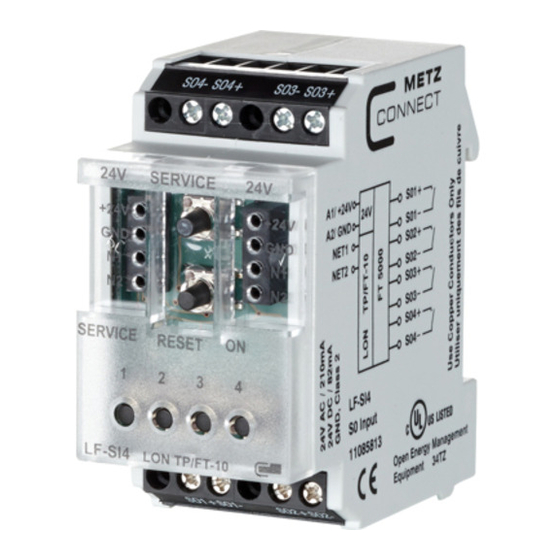

Metz Connect LF-SI4 Manual

Digitales Mischmodul
LF-SI4
11085813
1. Beschreibung
Das LON-Modul mit 4 S0-Eingängen nach DIN EN 62053-31
Klasse A wurde für dezentrale Schaltaufgaben entwickelt. Es
ist geeignet zum Zählen von S0-Zählerimpulsen. Die Software
enthält das LONMARK Profil 2201-10 Utility Meter. Damit lässt
sich das Modul sehr gut in ein LON-Energiecontrolling-System
einbinden.
Das Modul speichert bis zu 500 Datensätze pro Kanal beste-
hend aus Zählerimpulsen und Zeitstempel mittels einer Real
Time Clock (RTC). Somit kann das LF-SI4 auch als Datenlogger
verwendet werden. Bei einem Spannungsausfall bleiben die
Datensätze gespeichert.
Die 4 Eingänge können wahlweise mit potentialfreien Schaltern
bzw. Kontakten oder S0-Zählerausgängen beschaltet werden.
Die Eingänge können in einer LON-Installation einzeln oder
gesamt eingebunden werden.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser An-
leitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundes republik Deutschland. Beim
Einsatz des Geräts im Ausland sind die nationalen Vorschriften
in Eigenverantwortung des Anlagenbauers oder des Betreibers
einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils
gültigen Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften
einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschrifts-
mäßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen
grundsätzlich nur durch qualifiziertes Fachpersonal durchgeführt
werden, siehe Abschnitt "qualifiziertes Fachpersonal".
Entwurf
Jede Person, die das Gerät einsetzt, muss die Beschreibungen die-
ser Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
preliminary
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts inner-
halb des Anlagensystems usw.
3. Technische Daten
LON-Schnittstelle
Übertragung TP/FT-10 free topology
Neuron FT5000
Datenformat Standardnetzwerkvariablen (SNVT)
Übertragungsrate 78 kBit/s
Max. Länge
Linientopologie 2700 m / 64 Knoten
beliebige Topologie 500 m / 64 Knoten
Verkabelung Twisted Pair
Applikationssoftware
XIF- und NXE-Files können aus dem Internet unter
www.metz-connect.com herunterge laden werden.
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 210 mA (AC) / 82 mA (DC)
Einschaltdauer relativ 100 %
Wiederbereitschaftszeit 550 ms
Eingangsseite
4 x S0-Eingang nach DIN EN 62053-31 Klasse A
Gehäuse
Abmessungen BxHxT 35 x 70 x 65 mm
Gewicht 83 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Versorgungs spannung
neu extern angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
I/O-Klemme max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Funktion und Status grüne LED, gelbe LED
4. Prinzipbild
A1/ +24V
S01+
24V
A2/ GND
S01
NET1
S02+
NET2
S02
S03+
S03
S04+
S04
5. Anschlussbild
6. Anzeige- und Bedienelemente
1
2
3
1 Service-Taste und gelbe LED
2
Reset-Taste mit grüner LED (Betriebsanzeige)
4 Taster zur Einmann-Inbetriebnahme des Moduls.
3
4 gelbe LEDs für Zustandsanzeige der Eingänge
