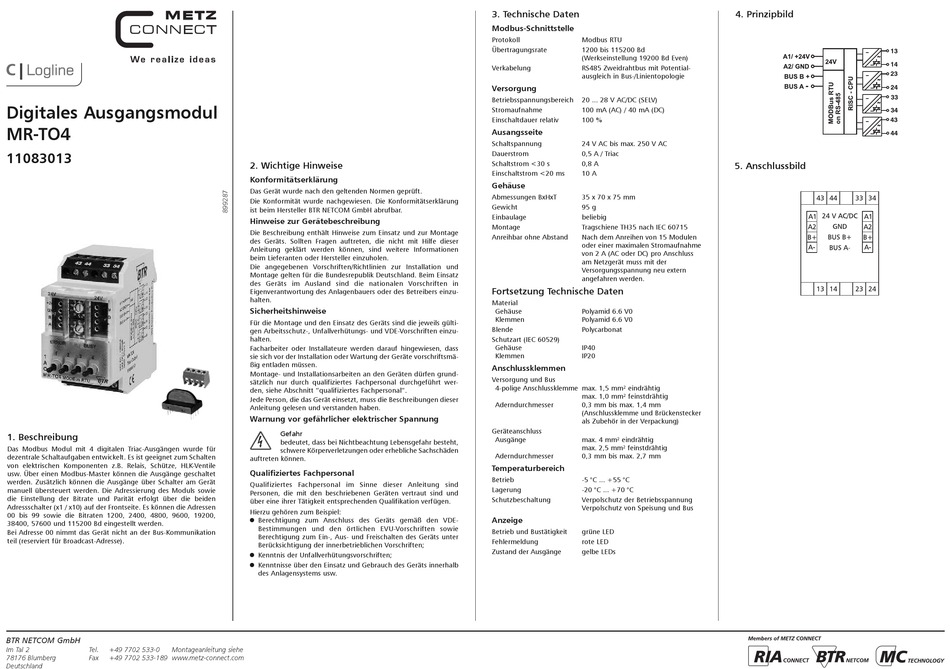

Metz Connect MR-TO4 Manual

Digitales Ausgangsmodul
MR-TO4
11083013
1. Beschreibung
Das Modbus Modul mit 4 digitalen Triac-Ausgängen wurde für
dezentrale Schaltaufgaben entwickelt. Es ist geeignet zum Schalten
von elektrischen Komponenten z.B. Relais, Schütze, HLK-Ventile
usw. Über einen Modbus-Master können die Ausgänge geschaltet
werden. Zusätzlich können die Ausgänge über Schalter am Gerät
manuell übersteuert werden. Die Adressierung des Moduls sowie
die Einstellung der Bitrate und Parität erfolgt über die beiden
Adressschalter (x1 / x10) auf der Frontseite. Es können die Adressen
00 bis 99 sowie die Bitraten 1200, 2400, 4800, 9600, 19200,
38400, 57600 und 115200 Bd eingestellt werden.
Bei Adresse 00 nimmt das Gerät nicht an der Bus-Kommunikation
teil (reserviert für Broadcast-Adresse).
BTR NETCOM GmbH
Im Tal 2 Tel. +49 7702 533-0 Montageanleitung siehe
78176 Blumberg Fax +49 7702 533-189 www.metz-connect.com
Deutschland
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen
beim Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundesrepublik Deutschland. Beim Einsatz
des Geräts im Ausland sind die nationalen Vorschriften in
Eigenverantwortung des Anlagenbauers oder des Betreibers einzu-
halten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gülti-
gen Arbeitsschutz-, Unfallverhütungs- und VDE-Vorschriften einzu-
halten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschriftsmä-
ßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt wer-
den, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nichtbeachtung Lebensgefahr besteht,
schwere Körperverletzungen oder erhebliche Sachschäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berücksichtigung der innerbetrieblichen Vorschriften;
Kenntnis der Unfallverhütungsvorschriften;
Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
Modbus-Schnittstelle
Protokoll Modbus RTU
Übertragungsrate 1200 bis 115200 Bd
(Werkseinstellung 19200 Bd Even)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 100 mA (AC) / 40 mA (DC)
Einschaltdauer relativ 100 %
Ausangsseite
Schaltspannung 24 V AC bis max. 250 V AC
Dauerstrom 0,5 A / Triac
Schaltstrom <30 s 0,8 A
Einschaltstrom <20 ms 10 A
Gehäuse
Abmessungen BxHxT 35 x 70 x 75 mm
Gewicht 95 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15 Modulen
oder einer maximalen Stromaufnahme
von 2 A (AC oder DC) pro Anschluss
am Netzgerät muss mit der
Versorgungsspannung neu extern
angefahren werden.
Fortsetzung Technische Daten
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und Brückenstecker
als Zubehör in der Verpackung)
Geräteanschluss
Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ausgänge gelbe LEDs
4. Prinzipbild
5. Anschlussbild
