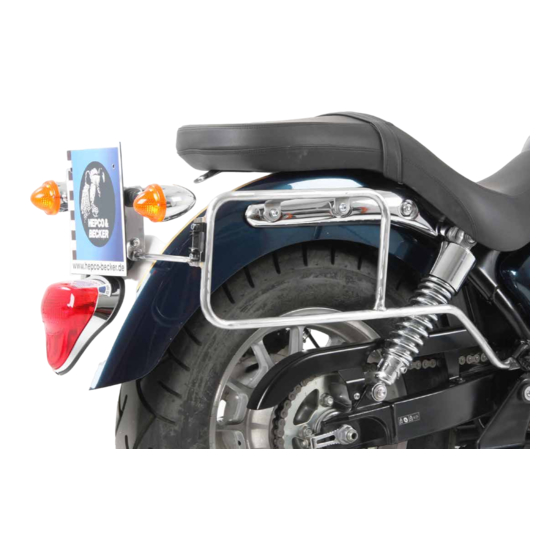

Kofferträger / Side carrier
TRIUMPH Bonneville Speedmaster
2005-2010
TRIUMPH Bonneville Amerika
2011-2017
Artikel Nr.: / Item-no.:
7507
650
00 02
chrom/chrome
INHALT
CONTENT
1 700007618 Kofferträger links
1 700007619 Kofferträger rechts
1 700007620 Blinker-Haltebügel
1x Schraubensatz:
4x Linsenkopfschraube M8x50
2x Linsenkopfschraube M8x20
4x Zylinderschraube M6x20
8x U-Scheiben ø 8,4 mm
4x U-Scheiben ø 6,4 mm
4x Aludistanzen Ø18xØ9x12mm
4x Selbstsichernde Muttern M6
2x Selbstsichernde Muttern M8
1 700007618 Side carrier left
1 700007619 Side carrier right
1 700007620 Indicator bow
1x Screw kit:
4x Filister head screw M8x50
2x Filister head screw M8x20
4x Allen screw M6x20
8x Washer ø 8,4 mm
4x Washer ø 6,4 mm
4x Alu spacer Ø18xØ9x12mm
4x Self lock nut M6
2x Self lock nut M8
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6507507 00 02
Summary of Contents for hepco & becker 6507507 00 02
- Page 1 Kofferträger / Side carrier TRIUMPH Bonneville Speedmaster 2005-2010 TRIUMPH Bonneville Amerika 2011-2017 Artikel Nr.: / Item-no.: 7507 00 02 chrom/chrome INHALT CONTENT 1 700007618 Kofferträger links 1 700007618 Side carrier left 1 700007619 Kofferträger rechts 1 700007619 Side carrier right 1 700007620 Blinker-Haltebügel 1 700007620 Indicator bow 1x Schraubensatz:...
- Page 2 On the chromed cover. Add alu spacer Ø18xØ9x12mm.Use filister head screws M8x50 with washers Ø8,4. When mounting together with a Sissybar or rear rack, the carrier will be fixed directly on the rear rack/Sissybar. (Spacers Ø18xØ9x11mm are obsolete). 6507507 00 02...
- Page 3 Am Kofferträger werde die Metalladapter in Fahrtrichtung hinter den Laschen verschraubt. Der Verbindungsbügel vor den Laschen! Important: The adapters will be placed behind the side carrier (in driving direction), the bracing bow in front of it. 6507507 00 02...
- Page 4 Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage. Hepco & Becker GmbH Tel.: +49 (0)6331 - 1453 - 100 An der Steinmauer 6 Fax: +49 (0)6331 - 1453 - 120 D-66955 Pirmasens eMail: vertrieb@hepco-becker.de Germany www.hepco-becker.de 6507507 00 02...
