YATO YT-72300 Quick Start Manual

YT-72300 YT-72301
YT-72302 YT-72303
MIKROMETR
PL
Dane techniczne
Zakres pomiarowy: 0 - 25 mm (YT-72300)
25 - 50 mm (YT-72301)
50 - 75 mm (YT-72302)
75 - 100 mm (YT-72303)
Dokładność: 0,01 mm
Temperatura robocza: 5
Wpływ wilgotności: Bez znaczenia poniżej 80% wilgotności względnej
Przygotowanie do pracy
Oczyścić powierzchnie pomiarowe i prowadnicę. Do tego celu użyć szmatki bawełnianej. Nie używać rozpuszczalników lub kwasów.
Sprawdzić położenie zerowe i w razie potrzeby wyregulować dołączonym kluczem, tak aby linia opisana „0" na bębnie pokrywała się z
poziomą linią skali. Uwaga! Bęben dokręcać tylko pokrętłem sprzęgła ciernego, do momentu jego zadziałania. Nie dokręcać za pomocą
bębna, może do doprowadzić do przekłamania pomiarów.
Uwaga! Mikrometry, których zakres pomiarowy nie zaczyna się od zera, zostały wyposażone w trzpień o długości wygrawerowanej na nim.
Pozwoli to sprawdzić położenie zera.
Metoda pomiarowa
Bęben można obracać dopiero po odblokowaniu zacisku ustalającego. Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż
mierzony przedmiot. Następnie obracając za pomocą bębna ustawić zgrubnie, a następnie kontynuować dokręcanie obracając pokrętło
sprzęgła ciernego. Przestać dokręcać gdy zadziała sprzęgło, czyli dalszy obrót pokrętła nie będzie powodował obrotu bębna. Odczytać
wynik pomiaru według zasady pomiarowej widocznej na rysunku.
Uwaga! Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem pomiaru. Pozwoli to osiągnąć największą
dokładność pomiarową.
Zalecane jest też aby przeprowadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników.
Konserwacja
Przyrząd powinien zawsze być suchy i czysty (płyny mogą uszkodzić części ruchome).
Powierzchnie pomiarowe należy czyścić delikatnie szmatką bawełnianą. Nigdy nie należy używać benzyny, acetonu ani innych rozpusz-
czalników.
C - 40 C / 41 F - 104 F
O O O O
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

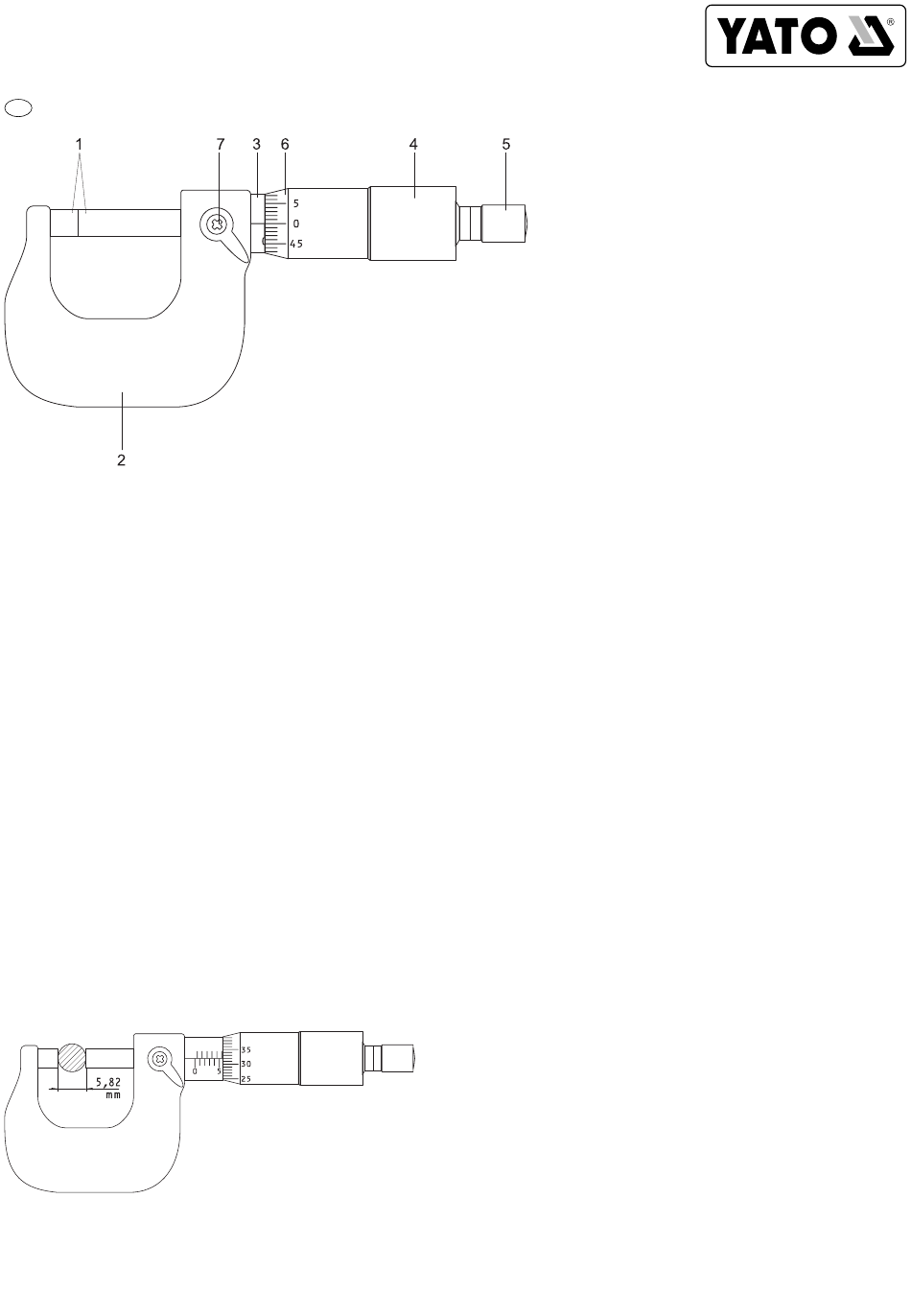

1. powierzchnie pomiarowe
2. kabłąk
3. tuleja z podziałką wzdłużną
4. obrotowy bęben
5. pokrętło sprzęgła ciernego
6. skala główna
7. podziałka poprzeczna
8. zacisk ustalający
