OJ Electronics PRH Series Instructions Manual

I NS T R U C T I O N S
Type PRH
57407 12/05 (BJ)
Dansk

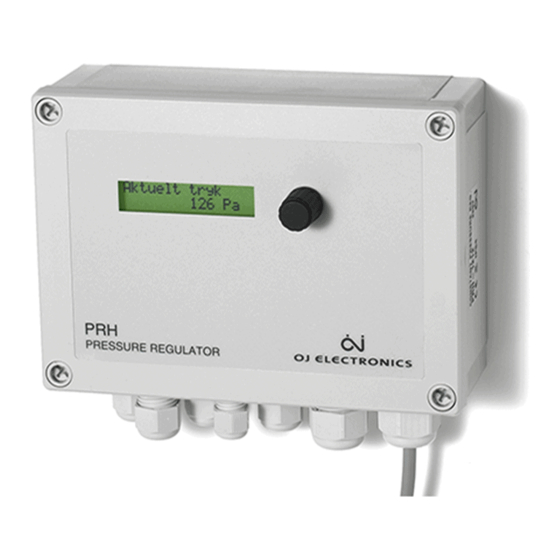

PRH er en elektronisk konstanttrykregulator,
som primært anvendes til fastholdelse af et
konstant tryk i ventilationsanlæg med hastig-
hedsregulerbare ventilatorer, der kan styres med
et 0-10V signal.
Regulatoren leveres med en PTH tryktransducer,
0.5m luftslange og en slangestuds samlet i én
emballage.
Typisk anvendelses område er udsugning i
boligblokke fra badeværelser og emhætter
PRODUKTPROGRAM
Type Produkt
PRH-1212 Konstanttrykregulator,
230V, 0-10V, IP54
FUNKTION
PRH er en konstanttrykregulator til trykstyrede
ventilationsanlæg, og afgiver et aktivt 0-10V
reguleringssignal til en ventilatorstyring. Trykket
måles med den medfølgende PTH
tryktransducer, som normalt monteres ved den
fjerneste emhætte i ventilationsanlægget.
Afhængigt af om trykket er over eller under det
indstillede sætpunkt, sænkes eller øges signalet
til ventilatoren indtil systemet er i balance og
trykket fastholdes. Konstanttrykregulatoren er
fabriksindstillet til en typisk installation, og tryk-
transduceren kan tilpasses yderligere til det
aktuelle trykområde vha. DIP-switche.
Konstanttrykregulatoren kan efter behov
tilpasses det enkelte anlæg vha. en enkel
dreje/tryk knap, og indstillinger samt status
aflæses på det indbyggede display. Tilsluttes en
ekstern temperaturføler kan dag-sætpunktet
kompenseres som funktion af udetemperaturen.
Udlæsning af trykket med et overordnet CTS
anlæg eller LON er mulig via den indbyggede 4-
20mA udgang, der afgiver et aktivt strøm signal
som er proportionalt med det målte lufttryk.
Aktiveres natsænkning ved f.eks. at tilslutte en
ekstern tidsstyring til natsænkningsindgangen,
reguleres trykket iflg. nat sætpunktet.
ALARM
Hvis trykket overskrider alarmgrænserne udover
den indstillede tid, vises alarmmelding i
displayet og det indbyggede alarmrelæ
aktiveres.
Indeholder ventilatorstyringen et potentialfri
alarmrelæ eller en potentialfri termokontakt, vil
tilslutning til konstanttrykregulatoren medføre en
alarm melding i displayet, og aktivering af
regulatorens alarmrelæ ved motorfejl.
Klemme 18 og 19 er sluttet ved alarm eller
manglende 230V. Alarmvisninger findes i tabel
2.
CE MÆRKNING
OJ Electronics A/S erklærer under ansvar, at
produktet opfylder Rådets Direktiv 92/31 og
efterfølgende ændringer om elektromagnetisk
kompatibilitet samt Rådets Direktiv 73/23 om
elektrisk materiel bestemt til anvendelse inden
for visse spændingsgrænser.
Type: PRH
Anvendte standarder
EN 61000-6-2 og EN 61000-6-3
Elektromagnetisk kompatibilitet (EMC)
EN-60-60730-1 Lavspændingsdirektivet
TEKNISKE DATA
Forsyningsspænding . . .230V AC ±10 %, 50Hz
Eget forbrug . . . . . . . . . . . . . . . . . .maks. 20 VA
Dimensioner . . . .179 x 158 x 80 mm (se figur 1)
Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . .750 g
Omgivelsestemperatur . . . . . .-20/+50 °C (Drift)
0/+50 °C (Display)
-50/+70 °C (Opbevaring)
Kabeltilslutninger . . . . . . . . . . . .2xM20, 4xM16,
1xM12 forskruning
Kapsling . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP54
Sætpunktområde 30..1600 Pa (Dag)
30..1600 Pa (Nat)
Udgangssignal til motor .0-10V DC, max 1.5mA
Indgangssignal, tryk . . . . . . . . . . . . . .0-10V DC
Tryktransducer områder . . . .0/150Pa, 0/300Pa,
0/500Pa, 0/1000Pa,
Forsyning til
tryktransducer . . . . . . . .+24V DC, max. 150mA
Udgangssignal,
aktuelt tryk . . . . . . .4-20 mA DC, max 500 Ohm
Natsænkning indgang . . . . . . . . . . . . . . . .+12V,
intern pull-up 3,3KΩ, aktiv lav
Motoralarm indgang . . . . . . . . . . . . . . . . . .+12V,
intern pull-up 3,3KΩ, aktiv høj
Alarm relæ . . . . . . . . . . . . . .250V AC, 5A, SPDT
Temperaturfølerindgang . .NTC (ETF-x33/44/55)
Temperaturvisning . . . . . . . . . . . . . . .-20/+50 °C
Temperatur kompensering
af dag sætpunkt . . . . . . . . . . . . . . . . .10-200 Pa
Max sætpunkt ved . . . . . . . . . . . . 0/+30 °C
Min sætpunkt ved . . . . . . . . . . . .-20/+0 °C
MONTERING
PRH konstanttrykregulatoren skal skrues fast på
en plan flade, og monteres på flg. måde:
1. Dreje/tryk knap afmonteres ved at trække
den af akslen (fig. 1).
2. Låget afmonteres ved at løsne skruer i lågets
hjørner.
3. Konstanttrykregulatoren fastgøres med
skruer i kassens hjørner. Forskruningerne skal
vende nedad.
4. Kabler tilsluttes (fig. 2).
5. Låg monteres og dreje/tryk knap skubbes
forsigtigt på akslen.
PTH tryktransduceren monteres som anvist i
PTH instruktionen. Luftstudsen monteres i
ventilationskanalen og forbindes med luftslange
til -studsen på PTH tryktransduceren.
Er tryktransduceren monteret i et trykneutralt
område behøver +studsen ingen tilslutning.
Ellers føres neutralt tryk frem til +studsen med
en luftstlange.
INDSTILLINGER
PRH konstanttrykregulatoren og PTH tryktrans-
duceren er begge fabriksindstillet til 150Pa
måleområde. Måleområdet kan ændres efter
behov i hhv. konstanttrykregulatorens menu og
på tryktransducerens DIP-switch. Måleom-
råderne skal være ens for at regulatoren fung-
erer korrekt.
Tabel 1 viser status og indstillinger i konstant-
trykregulatorens display. De viste indstilinger er
fabriksindstillinger som passer til et typisk an-
læg, hvor tryktransduceren er monteret ved den
fjerneste emhætte. Figur 4-7 viser hvordan PTH
tryktransduceren skal være indstillet for at
fungere sammen med konstanttrykregulatoren.
Fabriksindstillinger er markeret med FED, og
ugyldige indstilinger er vist med grå tekst.
DRIFTSTATUS
Nederst i displayets højre hjørne vises
driftstatus med flg. symboler :
N - Natsænkning er aktiv og der reguleres efter
nat sætpunktet. Når natsænkning er
aktiveret køres der ikke med temperatur
kompensering.
T - Temperaturkompensering af dagsdrift
sætpunkt er aktiveret.
A - (blinker) Alarm mens apparatet betjenes.
Efter et stykke tid uden betjening skiftes
automatisk til alarm visning, hvis der fortsat
er alarm.
Figurer
Figur 1: Målskitse
0/1600Pa Figur 2: Tilslutningsdiagram
Figur 3: Udetemperatur kompensering af
dag-setpunkt
Figur 4: PTH Tilslutningsdiagram
Figur 5: Valg af PTH trykområde
Figur 6: Valg af PTH udgangssignal
Figur 7: Valg af PTH dæmpning
Figur 8: PTH disponibel DIP
OJ Electronics A/S
Stenager 13B · DK-6400 Sønderborg
Tel +45 73 12 13 14 · Fax +45 73 12 13 13
www.oj.dk · oj@oj.dk
1
