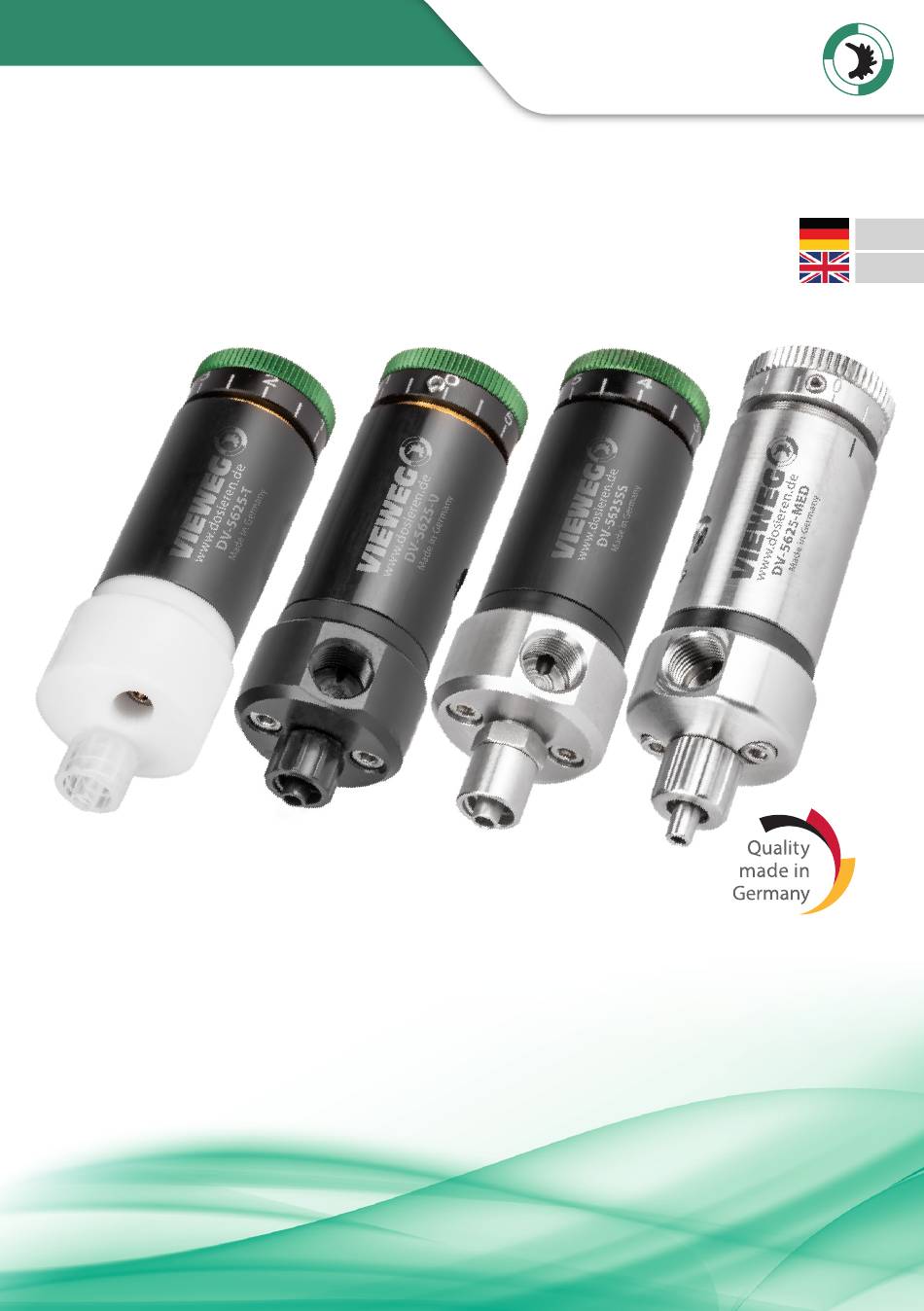

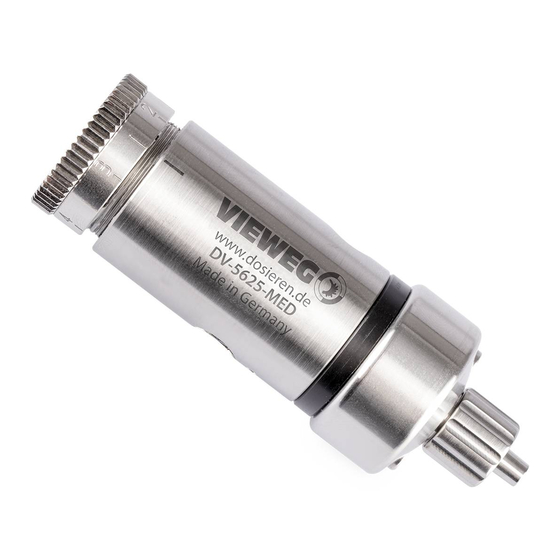

- Page 1 VIEWEG Bedienungsanleitung Operating Manual Membranventil DV-5625 Serie Diaphragm Valve DV-5625 Series Version 2020/01-01 © VIEWEG GmbH...
- Page 2 Bedienungsanleitung Membranventil DV-5625 VIEWEG...
-
Page 3: Table Of Contents
Bedienungsanleitung Membranventil DV-5625 VIEWEG Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1 . -
Page 4: Allgemeines
Falls sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann wenden Sie Sich bitte direkt an uns . Ihre VIEWEG GmbH 1.1 Das DV-5625 Das Membrandosierventil DV-5625 eignet sich hervorragend für die Dosierung von Flüssigkeiten im unteren und mittleren Viskositätsbereich . -
Page 5: Lieferumfang
Bedienungsanleitung Membranventil DV-5625 VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung Membranventil DV-5625 (z.B. DV-5625-MED) Kleines Dosiernadelsortiment (Art . - Nr . 990062-K) Drucklufteingangsfitting (Art . - Nr . V-0036) Druckluftanschlussleitung mit Gerätestecker Conditioner gelb (Art . - Nr . 990223-30) 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit... -
Page 6: Gefahr Durch Giftige Flüssigkeiten Und Dämpfe
. Verändern oder modifizieren Sie das Gerät nicht und verwenden Sie nur Original-Ersatzteile und Zubehör von VIEWEG, sonst erlischt die Gewährleistung . Überschreiten Sie niemals den zulässigen Betriebsdruck . Überschreiten Sie niemals die zulässige Betriebs- bzw . -
Page 7: Gefahr Durch Brand Und Explosion
Bedienungsanleitung Membranventil DV-5625 VIEWEG Lagern Sie gefährliche Flüssigkeiten nur in dafür vor- gesehenen Behältern und entsorgen Sie Flüssigkeiten vorschriftsmäßig . 2.3 Gefahr durch Brand und Explosion Lösungsmittel und Dämpfe im Arbeitsbereich kön- VORSICHT nen explodieren oder sich entzünden . Die Gefahr von Bränden und Explosionen verringert kann werden:... -
Page 8: Über Ihr Dosierventil
Bedienungsanleitung Membranventil DV-5625 VIEWEG 3 Über Ihr Dosierventil Ventilaufbau Steuereinheit Ventilkopf 1 Durchflussmengeneinstellung 6 Membran 2 Skala zur Einstellung 7 Materialeinlass (G 1/8") 3 Steuerlufteingang (M5) 8 Materialauslass 4 Montagemöglichkeit (Rückseite) 9 bei DV-5625-MED: Überwurmutter 5 Kontrollloch für Membran bei DV-5625-SS, -U und -T: Luer-Lock... -
Page 9: Funktionsprinzip
Bedienungsanleitung Membranventil DV-5625 VIEWEG 4 Funktionsprinzip Kein Dosiervorgang Dosieren kurz lang py 2 copy 3 Dosiermenge klein groß copy 1 copy 2 copy 1 copy 2 copy 1 copy 1 copy 2 copy 2 copy 3 copy 3 Copy 1... -
Page 10: Anschlussschema
Bedienungsanleitung Membranventil DV-5625 VIEWEG 5 Anschlussschema Drucklufteinspeisung Hauptmanometer Zweites Manometer für Materialzufuhr oder oder Ventil- Material in Steuergerät Kartusche VC 1000 Fuss- schalter Druckluft- zufuhr Material in Material in Membranventil Druckbehälter Flasche DV-5625 Serie Materialzufuhr Beispielhafte Darstellung Druckluft- eingang Materialeingang 6 Inbetriebnahme 1 . - Page 11 Bedienungsanleitung Membranventil DV-5625 VIEWEG Drehen Sie das Fitting nicht zu tief in das Ventil . WICHTIG Kontrollieren Sie, ob alle fluidischen Verbindungen WICHTIG richtig angeschlossen und dicht sind . Kontrollieren Sie, ob alle pneumatischen Verbindungen angeschlossen sind . Falls das Fluid nicht mittels Kartusche, sondern direkt WICHTIG mit einem Schlauch (z .
-
Page 12: Reinigung Und Wartung
Sicherheitsdatenblatts des zu dosie- renden Mediums über etwaig davon ausgehende Gesundheitsgefahren zu informieren und entspre- chende Sicherheitsvorkehrungen im Umgang mit dem Dosiermedium zu treffen . Die Bauteile sind behutsam zu behandeln . VIEWEG haftet nicht für Schäden aus unvorsichti- gem Umgang . -
Page 13: Reinigung
Bedienungsanleitung Membranventil DV-5625 VIEWEG 7.1 Reinigung Reinigen Sie das Ventil regelmäßig, speziell wenn Sie Material dosieren das zur Aus- härtung neigt, oder zur möglichen Beschädigung von materialberührenden Teilen führen kann . copy 2 copy 3 Dosieren Sie zuerst den Materialbehälter leer, sodass der Materialweg im Ventil weitest- gehend leer dosiert ist und noch Luft austritt . -
Page 14: Detailzeichnungen Und Abmessungen
Bedienungsanleitung Membranventil DV-5625 VIEWEG Nachdem Sie die neue Membran auf den richtigen Abstand (0,4 mm – siehe Bild) gebracht haben um den Druckluftzylinder festzudrehen, drehen Sie die Membran mit einem Schraubenzieher an die notwendige Position gemäß nachfolgendem Bild . Schraubendreher Um den Ventilkopf wieder zu montieren, fixieren Sie diesen vorsichtig mit der Inbus- schraube . -
Page 15: Stück- Und Ersatzteilliste
Bedienungsanleitung Membranventil DV-5625 VIEWEG 9 Stück- und Ersatzteilliste... -
Page 16: Entsorgung
Bedienungsanleitung Membranventil DV-5625 VIEWEG 10 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen . Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden . Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben um... -
Page 17: Technische Daten
Bedienungsanleitung Membranventil DV-5625 VIEWEG 11 Technische Daten Betriebsdruck 4,0 – 6,0 bar Max . Materialdruck 5 bar Schaltfrequenz 500 Zyklen / min Durchflussrate 300 ml / min (Wasser bei 2 bar) Min . Dosiermenge 0,001 ml (materialabhängig) Prinzip Membranventil Anschlüsse... -
Page 18: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht . Membranventil Produkt: Typ: DV-5625 Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt: •... - Page 19 Operating Instructions diaphragm valve DV-5625 VIEWEG Inhaltsverzeichnis 1 General information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 1 .
-
Page 20: General Information
Operating Instructions diaphragm valve DV-5625 VIEWEG 1 General information Dear customer, Thank you for choosing our dispensing valve DV-5625 . To ensure proper operation, please carefully read the following pages for correct operating and maintenance instructions . Keep these instructions handy for future reference . -
Page 21: Scope Of Delivery
Operating Instructions diaphragm valve DV-5625 VIEWEG 1.3 Scope of delivery The following accessories are included with the DV-5625 valve: Operating instructions Diaphragm valve DV-5625 (e.g. DV-5625-MED) Needle assortment, small (Item no . 990062-K) Compressed air inlet (Art . - Nr . V-0036) -
Page 22: Danger From Toxic Liquids And Vapours
Worn or damaged parts must be replaced or repaired immediately . Do not change or modify the unit and use only original spare parts and accessories from VIEWEG, otherwise the warranty will become void . Never exceed the permissible operating pressure . -
Page 23: Fire And Explosion Hazards
Operating Instructions diaphragm valve DV-5625 VIEWEG Store hazardous liquids only in designated containers and dispose of liquids properly . 2.3 Fire and Explosion Hazards Solvents and vapors in the work area may explode or CAUTION ignite . The risk of fires and explosions can be reduced: Use the micro-dispensing system only in well- ventilated areas . -
Page 24: About Your Dispensing Valve
Operating Instructions diaphragm valve DV-5625 VIEWEG 3 About your dispensing valve Part description of the DV-5625 Driving part Dispensing part 1 Flow rate adjust knob 6 Diaphragm 2 Scale 7 Material Input (G 1/8") 3 Air inlet (M5) 8 Material output... -
Page 25: Principle Of Operation
Operating Instructions diaphragm valve DV-5625 VIEWEG 4 Principle of operation Dispensing OFF Dispensing ON Stroke short long py 2 copy 3 Shot volume small large copy 1 copy 1 copy 2 copy 1 copy 2 copy 2 copy 1 copy 3... -
Page 26: Connections
DV-5625 series material line example for installation operating air inlet material inlet 6 Commissioning 1 . Fasten the valve firmly using mount hole . (M5*P0 . 8 *D98) or use a clamping ring for valves . - Page 27 Operating Instructions diaphragm valve DV-5625 VIEWEG Do not tighten the fitting too deep into the valve . NOTICE Check that all fluid connections are properly NOTICE connected and tight . Check that all pneumatic con- nections are properly connected .
-
Page 28: Maintenance And Cleaning
. Appropriate safety precautions must be observed when handling the material to be dispensed . The components must be handled with care . VIEWEG is not liable for damage resulting from careless handling . -
Page 29: Cleaning
Operating Instructions diaphragm valve DV-5625 VIEWEG 7.1 Cleaning Clean the valve regularly, especially when dispensing material that tends to harden and cure quickly or can lead to possible damage to parts in contact with the material . Purge the material container until empty so that the material wetted path in the valve is... -
Page 30: Detailed Drawings And Dimensions
Operating Instructions diaphragm valve DV-5625 VIEWEG correct distance (0 . 4 mm - see picture) to tighten the air cylinder, turn the diaphragm with a screwdriver to the necessary position according to the following picture . To reassemble the valve head, carefully fix it with the Allen screw . Screw the set screw screwdriver back in when the valve is assembled . -
Page 31: Parts And Spare Parts List
Operating Instructions diaphragm valve DV-5625 VIEWEG 9 Parts and spare parts list... -
Page 32: Disposal
Operating Instructions diaphragm valve DV-5625 VIEWEG 10 Disposal At the end of its service life, dispose of the valve in accordance with the applicable local regulations . Electrical parts can not be disposed of with household waste . According to Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), electrical equipment must be returned to the collection points set up for this purpose in order to be reused . -
Page 33: Technical Data
Operating Instructions diaphragm valve DV-5625 VIEWEG 11 Technical Data Operating pressure 4,0 – 6,0 bar Max . material pressure 5 bar Switching frequency 500 Cycles / min Flow rate 300 ml / min (water at 2 bar) Min . dispensing amount... -
Page 34: Declaration Of Conformity
. Diaphragm valve Product: Type: DV-5625 Series Manufacturer: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Germany Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 The following harmonised European standards have been applied: •... - Page 35 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Page 36 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
