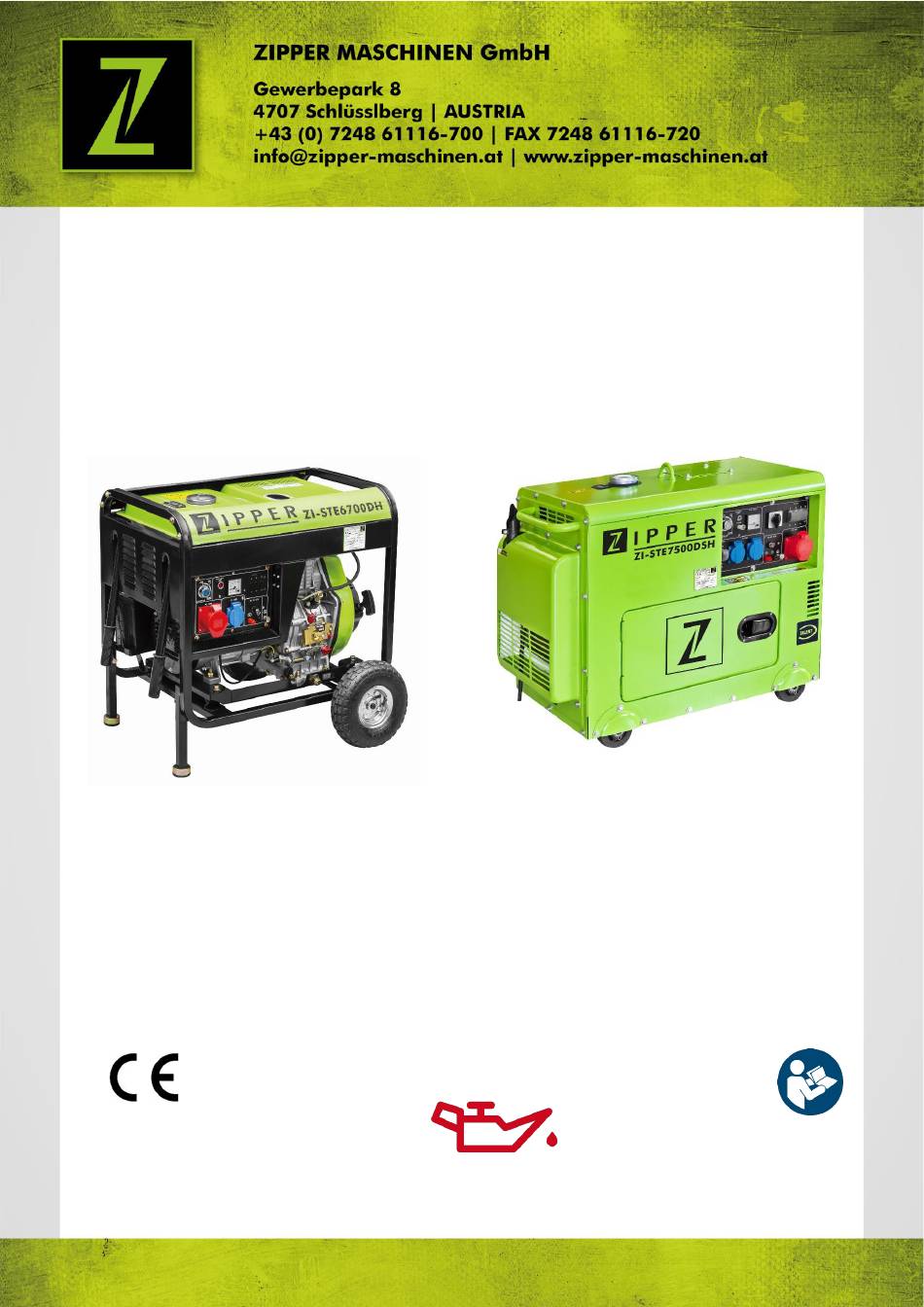

Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
SL
NAVODILO ZA UPORABO
ZI-STE6700DH
EAN: 9120039233499
ACHTUNG: Öl kontrollieren!
Motor startet nicht bei Ölmindermenge!
POZOR: Preverite olje!
Motor se ne zažene, če je nivo olja prenizek!
Edition: 28.07.2020 – Revision - 01 – RaR - DE/EN/SL
STROMERZEUGER
GENERATOR
GENERATOR
ZI-STE7500DSH
EAN: 9120039233505
ATTENTION: Check Oil!
Engine doen't start with low oil!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-STE6700DH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZIPPER MASCHINEN ZI-STE6700DH

Summary of Contents for ZIPPER MASCHINEN ZI-STE6700DH

  • Page 1 BETRIEBSANLEITUNG STROMERZEUGER Übersetzung / Translation USER MANUAL GENERATOR NAVODILO ZA UPORABO GENERATOR ZI-STE7500DSH ZI-STE6700DH EAN: 9120039233505 EAN: 9120039233499 ACHTUNG: Öl kontrollieren! ATTENTION: Check Oil! Motor startet nicht bei Ölmindermenge! Engine doen’t start with low oil! POZOR: Preverite olje! Motor se ne zažene, če je nivo olja prenizek!

  • Page 2: Table Of Contents

    13.1.2 Checking the fuel tank level ................ 23 13.1.3 Check the air filter..................23 13.1.4 Grounding ....................23 13.2 First use ......................24 13.3 Operation ......................24 13.3.1 Starting the engine: .................. 24 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 3 23.1 Ersatzteilbestellung / spare parts order / Naročanje rezervnih delov ....42 24 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY / IZJAVA O SKLADNOSTI 25 GEWÄHRLEISTUNG (DE) 26 WARRANTY GUIDELINES (EN) 27 GARANCIJA (SL) 28 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 4: Sicherheitszeichen / Safety Signs / Varnostne Oznake

    Warning signs and/or stickers on the machine which are illegible or have been removed must be replaced immediately! Opozorilne znake in / ali nalepke na stroju, ki so nečitljivi ali odstranjeni, je treba nemudoma zamenjati! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 5: Technik / Technics / Tehnika

    2.Öleinfüllöffnung-Ölmessstab / 2. oil inlet – oil dipstick Ročica za plin / 2. odprtina za vlivanje olja in merilna palica ZI-STE7500DSH Bezeichnung / name / Naziv Auspuff / muffler 400V Steckdose / 400V power socket Izpuh Vtičnica 400 V ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 6: Technische Daten / Technical Details / Tehnični Podatki

    L Zajamčen nivo zvočne moči L Größe (LxBxH) /dimension (LxWxH) 740*510*660mm 940*540*765 Dimenzije (DxŠxV) Gewicht (netto - brutto) /weight (net- gross) 115 / 118kg 150 / 160kg Teža (neto/bruto) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 7: Lieferumfang / Delivery Content / Vsebina Pošiljke

    Bedienungsanleitung / manual / Navodilo za uporabo Räder / wheels / Kolesa Fußestreben / foot rods / palice za noge Gummifüße / rubber feet / gumijaste noge Achse / axes / osi ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 8: Vorwort (De)

    © 2018 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das für ZIPPER Maschinen zuständige Gericht als vereinbart. Kundendienstadresse ZIPPER MASCHINEN GmbH Gewerbepark 8, A-4707 Schlüsslberg...

  • Page 9: Sicherheit

    Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge. Anforderungen an Benutzer Die körperliche und geistige Eignung sowie die Kenntnis und das Verständnis der Betriebsanleitung sind Voraussetzungen für den Betrieb der Maschine.

  • Page 10: Allgemeine Sicherheitshinweise

    (Explosionsgefahr!).  Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch.  Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör. Spezielle Sicherheitshinweise zum Betrieb der Maschine  Stromerzeuger nicht verwenden bei Regen, Nässe bzw. hoher Luftfeuchtigkeit.

  • Page 11: Gefahrenhinweise

    Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 12: Lieferumfang Prüfen

    Pol (2) schwarz mittels Schraubverbindung an die Batterie klemmen. Beide Polabdeckungen (2a, 3a) anschließend wieder anbringen um die beiden Pole zu schützen. ZI-STE7500DSH Die Maschine wird komplett montiert geliefert, es ist lediglich die Batterie an zu klemmen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 13: Checkliste Vor Der Inbetriebnahme

    Verwenden Sie für den Betrieb des Stromerzeugers Motoröl, das folgende Bedingungen erfüllt:  geeignet für Diesel-Motoren  0W30 oder 15W40 API  mit der Klassifizierung CF/ CH-4/ oder CI-4 Motoröl mit SAE Viskositätsgrad 15W- 40 wird für den Ganzjahresbetrieb empfohlen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 14: Füllstand Des Kraftstofftanks Überprüfen

    H I N W E I S Vor dem Start die Prüfungen vor Inbetriebnahme durchführen. 7.3.1 Starten des Generators:  Öffnen Sie den Kraftstoffhahn.  Bringen Sie den Gashebel in die Position „RUN“. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 15: Stoppen Des Generators

    Das rote Anschluss ist dabei der (+) Pol der Stromversorgung. Der schwarze Anschluss der (-) Pol der Stromversorgung 8 WARTUNG Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 16: Instandhaltungstabelle

    1. Die Ölablassschraube entfernen. 2. Das ganze Altöl in einen Behälter laufen lassen. 3. Die Ölablassschraube wieder montieren. 4. Das frische Öl mit den empfohlenen Graden einfüllen. 5. Ölstand prüfen und Ölmessstab wieder einschrauben. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 17: Transport / Lagerung

    Last Ungleichmäßige  Unausgeglichene Last vorhanden  Gesamte Last wegnehmen. Dann Ausgangsspannung wieder einzeln aufbringen, um festzustellen, welche der Lasten die ungleichmäßige Funktion hervorruft Geräuschvoller Betrieb  Lose Schraubverbindungen  Alle Montageschrauben festziehen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 18: Preface (En)

    Dear Customer! This manual contains information and important instructions for the installation and correct use of the ZIPPER generators ZI-STE6700DH and ZI-STE7500DSH. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine".

  • Page 19: Safety

    Modify, circumvent or disable the safety devices of the machine. The prohibited/hazardous use or disregard of the information and instructions presented in this manual will result in the voiding of all warranty and damage claims against Zipper Maschinen GmbH. 11.2 User Requirements The physical and mental suitability as well as knowledge and understanding of the operating instructions are prerequisites for operating the machine.

  • Page 20: Safety Instructions

    Despite intended use, certain residual risks remain.  Risk of burns: Touching the mufflers, exhaust and other machine components which can be hot after prolonged continuous operation or when the engine is hot cause severe burns. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 21: Assembly

    After delivery, check the machine immediately for transport damage and missing Parts. ZI-STE6700DH: The machine is delivered almost fully assembled. If desired, the transport unit can be mounted and battery have to be connected. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 22: Operation

    N O T I C E Engine oil and fuels are toxic and must not be released into the environment! Follow the instructions of the supplier and, if necessary, contact your local authorities for information on proper disposal. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 23: Checking The Fuel Tank Level

    13.1.4 Grounding Before starting up the machine, have it grounded by a qualified electrician! If the machine is intended for mobile operation, get a grounding cable with sufficient cross section from your electrical retailer. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 24: First Use

    If no problem occurs, more consumers can be connected. If the generator shuts down, the required power was probably too high. N O T I C E Make sure, the max. power output of the generator is not exceeded. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 25: Maintenance

    N O T I C E Changing the oil is easier when the engine is still warm.  Remove the oil outlet screw. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 26: Disposal

     Unbalanced load available  Disconnect all electrical consumers. voltage Then apply again individually to determine which consumer causes the uneven loads. High noise level  Loose screw connections  Tighten all screws ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 27: Uvod (Sl)

    Ta dokument je avtorsko zaščiten. Vse pravice pridržane. Ponatis, prevod in jemanje slikovnega materiala ni dovoljeno in se sodno preganja. Kraj sodne pristojnosti za firmo ZIPPER Maschinen je pristojno sodišče, ki je dogovorjeno v pogodbi. Naslov servisne službe ZIPPER MASCHINEN GmbH Gewerbepark 8, A-4707 Schlüsslberg...

  • Page 28: Varnost

    Za materialno škodo ali telesne poškodbe, ki so posledica kakršnega koli drugega načina uporabe, ZIPPER MASCHINEN ne prevzema nikakršne odgovornosti ali garancije. Tehnične omejitve 17.1.1...

  • Page 29: Splošni Varnostni Napotki

    če ugotovite netesna mesta v sistemu za gorivo.  Bencin hranite samo v za ta namen predvidenih in atestiranih posodah. 17.6 Opozorila na nevarnost Kljub namenski uporabi še vedno obstajajo določena tveganja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 30 Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči materialno škodo, če je ne preprečimo. Kljub vsem varnostnim predpisom pa sta zdrav razum in ustrezna tehnična kvalifikacija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost. Varnost pri de ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 31: Montaža

     Gorivo polnite samo z vstavljenim filtrom.  Gorivo napolnite največ do filtra / oznake.  Po polnjenju goriva ponovno trdno privijte pokrov rezervoarja. O P O Z O R I L O ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 32: Kontrola Zračnega Filtra

    – po možnosti uporabite sredstvo za pomoč pri zagonu (Start sprej) in ga razpršite v dovodno odprtino  slaba baterija, nizek nivo kisline - obrnite se na strokovnjaka ali, če ste dovolj vešči, sami dolijte destilirano vodo ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 33: Zaustavitev Generatorja

    Iztekanje olja ali goriva iz О stroja Kontrola nivoja olja, po О potrebi dolijte olje Kontrola vijakov, če so se О О zrahljali ali odvili Menjava olja (О) О Menjava dizelskega goriva (О) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 34: Transport / Skladiščenje

    čist in suh. N A P O T E K Ko stroj skladiščite, morata biti z dovodni in izpustni ventil zaprta. Zato potegnite vrvico zaganjalnika do točke, kjer začutite upor (kompresijska točka). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 35: Odpravljanje Napak

     Zrahljani vijačni spoji  N A P O T E K Če sami ne morete opraviti nujnih popravil ali niste zanje ustrezno usposobljeni, se lahko za odpravo problema vedno obrnete na eno od servisnih služb. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 36 SCHALTPLAN / WIRING DIAGRAM 22 SCHALTPLAN / WIRING DIAGRAM ZI-STE6700DH ZI-STE7500DSH ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 37: Explosionszeichnungen / Exploded Drawings / Razstavljena Risba

    No Description Diesel engine 8 Battery Generator 9 Battery Cable Connector assembly 10 Bolt M10x45 Output panel assembly 11 Flat washer 10 Capacitance 12 Spring washer 10 Bolt M6x22 13 Nut M10 Throttle cable ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 38 15 Flat washer 10 35 Electromagnet 16 Nut M10 36 Throttle cable 17 Bracket 37 Bolt M8x40 18 Nut M10 38 Nut M8 19 Spring washer 10 39 Bracket 20 Flat washer 10 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 39 20 Clip 9 Bolt M6x22 13 Fuel filter connect cover 21 Pipe tee Big Flat washer 6 14 Gasket-fuel drain 22 Fuel overfill pipe Sheath 15 Fuel drain cock Cushion 16 Nut M6 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 40: Ste 7500Dsh

    EXPLOSIONSZEICHNUNGEN / EXPLODED DRAWINGS / RAZSTAVLJENA RISBA 23.2 STE 7500DSH ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
  • Page 41 EXPLOSIONSZEICHNUNGEN / EXPLODED DRAWINGS / RAZSTAVLJENA RISBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 42: Ersatzteile / Spare Parts / Rezervni Deli

    Naslov naročila je mogoče najti pod naslovom službe za stranke v predgovoru te dokumentacije. (DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile) (EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...

  • Page 43: Gewährleistung (De)

    GEWÄHRLEISTUNG (DE) GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails...

  • Page 44: Warranty Guidelines (En)

    WARRANTY GUIDELINES (EN) 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.

  • Page 45: Garancija (Sl)

    28 GARANCIJA (SL) 1.) Garancija: Firma ZIPPER Maschinen daje 2-letno garancijo na mehanske in električne sestavne dele za neprofesionalno uporabo. Za profesionalno uporabo daje 1-letno garancijo, ki začne teči od dneva nakupa s strani končnega uporabnika/kupca. Če se v tem obdobju pokažejo na stroju napake, ki se ne nanašajo na primere, ki so navedeni v točki 3, bo firma Zipper po lastni presoji popravila ali...
  • Page 46 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-STE6700DH & ZI-STE7500DSH...
