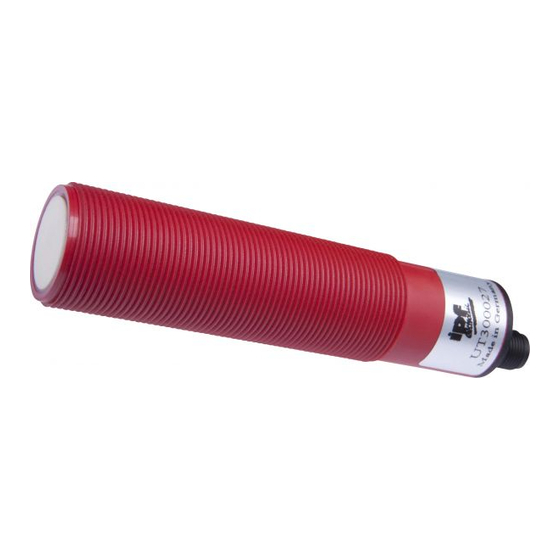

ipf electronic UT300027 Manual

UT300027
T I
EACH N
*

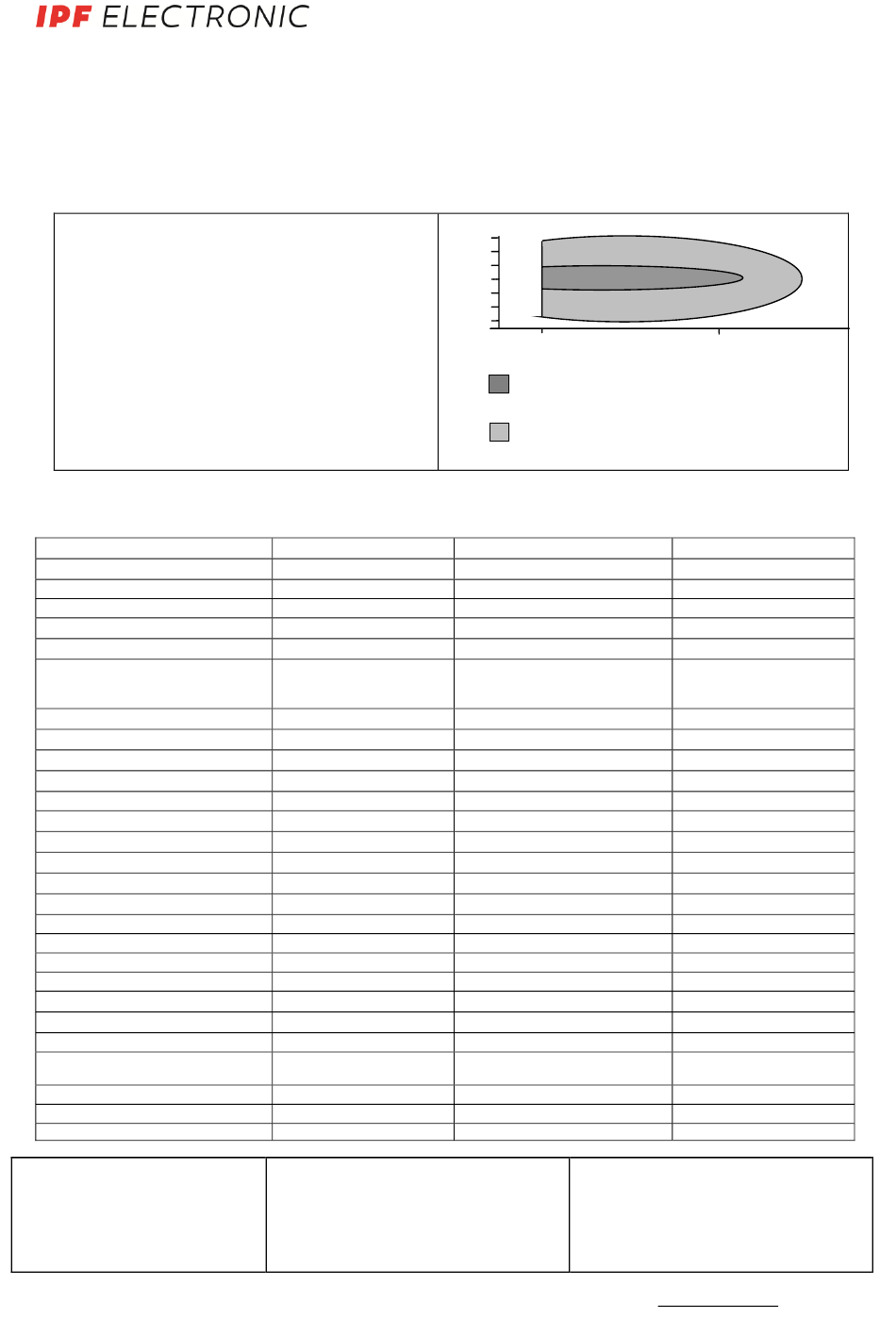

Detection Range/ Erfassungsbereich/Plage
de détection:
Sensors/ Sensoren/ Capteurs 5 pin connector : included / beinhaltet / comprend
Technical Data / Technische Daten/ Données techniques
Specifications at 25° typically/ typisch/ typiques
Detection range
Beam angle(°)
Carrier frequency
Temperature compensat.
Analogue output
Repeatability
Response time
Target speed <1m/s
Stepp response
Linearity
Output adjustment
Switching outputs
Repeatability
Switching frequency
Hysteresis
Output circuit
Set point adjustment
NO or NC
Set point indicator
Alignment LED
Temperature range
Storage temperature range
Supply voltage
Current consumption without load
Circuit protection
Reverse polarity
Voltage spikes on supply and output
lines
Short circuited switching output
Sealing IP
Housing
!!! WARNING !!!
PERSANAL INJURI
DO NOT USE these products as safety or
emergency stop devices, or in any other
application where failure of the product could
result in personal injury.
Failure to comply with these instructions could
result in death or serious injury.
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena
*
Erfassungsbereich
Schallkegelöffnung (°)
Trägerfrequenz
Temperaturkompensation
Analogausgänge
Wiederholgenauigkeit
Ansprechzeit
Ojektgeschwindigkeit <1m/s
Sprungantwort
Linearitätsfehler
Einstellung des Ausgangs
Schaltausgänge
Wiederholgenauigkeit
Schaltfrequenz
Hysterese
Ausgangsschaltung
Schaltpunkteinstellung
NO oder NC
Schaltpunktanzeige
Ausrichthilfe LED
Temperaturbereich
Lager Temperatur
Versorgungsspannung
Stromverbrauch ohne Last
Schutz gegen
Verpolung
Spannungsspitzen in
Versorgungsleitungen
Kurzschluß des Ausgangs
Schutzart IP
Gehäuse
!!! WARNUNG !!!
PERSONENSCHADEN
Diese Produkte dürfen weder als Sicherheits- oder Not-
Abschaltgeräte noch in anderen Anwendungen, bei denen
ein Fehler an diesem Produkt zu Personenschaden führen
könnte, eingesetzt werden.
Missachtung dieser Anweisungen kann zu schweren
Verletzungen oder zum Tod führen.
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
Ultrasonic Distance Sensor
Ultraschall Abstandssensor
Capteurs Ultrasoniques
2 S
ANALOGUE AND WITCHING OUTPUTS
A
NALOGAUSGANG UND
S
ORTIES ANALOGIQUE ET
mm
+ 300
-300
0 150
Guaranteed detection of a target 100x100 mm²
Sichere Erfassung eines Objektes 100x100 mm²
Détection assurée d'une cible de 100x100 mm²
Possible detection of a large target
Mögliche Erfassung eines großen Objektes
Détection possible d'une large cible
Portée
Angle du faisceau (°)
Fréquence porteuse
Compensat. en temp.
Sortie analogique
Répétabilité
Temps de réponse
Velocité du cible <1m/s
Présence / absence cible
Linéarité
Réglage de la sortie
Sorties à seuils
Répétabilité
Fréquence commutat.
Hystérésis
Circuit de sortie
Réglage points consig.
NO ou NC
Indication de l'etat seuil
DEL à l'alignement
Température service
Température stockage
Tension d'alim.
Courant consommé sans charge
Protections de circuit
Inversion de polarité
Transitoires sur alimentation
et sortie
Courts-circuits sur sortie à seuils
Degré de protection IP
Boîtier
!!! ATTENTION !!!
BLESSURES COPORELLES
NE PAS UTILISER ces produits en tant que dispositifs
d'arrêt d'urgence ou de sécurité, ni dans aucune autre
application où la défaillance du produit pourrait entraîner
des blessures corporelles.
L'inobservation de ces instructions peut entraîner la
mort ou de graves blessures.
info@ipf-electronic.com • www.ipf-electronic.com
│
MANUAL • Subject to alteration! Version: July 2004
*
2 S *
CHALTAUSGÄNGE
2 S
ORTIES A SEUIL
1500 mm
150 ... 1500 mm
8
200 kHz
Yes/Ja/oui
0 ... 10 V
± 2 mm ±0.4%
60 ms
300 ms
± 0.5% / 3mm
Teach In
2 NO/ NC ; PNP
± 2 mm ±0.4%
1 Hz
1 % / 2mm
Open collector 100 mA
Teach In
Teach In
2 LED
Yes/ Ja/ Oui
-15-+70 °C
-25-+85 °C
19-30 V DC
<=25 mA
Yes
Yes
Yes
67
Plastic/ Kunststoff/ Plastique
1
