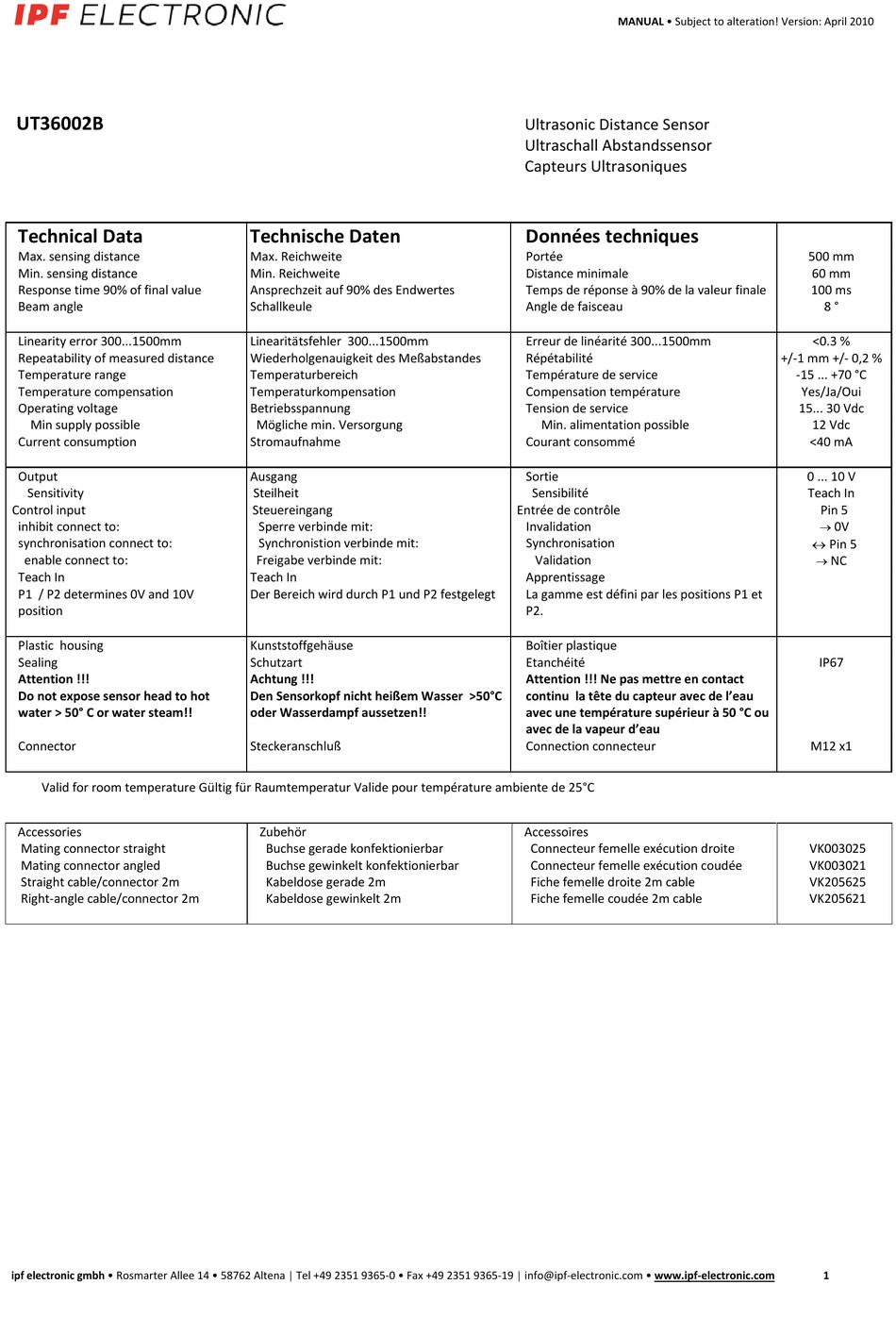

ipf electronic UT36002B Instructions

UT36002B
Technical Data
Max. sensing distance
Min. sensing distance
Response time 90% of final value
Beam angle
Linearity error 300...1500mm
Repeatability of measured distance
Temperature range
Temperature compensation
Operating voltage
Min supply possible
Current consumption
Output
Sensitivity
Control input
inhibit connect to:
synchronisation connect to:
enable connect to:
Teach In
P1 / P2 determines 0V and 10V
position
Plastic housing
Sealing
Attention !!!
Do not expose sensor head to hot
water > 50° C or water steam!!
Connector
Valid for room temperature Gültig für Raumtemperatur Valide pour température ambiente de 25°C
Accessories
Mating connector straight
Mating connector angled
Straight cable/connector 2m
Right-angle cable/connector 2m
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena
Technische Daten
Max. Reichweite
Min. Reichweite
Ansprechzeit auf 90% des Endwertes
Schallkeule
Linearitätsfehler 300...1500mm
Wiederholgenauigkeit des Meßabstandes
Temperaturbereich
Temperaturkompensation
Betriebsspannung
Mögliche min. Versorgung
Stromaufnahme
Ausgang
Steilheit
Steuereingang
Sperre verbinde mit:
Synchronistion verbinde mit:
Freigabe verbinde mit:
Teach In
Der Bereich wird durch P1 und P2 festgelegt
Kunststoffgehäuse
Schutzart
Achtung !!!
Den Sensorkopf nicht heißem Wasser >50°C
oder Wasserdampf aussetzen!!
Steckeranschluß
Zubehör
Buchse gerade konfektionierbar
Buchse gewinkelt konfektionierbar
Kabeldose gerade 2m
Kabeldose gewinkelt 2m
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
MANUAL • Subject to alteration! Version: April 2010

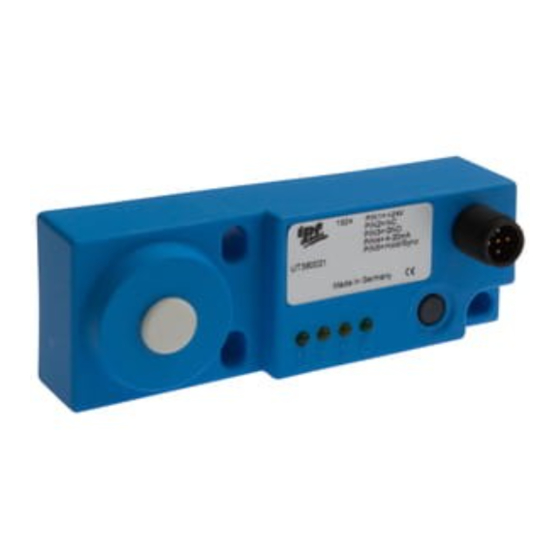

Ultrasonic Distance Sensor
Ultraschall Abstandssensor
Capteurs Ultrasoniques
Données techniques
Portée
Distance minimale
Temps de réponse à 90% de la valeur finale
Angle de faisceau
Erreur de linéarité 300...1500mm
Répétabilité
Température de service
Compensation température
Tension de service
Min. alimentation possible
Courant consommé
Sortie
Sensibilité
Entrée de contrôle
Invalidation
Synchronisation
Validation
Apprentissage
La gamme est défini par les positions P1 et
P2.
Boîtier plastique
Etanchéité
Attention !!! Ne pas mettre en contact
continu la tête du capteur avec de l'eau
avec une température supérieur à 50 °C ou
avec de la vapeur d'eau
Connection connecteur
Accessoires
Connecteur femelle exécution droite
Connecteur femelle exécution coudée
Fiche femelle droite 2m cable
Fiche femelle coudée 2m cable
info@ipf-electronic.com • www.ipf-electronic.com
│
500 mm
60 mm
100 ms
8 °
<0.3 %
+/-1 mm +/- 0,2 %
-15 ... +70 °C
Yes/Ja/Oui
15... 30 Vdc
12 Vdc
<40 mA
0 ... 10 V
Teach In
Pin 5

0V
 Pin 5

NC
IP67
M12 x1
VK003025
VK003021
VK205625
VK205621
1
