L-Acoustics SB118 User Manual

Subwoofer enclosure
Hide thumbs Also See for SB118:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

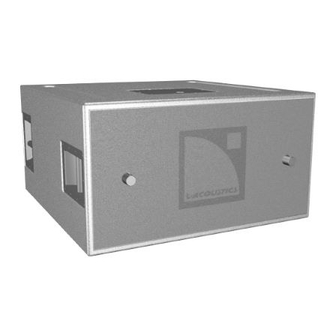

SB118
Subwoofer Enclosure
SB118
Enceinte Sub-Grave
VERSION 1.1
w w w . l - a c o u s t i c s . c o m
USER MANUAL
EN
MANUEL D'UTILISATION
FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SB118 and is the answer not in the manual?

Questions and answers

Related Manuals for L-Acoustics SB118

Summary of Contents for L-Acoustics SB118

  • Page 1 SB118 Subwoofer Enclosure SB118 Enceinte Sub-Grave VERSION 1.1 USER MANUAL MANUEL D’UTILISATION w w w . l - a c o u s t i c s . c o m...

  • Page 3: Safety Warnings

    1. Read this manual 2. Heed all safety warnings 3. Follow all instructions 4. The user should never incorporate equipment or accessories not approved by L-ACOUSTICS ® Sound Levels Sound systems are capable of producing high Sound Pressure Levels which can be dangerous and potentially cause hearing damage especially when exposed to them over a long period of time.
  • Page 4 SB118 Subwoofer Enclosure USER MANUAL VERSION 1.1 Heat Do not operate the product near any heat source, such as radiators or other devices. CAUTION Water and moisture Even if the product is weather-resistant, it can not be exposed to moisture (rain, sea spray, shower, steam) for a long period of time, nor put in direct contact or partially immersed in water.

  • Page 5: Ec Declaration Of Conformity

    13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France States that the following product: Acoustic loudspeaker, SB118 Is in conformity with the provisions of: Machinery Directive 98/37/EC Low Voltage Directive 73/23/EC Applied rules and standards:...

  • Page 6: Table Of Contents

    Connecting speakers ............................... 9 OPERATION System configuration ............................. 12 “STANDARD” mode............................. 12 7.2.1 Connecting the SB118 to the LA4 or LA8 ..................... 12 7.2.2 [SB118_60] and [SB118_100] presets....................13 “CARDIOÏD” mode............................... 14 7.3.1 Connecting the SB118 to the LA4 or LA8 ..................... 14 7.3.2...

  • Page 7: Introduction

    In order to obtain the address of the nearest distributor go to the internet website @ www.l-acoustics.com. Unpacking Carefully open the shipping carton and check the product for any noticeable damage. Each L-ACOUSTICS ® product is tested and inspected before leaving the factory and should arrive in perfect condition.

  • Page 8: System Approach

    Subwoofer Enclosure USER MANUAL VERSION 1.1 SYSTEM APPROACH ® The L-ACOUSTICS SB118 subwoofer enclosure is a recommended subwoofer companion for the XT, KIVA, ARCS , dV-DOSC, and KUDO systems, lowering the combined system operating range down to 32 Hz. ® ®...
  • Page 9 ® SP.7, SP10, and SP25 with respective lengths of 0.7 m/2.3 ft., 10 m/32.8 ft., and 25 m/82 ft. These cables allow connection of the SB118 enclosure to the LA4 amplified controller. Each cable is a ® 4-conductor cable with 4 mm conductor cross-section (13 SWG, 11 AWG) and features 4-point Speakon connectors.
  • Page 10 This cabinet design allows for maximum SPL output and extended low frequency response in a highly compact and very low profile enclosure. The 18” LF transducer employed in the SB118 features high power handling capacity combined with low distortion and thermal power compression. The nominal impedance of the SB118 enclosure is 8 ohms.

  • Page 11: Installation

    LA4 and LA8 amplified controllers. The LA4 can drive four SB118 enclosures (one per channel) and the LA8 can drive up to eight SB118 enclosures (2 per channel in parallel). Channel assignment varies according to the preset selected by the user for a given application.
  • Page 12 The following table provides information regarding the recommended length versus wire cross-section. Two cases are possible depending on the impedance load value connected to the LA4 or LA8 (8 Ω for a single SB118 enclosure, 4 Ω for two SB118 enclosures in parallel): SB118_UM_ML_1.1...
  • Page 13 Length for 1 SB118 / 8 Ω Length for 2 SB118 / 4 Ω According to the calculation in Table 1, a DO25/DOSUB-LA8 cable combination can be used to power two SB118 in parallel (4Ω load) with a damping factor still greater than 20.

  • Page 14: Operation

    Connecting the SB118 to the LA4 or LA8 Each of the SB118 enclosures is connected to an LA4 or LA8 output channel ranging from channel 1 through 4. On the LA8 only, additional cabinets can be grouped in pairs in parallel with the first ones. Therefore a single LA4 amplified controller can drive up to four SB118 enclosures (Figure 6), and a single LA8 amplified controller can drive up to eight SB118 enclosures (Figure 7).

  • Page 15: Sb118_60] And [Sb118_100] Presets

    Figure 7: Eight SB118 connected in parallel to an LA8 7.2.2 [SB118_60] and [SB118_100] presets The [SB118_60] preset features a 60 Hz low-pass filter allowing the SB118 to be used as a subwoofer companion for KUDO ® , dV-DOSC/dV-SUB, ARCS ®...

  • Page 16: Cardioïd" Mode

    Connecting the SB118 to the LA4 or LA8 Each of the SB118 enclosures is connected to an LA4 or LA8 output channel ranging from channel 1 through 4 where channel 1 is feeding the lower reversed enclosure. On the LA8 only, additional cabinets can be grouped in pairs in parallel with the first ones so as to build a second cardioïd array.

  • Page 17: Sb118_60_C] And [Sb118_100_C] Presets

    Figure 8: Two SB118 cardioïd arrays (front view) connected in parallel to an LA8 amplified controller 7.3.2 [SB118_60_C] and [SB118_100_C] presets The [SB118_60_C] preset features a 60 Hz low-pass filter allowing the SB118 to be used as a cardioïd subwoofer ® ®...

  • Page 18: Mono Hybrid" Mode

    The corresponding presets are available only in the LA4 library. 7.4.1 Connecting to the LA4 The enclosures connect to the LA4 outputs as follows: channels 1 and 2 are dedicated to the two SB118 enclosures, ® ® and channel 3 is dedicated to the first ARCS enclosure.

  • Page 19: Stereo Hybrid" Mode

    2 and 4 are dedicated to XT enclosures. Each XT enclosure can be paired in parallel with an additional XT of the same model. Therefore, a single LA4 amplified controller can drive up to four XT and two SB118 enclosures as shown in Figure 10.

  • Page 20: 8Xt_Sb118] And [12Xtp_Sb118] Presets

    8XT and passive 12XT enclosures, respectively. The frequency bandwidth of the system is extended down to 32 Hz and the crossover frequency between the SB118 and the XT LO section is 100 Hz. The recommended ratio is one SB118 for a pair of 8XT or one 12XT.

  • Page 21: Care And Maintenance

    Screws and rigging points resistant to oxidation. However, in order to ensure product performance and safety, it is essential to frequently inspect of the SB118 cabinet and its internal components. These checks need to be done on a regular basis depending on the conditions of system use.

  • Page 22: Loudspeaker Service

    (see section 8.4). 18” loudspeaker removing procedure 1. Install the SB118 enclosure in the vertical position, grill on the top. 2. Remove the grill by removing the 10 Phillips screws. 3. Remove the front bass-reflex panel by removing the 16 Phillips screws and 2 hex screws and their positioning studs.

  • Page 23: Specifications

    Available as a future development. Stacking vertical array Two stacking runners and two runner guides. Certified for up to 8 SB118 enclosures (secure the array using appropriate material). Pole mounting 35 mm/1.38 in. socket to pole mount one XT or P enclosure.
  • Page 25 1. Lire le présent manuel 2. Suivre les consignes de sécurité 3. Suivre les instructions 4. N’utiliser en aucun cas des équipements ou accessoires non approuvés par L-ACOUSTICS ® 5. Niveaux sonores Les systèmes de sonorisation sont capables de délivrer un niveau sonore SPL nuisible à la santé...
  • Page 26 SB118 Enceinte Sub-Grave MANUEL D’UTILISATION VERSION 1.1 7. Chaleur Ne pas utiliser le produit à proximité d’une source de chaleur telle qu’un radiateur ou autre. CAUTION Eau et humidité Bien que peu sensible à l’humidité, le produit ne peut être exposé de manière durable à des projections d’eau (pluie, embruns, douches, vaporisation) ni être au contact de l’eau ou partiellement...
  • Page 27 13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France Déclare que le produit suivant : Enceinte acoustique, SB118 Est conformes aux dispositions de : Directive Machine 98/37/CE Directive Basse tension 73/23/CE Règles et standards appliqués :...
  • Page 28 Connexion des enceintes............................9 EXPLOITATION Configuration d’un système........................... 12 Le mode “STANDARD”............................12 7.2.1 Raccordement du SB118 au LA4 ou au LA8 ..................12 7.2.2 Les presets [SB118_60] et [SB118_100]....................13 Le mode “CARDIOÏDE” ............................14 7.3.1 Raccordement du SB118 au LA4 ou LA8....................14 7.3.2...

  • Page 29: Introduction

    Si le produit nécessite une réparation ou pour tout renseignement sur la garantie, contacter un distributeur agréé. Pour obtenir les coordonnées du distributeur le plus proche consulter le site internet www.l-acoustics.com. Déballage du produit Dès réception, inspecter soigneusement le produit afin de détecter un éventuel défaut.

  • Page 30: Approche Système

    LA NETWORK MANAGER SB118 dV-DOSC KUDO dV-SUB SOUNDVISION Figure 1 : Systèmes et éléments compatibles avec le SB118 (partie 1) SB118_UM_ML_1.1 w w w . l - a c o u s t i c s . c o m 6 fr...
  • Page 31 ® SP.7, SP10, et SP25 de longueurs respectives 0,7 m/2.3 ft., 10 m/32.8 ft., et 25 m/82 ft. pour connecter l’enceinte SB118 au contrôleur amplifié LA4. Ces câbles comportent 4 (13 SWG, 11 AWG) et sont munis de connecteurs Speakon ®...

  • Page 32: Enceinte Sub-Grave Sb118

    L’enceinte sub-grave L-ACOUSTICS SB118 est équipée d’un transducteur de 18’’ monté dans une double enceinte bass-reflex. Grâce à cette configuration le SB118 délivre un niveau SPL maximal et un spectre étendu en basses fréquences à partir d’une enceinte compacte. Le transducteur 18’’ intégré dans l’enceinte SB118 délivre une forte puissance combinée à une distorsion et une compression thermique faibles.

  • Page 33: Installation

    Le plateau à roulettes optionnel L-ACOUSTICS ® SB118PLA (voir Figure 2) peut être accroché aux pions de fixation de l’enceinte SB118 (voir Figure 3) à l’aide de deux goupilles captives. Ce dispositif facilite et sécurise le transport de l’enceinte SB118. ®...
  • Page 34 Le tableau suivant précise la longueur maximale admissible d’un câble en fonction de sa section. Deux cas sont possibles selon la valeur de l’impédance de charge raccordée au contrôleur amplifié LA4 ou LA8 (8 Ω pour une enceinte SB118, 4 Ω pour deux enceintes SB118 connectées en parallèle) : SB118_UM_ML_1.1...
  • Page 35 Longueur pour 2 SB118 / 4 Ω Selon le Tableau , on peut utiliser l’assemblage des deux câbles DO25 et DOSUB-LA8 pour alimenter deux enceintes SB118 en parallèle (impédance 4 Ω) avec un facteur d’amortissement supérieur à 20. SB118_UM_ML_1.1 w w w . l - a c o u s t i c s . c o m...

  • Page 36: Exploitation

    Raccordement du SB118 au LA4 ou au LA8 Les enceintes SB118 sont raccordées chacune à l’une des sorties du contrôleur amplifié LA4 ou LA8. Sur le LA8 il est possible d’associer une autre enceinte SB118 en parallèle avec chaque première. Un seul contrôleur amplifié LA4 peut ainsi supporter jusqu’à...

  • Page 37: Les Presets [Sb118_60] Et [Sb118_100]

    Figure 7 : Huit enceintes sub-graves SB118 raccordées à un contrôleur amplifié LA8 7.2.2 Les presets [SB118_60] et [SB118_100] Le preset [SB118_60] établit un filtre passe-bas à 60 Hz pour utiliser les enceintes SB118 en complément des systèmes KUDO ®...

  • Page 38: Le Mode "Cardioïde

    Raccordement du SB118 au LA4 ou LA8 Les enceintes SB118 sont raccordées chacune à l’une des sorties 1 à 4 du contrôleur amplifié LA4 ou LA8, la sortie 1 étant réservée à l’enceinte retournée située en bas de la ligne. Sur le LA8 il est possible d’associer une autre enceinte SB118 en parallèle avec chaque première.

  • Page 39: Les Presets [Sb118_60_C] Et [Sb118_100_C]

    Figure 8 : Deux lignes cardioïdes SB118 connectées à un contrôleur amplifié LA8 (vue de face) 7.3.2 Les presets [SB118_60_C] et [SB118_100_C] Le preset [SB118_60_C] établit un filtre passe-bas à 60 Hz pour utiliser les enceintes SB118 en configuration cardioïde ® ®...

  • Page 40: Le Mode "Hybride Mono

    Les presets correspondants sont disponibles uniquement dans la bibliothèque du LA4. 7.4.1 Raccordement au LA4 Les enceintes SB118 sont raccordées chacune à l’une des sorties 1 et 2 du contrôleur amplifié LA4, et l’enceinte ARCS ® à la sortie 3. Il est possible d’associer une autre enceinte ARCS ®...

  • Page 41: Le Mode "Hybride Stéréo

    CAUTION Les enceintes SB118 sont raccordées chacune à l’une des sorties 1 et 3 du contrôleur amplifié LA4 et les enceintes XT à l’une des sorties 2 et 4. Il est possible d’associer deux autres enceintes XT du même modèle en parallèle avec les premières.

  • Page 42: Les Presets [8Xt_Sb118] Et [12Xtp_Sb118]

    SB118 et la voie grave de l’enceinte XT se situe à 100 Hz. La proportion recommandée est de un SB118 pour une paire d’enceintes 8XT ou une enceinte 12XT. Dans le menu de l’interface utilisateur du contrôleur amplifié LA4 sélectionner LOAD PRESET puis le preset désiré. Se reporter au manuel d’utilisation ‘‘LA4’’...

  • Page 43: Entretien Et Maintenance

    Toutefois, pour assurer les performances et la sécurité du produit, il est indispensable de vérifier fréquemment l’état de l’enceinte SB118 et de ses organes internes. La fréquence de ces vérifications dépend des conditions d’utilisation du système et la procédure de vérification comprend essentiellement trois étapes décrites en section 8.2. Si le haut-parleur doit être remplacé...

  • Page 44: Remplacement D'un Haut-Parleur 18

    Si un haut-parleur grave de 18’’ est détérioré il doit être démonté et remplacé en suivant la procédure décrite ci- ® dessous. Des kits de remembranage sont disponibles. Le remembranage peut aussi être effectué par L-ACOUSTICS (voir la section 8.4).

  • Page 45: Spécifications Techniques

    Posage d’une ligne verticale Deux champs rainurés et deux patins en plastique. Ensemble certifié jusqu’à 8 SB118 (arrimer la ligne avec du matériel approprié). Posage sur pied Une embase de 35 mm/1.38 in. pour le posage sur pied d’une enceinte des gammes XT ou P.
  • Page 46 Document Reference: SB118_UM_ML_1.1 _________________ © Copyright 2008 by L-ACOUSTICS ® Parc de la Fontaine de Jouvence, 91462 Marcoussis cedex, France _________________ Distribution date: December 16 , 2008 w w w . l - a c o u s t i c s . c o m...
