OPTICKÝ DETEKTOR KOUŘE SD-212(T)
Výrobek je určen k detekci vzniku požáru. Reaguje na výskyt kouře
požárním poplachem. Pro lokální varování má zabudovanou akustickou
sirénku. Zabudované relé poskytuje výstup poplachového signálu.
Detektor provádí pravidelně interní autotest.
Detektor užívá k detekci optickou komoru s extrémně nízkým pozadím,
které výrazně snižuje vznik planých poplachů při nastavené vysoké
citlivosti. Detektor velmi rychle reaguje na kouř vznikající doutnáním např.
dřeva, papíru, textilu apod. Méně vhodné použití, vycházející z fyzikálního
principu, je detekce požárů a otevřených ohňů s malým vývinem kouře a
vysokým nárůstem teplot.
Ke kompenzaci této vlastnosti je detektor SD-212T, navíc vybaven
teplotním senzorem aktivujícím poplach při překročení okolní teploty
v rozmezí 70-85°C v závislosti na rychlosti nárůstu teploty.
Detektor je napájen z externího napáječe a může být připojen
i k přídavným zařízením jako jsou např. signalizátory, řídící a ovládací
zařízení, ústředny apod. Poskytuje bezpotenciálový kontaktní výstup.
Volitelná je paměťová funkce výstupu. Detektor je opatřen výstupní
svorkovnicí, která je násuvná.
Technické parametry
Napájení
Výstupní relé
Citlivost detektoru
Detekční metoda
Detekce teplot (verze T)
Životnost
Odolnost proti VF rušení
Akustický výkon sirény
Určeno pro prostředí
Rozsah pracovních teplot
Relativní vlhkost
Skladovací teplota
Krytí
Rozměry
Splňuje požadavky EN ISO 12239
Výrobek je navržen a vyroben ve shodě s na něj se vztahujícími
ustanoveními: Nařízení vlády č. 169/1997 Sb.,ve znění nařízení vlády č.
282/2000 Sb. je-li použit dle jeho určení. Originál prohlášení o shodě je
na www.jablotron.cz v sekci poradenství.
Obsah dodávky: Detektor SD-212, 2x hmoždinka, 2x vrut
Instalace
Umístění detektoru se doporučuje především do všech prostor
s nebezpečím vzniku požáru.
v místnostech, kde se spí, v obývacích místnostech, kancelářích,
chodbách, halách, komorách, dřevěných stavbách, všude tam kde se
pohybují kuřáci a kde jsou užívány topidla všech druhů.
Detektor se instaluje na strop minimálně 10 cm od boční stěny a 60 cm
od kteréhokoliv rohu. Detektor pokryje cca 50 m
Do chodby delší než 9 m, doporučujeme instalovat alespoň 2 detektory
(na každý konec).
Detektor není vhodné umisťovat ve vrcholech půdních prostorů střech
tvaru A a všude tam, kde nedochází k přirozené termické cirkulaci
vzduchu.
Optický detektor kouře SD-212(T)
12 V / 2 mA (AC, DC)
(25 mA při poplachu)
kontakt max. AC – 1 A / 120 V
DC – 2 A / 24 V
÷
m = 0,05 0,07 dB při 1 m/s
dle ČSN EN 54-7
optický rozptyl světla
70°C – 85°C (dle tepl.nárůstu)
95 dB/m A (85 dB/3 m)
vnitřní všeobecné
-10 °C až +55 °C
25 % až 75 %
-20 °C až +70 °C
IP 40 (ČSN EN 60 529)
φ
120 x 40 mm
Zvláště se doporučuje
3
volného prostoru.
Nevhodná je též instalace v prostorách prašných, velmi vlhkých
(koupelny), v blízkosti ventilátorů a tepelných zdrojů. Detektor se může
umisťovat do míst s vyšší koncentrací výparů barev, rozpouštědel a do
kuchyní. Pozor, detektor velmi dobře reaguje na cigaretový kouř.
Při montáži postupujte takto:
•

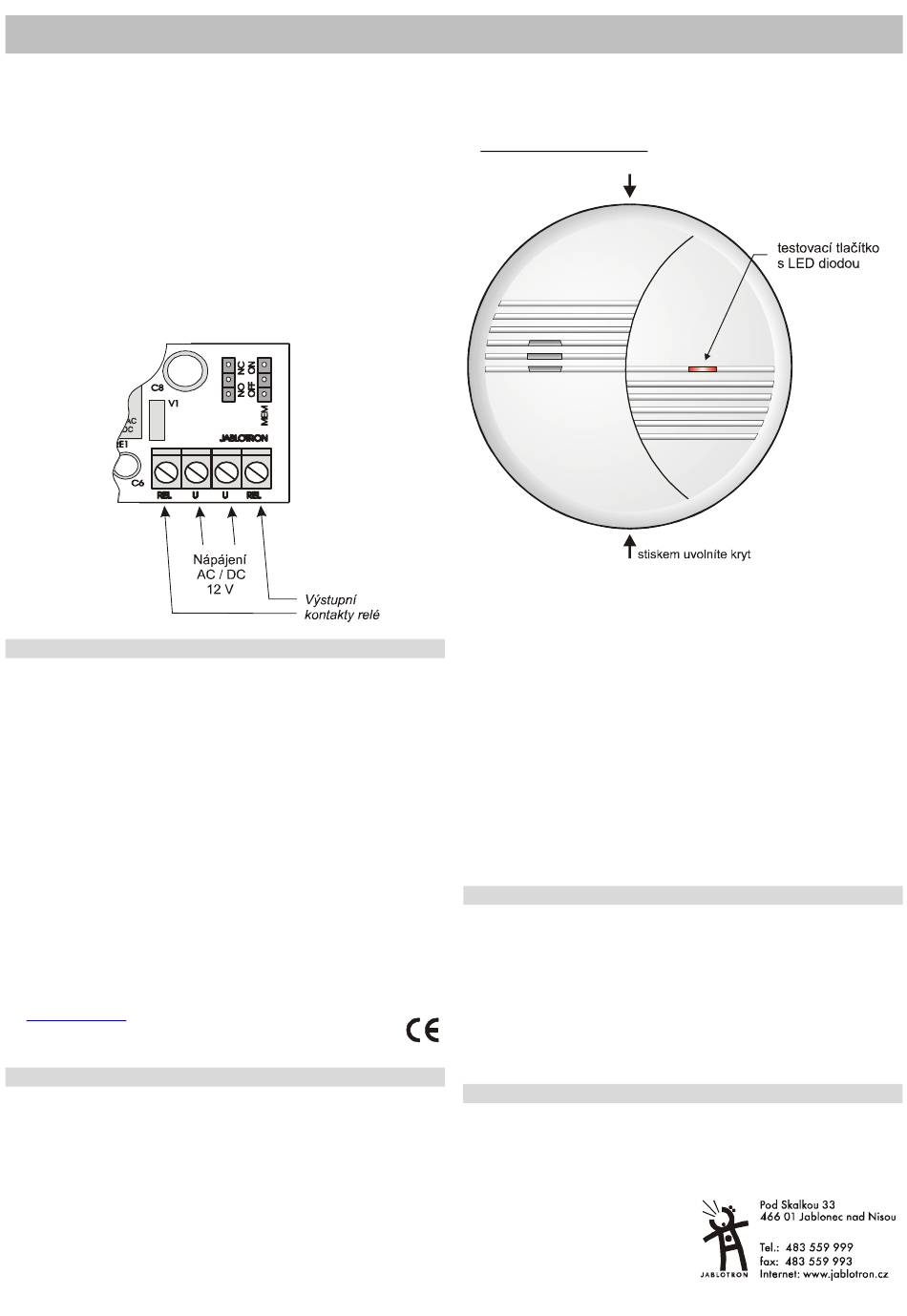

otevřete detektor stiskem krytu z boku (kolmo k prolisům)
•
pomocí dvou vrutů namontujte spodní část krytu na vybrané místo
(plast se nesmí dotažením vrutů deformovat) – rysky vyznačují
směr prolisů víka
•
nastavte požadovanou funkci výstupního relé pomocí jumperů
NO
NC
MEM ON
MEM OFF paměťová funkce relé vypnuta
•
před zapojením vodičů do svorkovnice detektoru si nejprve
prostudujte instalační manuál přijímací jednotky (ústředny)
•
připojte vodiče (svorkovnice je pro usnadnění montáže násuvná)
10 let
•
nasaďte víko detektoru do spodní části krytu tak, aby zapadly
30 V/m
západky - zkontrolujte že víko dobře drží
•
funkci detektoru zkontrolujete tak, že stiskem a podržením
testovacího tlačítka provede test detektoru (pokud je vše
v pořádku, aktivuje se za několik vteřin zabudovaná siréna a relé)
Normální provoz detektoru
Detektor provádí periodickou kontrolu připravenosti, kterou potvrzuje
slabým bliknutím signálky každých cca 40 sec. Pokud detektor vydává
pouze zvukový signál (bez bliknutí signálky), je jeho detekční citlivost
snížena a je nutné provést jeho servis.
Připravenost detektoru je též možno ověřit testovacím tlačítkem. Pokud
jej podržíte stisknuté, musí se do 5 sec. ozvat akustický signál a sepne
relé. Tento test doporučujeme provádět jednou měsíčně.
Je-li zaznamenána zvýšená koncentrace kouře, vyhlásí detektor
poplach. Poplach ustane až poklesem koncentrace kouře v prostoru
detektoru.
Údržba detektoru
montáž
Doporučujeme pravidelně (podle prašnosti prostoru) odstranit prach z
víka detektoru hadříkem. Vlastní komoru není možno rozebírat a
nedoporučujeme ji jakkoli čistit profouknutím. Je zde nebezpečí zanesení
prachových částic do vnitřku detekční komory.
Výrobek,
Poznámka:
neobsahuje žádné
materiály, nevyhazujte do odpadků,
ale předejte prodejci nebo přímo
výrobci.
1/2
kontakty relé v klidu rozepnuty
kontakty relé v klidu sepnuty
paměťová funkce relé zapnuta – kontakt se vrátí do
klidové polohy až po vyvětrání komory a odpojení
napájení (rozpojení jumperu MEM)
ačkoliv
škodlivé
MFN51104
