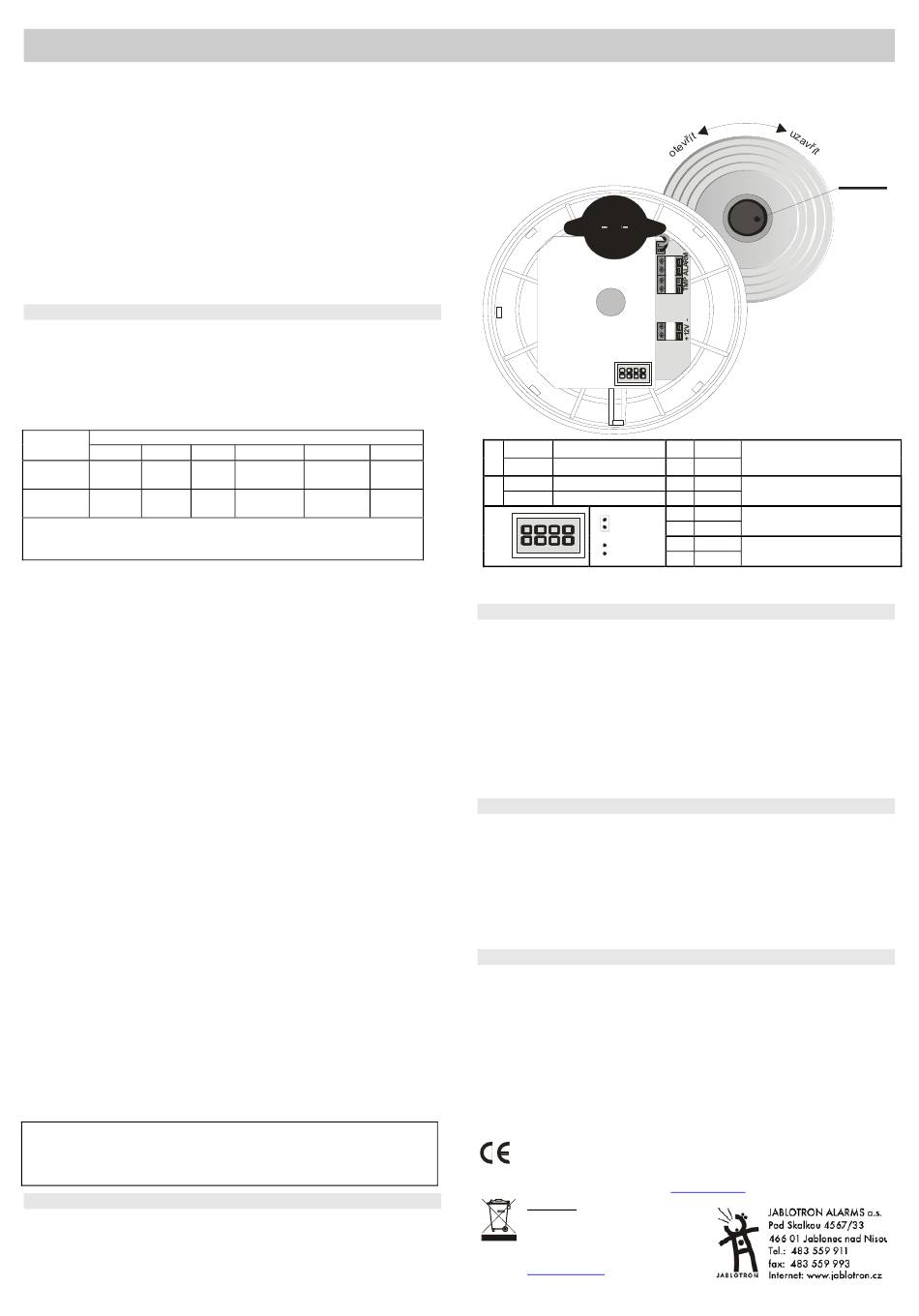

jablotron SD-280 Manual

Výrobek slouží k detekci požárního nebezpečí v interiéru obytných nebo
obchodních budov. Není určen k instalaci do průmyslového prostředí.
Pro lokální varování má zabudovanou varovnou sirénu a červenou signálku.
Napájí se z externích zálohovaných napájecích zdrojů typu A nebo B dle
ČSN EN 50131-6 nebo ústředen poplachových zabezpečovacích systémů.
Pro tyto ústředny poskytuje elektronické relé výstup poplachového signálu
svorkami OUT, informace o odejmutí detektoru z úchytu je k dispozici přes
svorky TMP (bezpotenciálový rozpínací kontakt).
SD-280 obsahuje dva samostatné detektory – optický detektor kouře a
teplotní detektor. Optický detektor kouře pracuje na principu rozptýleného
světla a je velmi citlivý na větší částice, které jsou v hustých dýmech, méně
citlivý je na malé částice vznikající hořením kapalin, jako je například alkohol.
Proto je vestavěn i detektor teplot, který má sice pomalejší reakci, ale na
požár vyvíjející rychle teplo s malým množstvím kouře tento detektor teplot
reaguje podstatně lépe. Mikroprocesor provádí digitální analýzu těchto
veličin, což výrazně zvyšuje odolnost vůči falešným poplachům.
Pokrytí prostoru a umístění detektoru
Kouř se přenáší do detektoru prouděním - musí být proto namontován tak,
aby kouř do detektoru proudil například po stropě. Je vhodný do většiny
objektů, ale nevhodný do volného prostoru nebo venkovního prostředí. Není
vhodný také tam, kde se kouř může před detekcí rozptýlit na velkou plochu,
zvlášť pod vysokými stropy – kouř pak nedosáhne k detektoru.
Pro montáž detektoru je rozhodující výška stropu. Od bodu, kde je
namontován, je schopen pokrýt kruhovou plochu o poloměru dle tabulky:
< 4,5
4,5÷6
detekce
7,5* m 7,5* m 7,5* m
kouře
detekce
5* m 5* m
teploty
nelze – v uvedeném rozsahu výšek nelze použít
nevhodné – běžně se v uvedených výškách nepoužívá
* – jedná se o poloměr plochy pod detektorem
• Umístění pod rovnými stropy
Z důvodu možné existence chladné vrstvy u stropu nesmí být detektory
zapuštěny do stropu. Vodorovná vzdálenost z jakéhokoliv místa v
chráněném prostoru k nejbližšímu SD-280 nesmí přesáhnout provozní
poloměr uvedený v tabulce.
• Umístění pod šikmými stropy
Pro SD-280 montované ve hřebenu šikmých stropů mohou být poloměry
uvedené v tabulce zvětšeny o 1 % na každý jeden stupeň sklonu stropu až do
maximálního zvětšení o 25 %. Pokud má chráněný prostor pilovitou
střechu, potom by měly být SD-280 namontovány v každém hřebenu.
Pokud je výškový rozdíl mezi horní a spodní částí hřebenu menší než 5 %
výšky hřebenu nad podlahou, potom může být střecha považována za plochou.
• Stěny, přepážky, zátarasy, příhradové stropy
SD-280 nesmí být montovány blíže jak 0,5 m od jakýchkoliv zdí nebo
přepážek. Pokud je místnost užší než 1,2 m, potom musí být detektory
montovány uvnitř střední třetiny šířky. V případě, že jsou místnosti rozděleny
na sekce pomocí zdí, přepážek nebo skladovacích regálů dosahujících do
0,3 m od stropu, na přepážky se pohlíží stejně, jako kdyby dosahovaly až
ke stropu, a sekce se považují za samostatné místnosti. Ve všech
směrech pod detektorem se musí udržovat volný prostor alespoň 0,5 m.
Stropy, které mají nepravidelnosti o rozměrech menších než 5% výšky
stropu, mohou být považovány za ploché a použijí se hranice poloměrů
z tabulky. Jakékoliv nepravidelnosti stropu (jako je nosník), které mají
rozměry větší než 5 % výšky stropu, jsou považovány za stěnu a platí
vše výše uvedené.
• Ventilace a pohyb vzduchu
Detektory nesmí být namontovány přímo u přívodu čerstvého vzduchu
například z klimatizace. Je-li vzduch přiváděn perforovaným stropem, nesmí
strop být perforován na poloměru alespoň 0,6 m okolo každého detektoru.
• Detektor tedy neumísťujte:
•
tam, kde špatně proudí vzduch (výklenky, rohy, vrcholy střech tvaru A apod.)
•
tam, kde se práší, kouří cigarety nebo se vyskytuje pára
•
v místech, kde intenzivně proudí vzduch (blízkost větráků, tepelných
zdrojů, vyústění vzduchotechniky, průduchů apod.)
•
v kuchyních a na místech, kde se vaří (pára, kouř a mastné výpary
mohou způsobit poruchy detekce).
Upozornění: Nejčastější příčinou nežádoucí aktivace
bývá nevhodné umístění detektoru.
Podrobnější pokyny k instalaci jsou uvedeny v ČSN TS 54-14.
Instalace detektoru
1. otevřete detektor pootočením krytu doleva
2. přišroubujte zadní plast na vybrané místo
3. připojte svorky OUT a TMP - před zapojením vodičů do svorkovnice
detektoru si nejprve prostudujte instalační manuál ústředny
4. nastavte požadované funkce detektoru - viz tabulka níže
Detektor požáru SD-280
Detektor požáru SD-280
výška stropu (m)
6÷8 8÷11 11÷25
7,5* m
nevhodné
5* m
nevhodné nelze
5. připojte napájení do svorek 12V
6. detektor potřebuje cca 20 sekund ke stabilizaci kdy svítí signálka.
Následně se provede test jehož úspěšnost je potvrzena pípnutím.
ON
> 25
1
OFF
nelze
ON
2
OFF
nelze
1
1 2 3 4
Při změně nastavení se automaticky do 10 sec. provede test detektoru a
poté se uloží nové nastavení
Požární poplach
Optický detektor: Po vniknutí kouře do detektoru během analýzy jako
předpoplach blikají LED. Pokud zakouření trvá, je spuštěn akustický poplach,
který začíná s nízkou intenzitou, poté přechází na plný výkon.
Teplotní detektor: Signalizace probíhá shodně s optickým detektorem.
Paměť poplachu: Zapíná a vypíná se pomocí DIPu 2 dle tabulky. V případě
zapnuté paměti události při poplachu signálka indikuje aktivaci detektoru i po
vyvětrání. Indikaci lze ukončit stiskem tlačítka.
Umlčení sirénky při poplachu: Po celou dobu požárního nebezpečí
detektor blikne vždy 2x krátce a současně houká (vyšší hlasitostí než při
testu). Při poplachu lze sirénku umlčet stisknutím testovacího tlačítka na cca
3sec. Pokud nedojde k vyvětrání kouře nebo poklesu teploty, akustická
signalizace je po cca 10 minutách znovu aktivována.
Testování detektoru
Test se provádí automaticky po připojení napájení nebo při změně nastavení
pinové lišty. Funkci detektoru lze ověřit stisknutím a podržením testovacího
tlačítka na cca 3 s. Pokud detektor jednou pípne a krátce zasvítí signálkou, je
v pořádku. Přitom dojde k sepnutí / rozepnutí výstupu (viz tabulka).
Tento test by měl být proveden nejméně 1x za 30 dní. V případě poruchy pípne
4x a trvale bliká. V takovém případě odpojte napájení na 1 minutu a pak ho znovu
zapojte. Pokud se cca po 1 minutě signálka opět rozbliká, předejte detektor do servisu.
Pozor: detektor nikdy netestujte rozděláváním ohně v objektu. Pro
testování kouřem se prodávají simulační testovací spreje.
Technické parametry
napájení
výstupy - poplachový - OUT
- sabotážní (poruchový) TMP
detekce kouře
citlivost detektoru kouře
detekce teplot
poplachová teplota
akustický výkon zabudované sirénky
rozsah pracovních teplot
rozměry
splňuje požadavky ČSN EN 14 604, A2 ČSN EN 54-5, ČSN EN 50130-4, ČSN EN 55022
1293-CPD-0095
Poznámka:
neobsahuje žádné škodlivé materiály,
nevyhazujte do odpadků, ale předejte
na sběrné
odpadu. Podrobnější informace na
www.jablotron.cz
1 / 2
1
3 OFF
NO spínací kontakt
4 OFF
NC rozp. kontakt
paměť zapnuta 3 ON
paměť vypnuta 4 OFF
3 OFF
ON
4 ON
3 ON
OFF
4 ON
9 – 15 V DC / 2,5 mA (100mA při poplachu)
(zdroj typu A nebo B dle ČSN EN 50131-6)
÷
m = 0,11
Detektor je navržen a vyroben ve shodě s na něj se
vztahujícími ustanoveními: Nařízení vlády č. 616/2006Sb.,
190/2002Sb., je-li použit dle jeho určení. Originál prohlášení
o shodě je na www.jablotron.cz
Výrobek, ačkoliv
místo elektronického
sekce Poradenství.
TEST
kouř (ČSN EN 14064) nebo
teplota (ČSN EN 54-5)
pouze kouř (ČSN EN 14604)
(ne teplota)
pouze teplota (ČSN EN 54-5)
(ne kouř)
Kouř a zároveň teplota (obě
podmínky současně)
60 V/ 100 mA max.
R = 68 Ω (ochrana
optický rozptyl světla
0,13 dB/m dle ČSN EN 14 604
třída A2 dle ČSN EN 54-5
+60 °C až + 70 °C
min. 85dB / 3 m
-10 až +70 °C
průměr 126 mm, výška 65 mm
v sekci Poradenství.
MLE51000
