jablotron SD-212SP Quick Start Manual

Výrobek je určen k detekci vzniku požáru. Pro lokální varování má
zabudovanou akustickou sirénku. Elektronické relé poskytuje výstup
poplachového signálu a detektor je vybaven také volitelnou funkcí
paměti poplachu. Pravidelně je prováděn interní autotest detektoru.
K detekci kouře se využívá principu rozptylu infračerveného světla
na pevných částicích v optické komoře. Detektor velmi dobře reaguje
na viditelný kouř, vznikající doutnáním např. dřeva, papíru, textilu
apod. Méně vhodné použití, je detekce požárů a otevřených ohňů
s malým vývinem kouře a rychlým nárůstem teplot (líh apod.). Pro
tento případ je detektor vybaven pomocným teplotním senzorem
aktivujícím poplach pokud dojde k překročení teploty v rozmezí 60 -
70°C (v závislosti na rychlosti teplotního nárůstu).

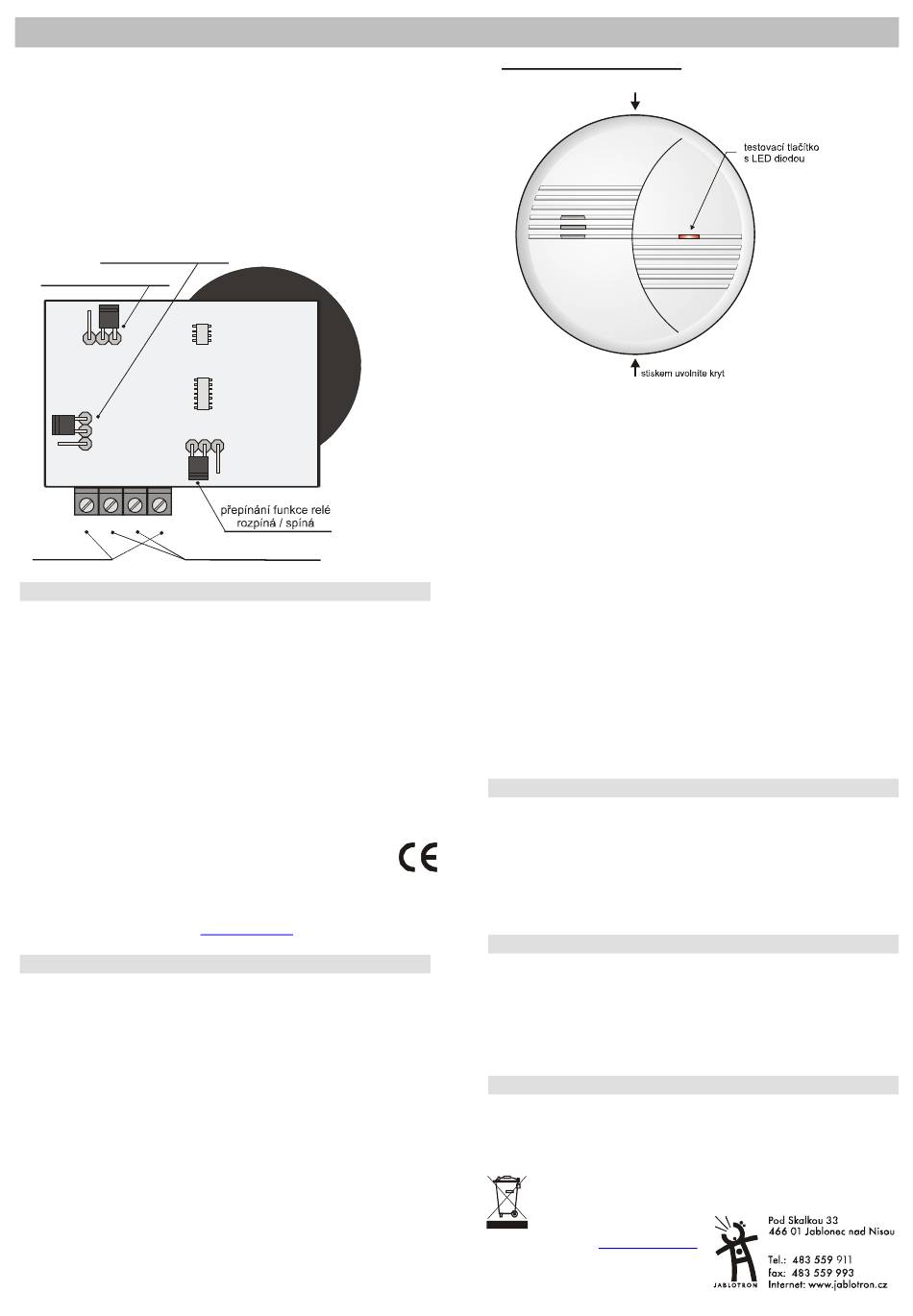

vypnutí / zapnutí sirénky
volba paměťové funkce
ON OFF
MEM
ON
SIR
OFF
NC
REL U U REL
výstup relé
Technické parametry
Napájení 10 – 15 V DC (libovolná polarita) / 3 mA (25 mA poplach)
Výstupní el. relé
m = 0,06 ÷ 0,08 dB při 1 m/s (dle ČSN EN 54-7)
Citlivost detektoru
Detekční metoda
Detekce teplot 60°C – 70°C (dle rychlosti teplotního nárůstu)
Životnost
Odolnost proti VF rušení
Akustický výkon sirény
Určeno pro prostředí
Rozsah pracovních teplot
Relativní vlhkost
Skladovací teplota
Krytí
Rozměry
Hmotnost
Obsah dodávky
Splňuje požadavky EN 14604, ČSN EN 54-7
Jablotron s.r.o. tímto prohlašuje, že tento detektor SD-212SP je ve shodě
se základními požadavky a dalšími příslušnými ustanoveními NV
č. 18/2003Sb a směrnice 1989/336/ES.
Originál prohlášení o shodě je na
Instalace
Umístění detektoru se doporučuje především do všech prostor se
zvýšeným rizikem požáru. Dále se doporučuje montáž v místnostech,
kde se spí, v obývacích místnostech, kancelářích, na chodbách,
v dřevěných stavbách, všude tam kde se pohybují kuřáci a kde jsou
užívána topidla všech druhů.
Detektor se instaluje na strop minimálně 10 cm od boční stěny a 60
cm od kteréhokoliv rohu. Detektor pokryje cca 50 m
Do chodby delší než 9 m, doporučujeme instalovat alespoň 2 detektory
(na každý konec).
Není vhodné detektor umisťovat ve vrcholech půdních prostorů střech
tvaru A a všude tam, kde nedochází k přirozené termické cirkulaci
vzduchu. Nevhodná je též instalace v prostorách prašných, velmi
vlhkých (koupelny), v blízkosti ventilátorů a tepelných zdrojů. Detektor
se může umisťovat do míst s vyšší koncentrací výparů barev,
rozpouštědel a do kuchyní.

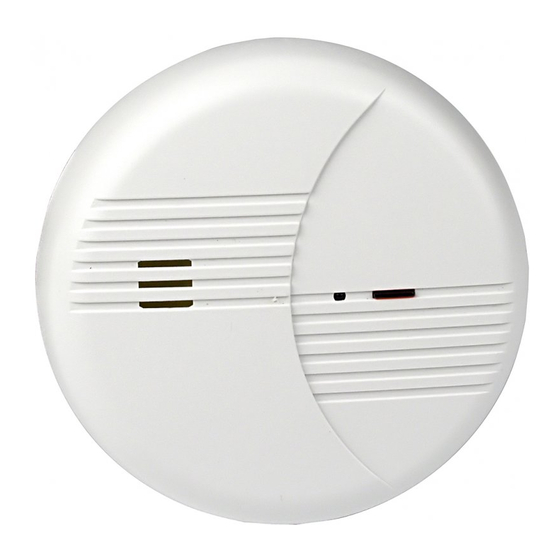

Optický detektor kouře SD-212SP
OPTICKÝ DETEKTOR KOUŘE SD-212SP
REL
NO
nápájení 10-15V DC
zatížení 0,1 A / 60 V, max 16 Ω
optický rozptyl světla
vnitřní všeobecné
-10 °C až +55 °C
25 % až 75 %
-20 °C až +70 °C
IP 40 (ČSN EN 60 529)
φ120 x 40 mm
Detektor SD-212SP,2x hmoždinka,2x vrut
www.jablotron.cz v sekci poradenství.
3
volného prostoru.
Při montáži postupujte takto:
•
otevřete detektor stiskem krytu z boku (kolmo k prolisům)
•
pomocí dvou vrutů namontujte spodní část krytu na vybrané
místo (plast se nesmí dotažením vrutů deformovat) – rysky
vyznačují směr prolisů víka
•
nastavte požadované funkce pomocí jumperu:
MEM ON paměťová funkce optické signalizace zapnuta,
signalizace se zruší až stiskem testovacího tlačítka nebo
vypnutím napájení
MEM OFF paměťová funkce vypnuta, optická signalizace se
vrátí do klidové polohy po vyvětrání komory a nebo po krátkém
(cca 5 s) přerušení napájení
REL NO
REL NC
SIR ON
SIR OFF
•
před zapojením vodičů do svorkovnice detektoru si nejprve
prostudujte instalační manuál přijímací jednotky (ústředny)
•
připojte vodiče (svorkovnice je pro usnadnění montáže
násuvná)
10 let
•
nasaďte víko detektoru do spodní části krytu tak, aby zapadly
30 V/m
západky - zkontrolujte že víko dobře drží
95 dB/m
Funkci detektoru zkontrolujete
testovacího tlačítka cca 3 s se provede test detektoru (pokud je vše
v pořádku, aktivuje se za několik vteřin zabudovaná siréna a relé).
Normální provoz detektoru
Detektor provádí periodickou kontrolu připravenosti, kterou potvrzuje
150 g
krátkým bliknutím signálky každých cca 60 sec.
Je-li zaznamenána zvýšená koncentrace kouře nebo teplota, začne
signální LED pravidelně blikat. Pokud koncentrace kouře neklesne,
vyhlásí detektor poplach aktivací výstupu a sirénou (SIR-ON). Poplach
(akustickou signalizaci) je možné přerušit stiskem testovacího tlačítka,
blikání signálky ustane až poklesem koncentrace kouře v prostoru
detektoru nebo stiskem testovacího tlačítka (MEM-ON).
Test detektoru
Funkci detektoru je možno ověřit testovacím tlačítkem. Pokud jej
podržíte stisknuté, provede se test optické komory a detekčních obvodů.
Do 3 sec. se musí aktivovat sirénka doprovázená blikáním signální LED
a rozepnutím nebo sepnutím elektronického relé. Pokud se akustická
signalizace neaktivuje a LED rychle bliká, je porucha optické části nebo
detekčních obvodů. V tomto případě předejte detektor do servisu. Tento
test doporučujeme provádět jednou měsíčně.
Údržba detektoru
Doporučujeme pravidelně (podle prašnosti prostoru) odstranit prach
z víka detektoru hadříkem. Vlastní komoru není možno rozebírat a
nedoporučujeme ji jakkoli čistit profouknutím. Je zde nebezpečí
zanesení prachových částic do vnitřku detekční komory.
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé
materiály, nevyhazujte do odpadků, ale předejte na sběrné
místo
odpadu.
informace
sekce Poradenství.
1
kontakty elektronického relé v klidu rozepnuty
kontakty elektronického relé v klidu sepnuty
vestavěná siréna bude funkční
vestavěná siréna bude vyřazena
tak, že stiskem a podržením
elektronického
Podrobnější
na www.jablotron.cz
MFN51204
