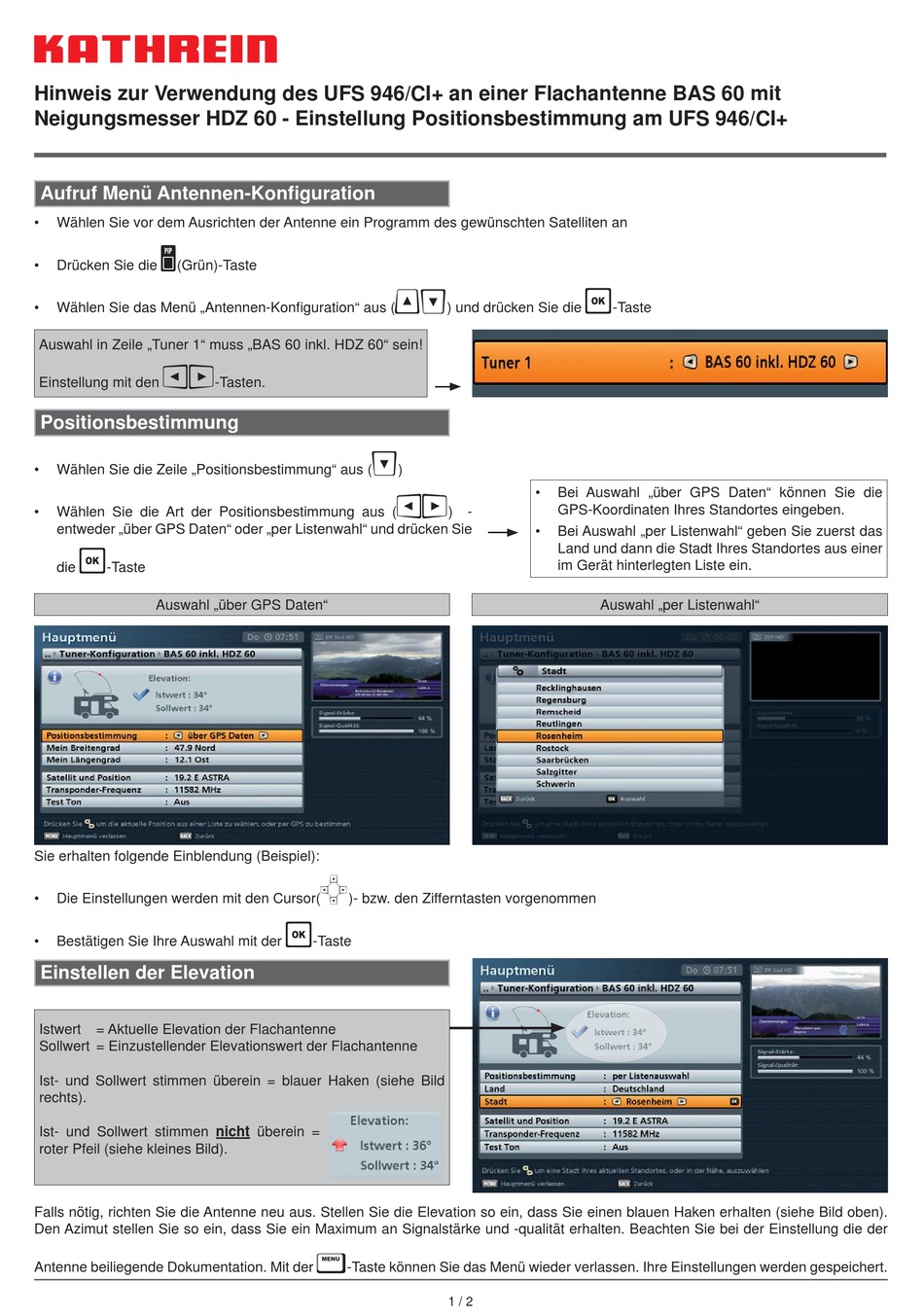

Kathrein UFS 946/CI+ Notes On Use

Hinweis zur Verwendung des UFS 946/CI+ an einer Flachantenne BAS 60 mit
Neigungsmesser HDZ 60 - Einstellung Positionsbestimmung am UFS 946/CI+
Aufruf Menü Antennen-Konfi guration
• Wählen Sie vor dem Ausrichten der Antenne ein Programm des gewünschten Satelliten an

• Drücken Sie die (Grün)-Taste
• Wählen Sie das Menü „Antennen-Konfi guration" aus (
Auswahl in Zeile „Tuner 1" muss „BAS 60 inkl. HDZ 60" sein!

Einstellung mit den
Positionsbestimmung
• Wählen Sie die Zeile „Positionsbestimmung" aus (
• Wählen Sie die Art der Positionsbestimmung aus (
entweder „über GPS Daten" oder „per Listenwahl" und drücken Sie

die -Taste
Auswahl „über GPS Daten"
Sie erhalten folgende Einblendung (Beispiel):
• Die Einstellungen werden mit den Cursor(
• Bestätigen Sie Ihre Auswahl mit der
Einstellen der Elevation
Istwert = Aktuelle Elevation der Flachantenne
Sollwert = Einzustellender Elevationswert der Flachantenne
Ist- und Sollwert stimmen überein = blauer Haken (siehe Bild
rechts).
Ist- und Sollwert stimmen nicht überein =
roter Pfeil (siehe kleines Bild).
Falls nötig, richten Sie die Antenne neu aus. Stellen Sie die Elevation so ein, dass Sie einen blauen Haken erhalten (siehe Bild oben).
Den Azimut stellen Sie so ein, dass Sie ein Maximum an Signalstärke und -qualität erhalten. Beachten Sie bei der Einstellung die der
Antenne beiliegende Dokumentation. Mit der
-Tasten.


)- bzw. den Zifferntasten vorgenommen

-Taste

-Taste können Sie das Menü wieder verlassen. Ihre Einstellungen werden gespeichert.

) und drücken Sie die
)
• Bei Auswahl „über GPS Daten" können Sie die

GPS-Koordinaten Ihres Standortes eingeben.
) -
• Bei Auswahl „per Listenwahl" geben Sie zuerst das
Land und dann die Stadt Ihres Standortes aus einer
im Gerät hinterlegten Liste ein.
1 / 2

-Taste
Auswahl „per Listenwahl"
