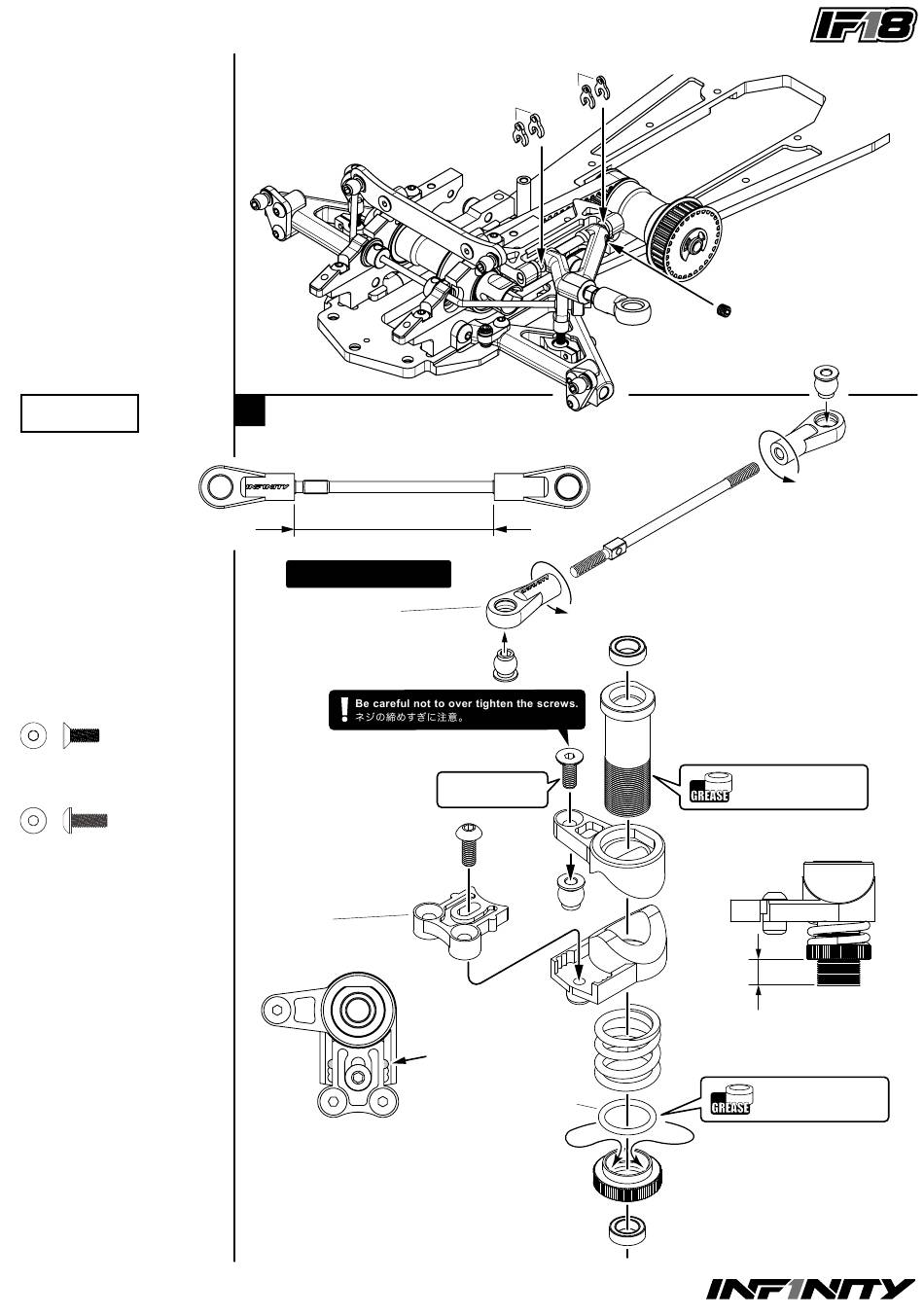

Creation Model Infinity IF18 Instruction Manual page 9

BAG E
M3x8mm Flat Head Screw
フラッ トヘッ ド スクリュー
M3x8mm Button Head Screw
ボタンヘッ ド スクリュー
6
44.5mm 44.5mm
L/R
Assemble both L&R.
左右作る。
R0023 R0023
BALL END M 5.8mm BALL END M 5.8mm
ボールエンド
x 1
x 1
Button Head Screw
ボタンヘッ ド スクリュー
R0006 R0006
SERVO SAVER SET SERVO SAVER SET
サーボセイバーセッ ト
1.0mm
1.5mm
R0003
R0057 R0057
M3x8mm Flat Head Screw
フラッ トヘッ ド スクリュー
Screw lock liquid.
ネジロック剤使用。
M3x8mm
R0057
INITIAL POSITION
初期位置
R0078 R0078
9
M4x4mm Set Screw
セッ ト スクリュー
R0080-64
STEERING ROD （L=64） STEERING ROD （L=64）
ステアリングロッ ド
R0173 R0173
Ball Bearing 5x8mm Ball Bearing 5x8mm
ボールベアリング
R0077 R0077
SERVO SAVER GUIDE SERVO SAVER GUIDE
サーボセイバーガイ ド
Graphite Grease
(Not incld.)
グラファイ トグリス
（別売）
R0006
R0006
5~6.5mm
R0079 R0079
SERVO SAVER SPRING SERVO SAVER SPRING
サーボセイバースプリング
Graphite Grease
グラファイ トグリス
R0078 R0078
SERVO SAVER NUT O-RING SET SERVO SAVER NUT O-RING SET
サーボセイバーナッ ト Oリングセッ ト
R0173 R0173
Ball Bearing 5x8mm Ball Bearing 5x8mm
ボールベアリング
R0057
R0023
(Not incld.)
（別売）
