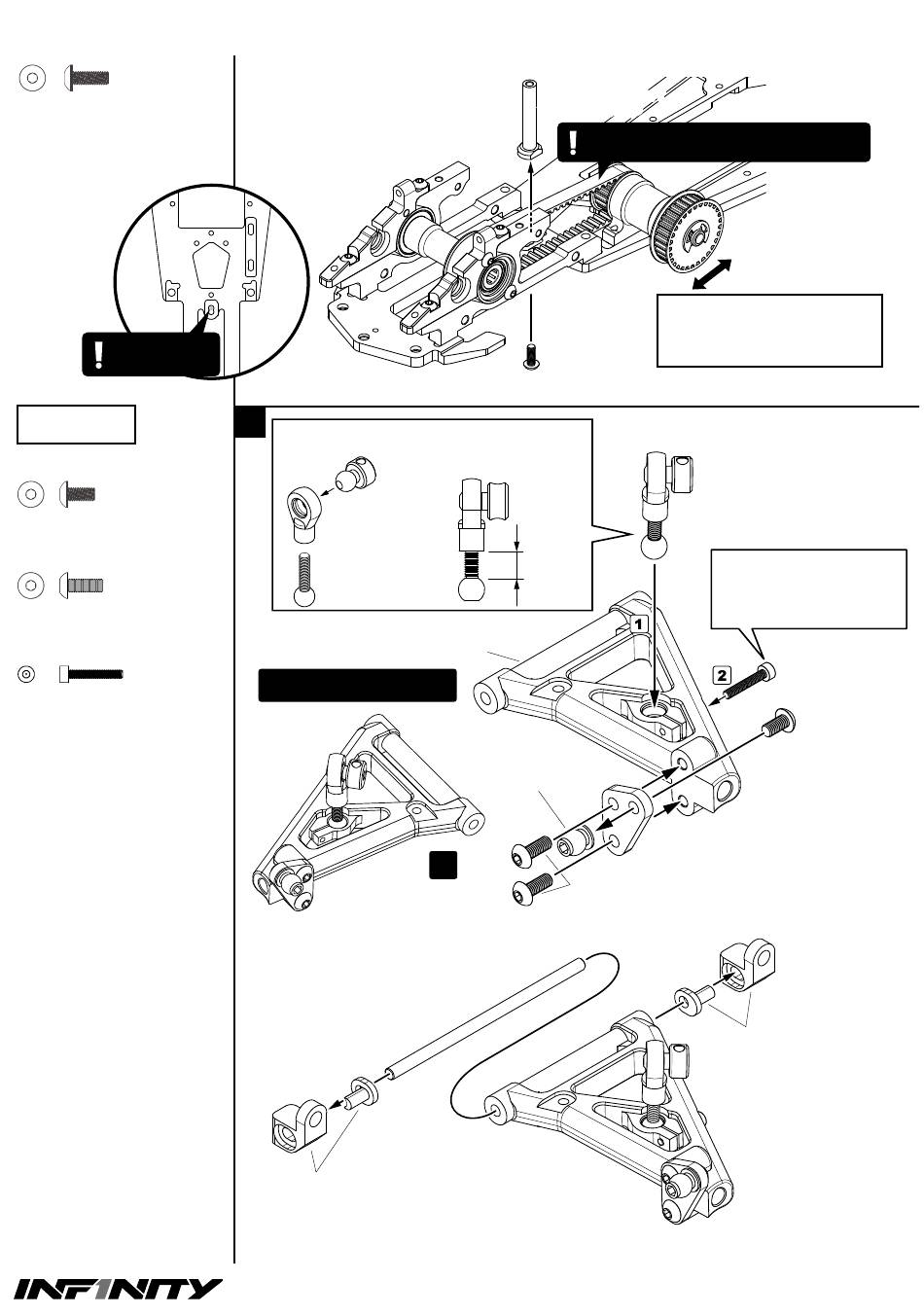

Creation Model Infinity IF18 Instruction Manual page 6

M3x8mm Button Head Screw
ボタンヘッ ド スクリュー
Use this hole.
この穴を使用。
BAG C
M3x6mm Button Head Screw
ボタンヘッ ド スクリュー
M3x8mm Button Head Screw
ボタンヘッ ド スクリュー
M2x12mm Cap Screw
キャップ スクリュー
x 1
3
x 2
R0024
5.8mm BALL END S 5.8mm BALL END S
5.8mmボールエンドS
R0055
BALL SCREW 5.8mm BALL SCREW 5.8mm
x 4
ボールビス 5.8mm
L/R
x 2
Assemble both L&R.
左右作る。
R0062
FRONT LOWER ARM SHAFT FRONT LOWER ARM SHAFT
フロントロアアームシャフト
R0003
R0076L
SERVO SAVER SHAFT SERVO SAVER SHAFT
サーボセイバーシャフト サーボセイバーシャフト
M3x8mm
Button Head Screw
ボタンヘッ ド スクリュー
R0056
STABILIZER BALL 5.8mm (2.4 hole) STABILIZER BALL 5.8mm (2.4 hole)
スタビボール 5.8mm （2.4穴）
x2
6mm 6mm
R0003
FRONT SUSPENSION ARM FRONT SUSPENSION ARM
フロントサスアーム
R0057 R0057
FLANGE BALL FLANGE BALL
5.8mm (ALUMINIUM) 5.8mm (ALUMINIUM)
座付きボール
R
6
Adjust front belt tension. (Not too tighten)
フロントベルトを張り過ぎないように調整。
Slide middle shaft mount position
to adjust front belt tension.
ミドルシャフトマウントを前後に移動して、
フロントベルトの張りを調整します。
Tighten Cap Screw as R0055
moves smoothly.
R0055がスムーズに可動するように
キャップスクリューを締めつける。
R0082
FRONT LOWER ARM PLATE FRONT LOWER ARM PLATE
フロントロアアームプレート
M3x8mm Button Head Screw
ボタンヘッ ド スクリュー
R0003
M2x12mm Cap Screw
キャップ スクリュー
M3x6mm
Button Head Screw
ボタンヘッ ド スクリュー
