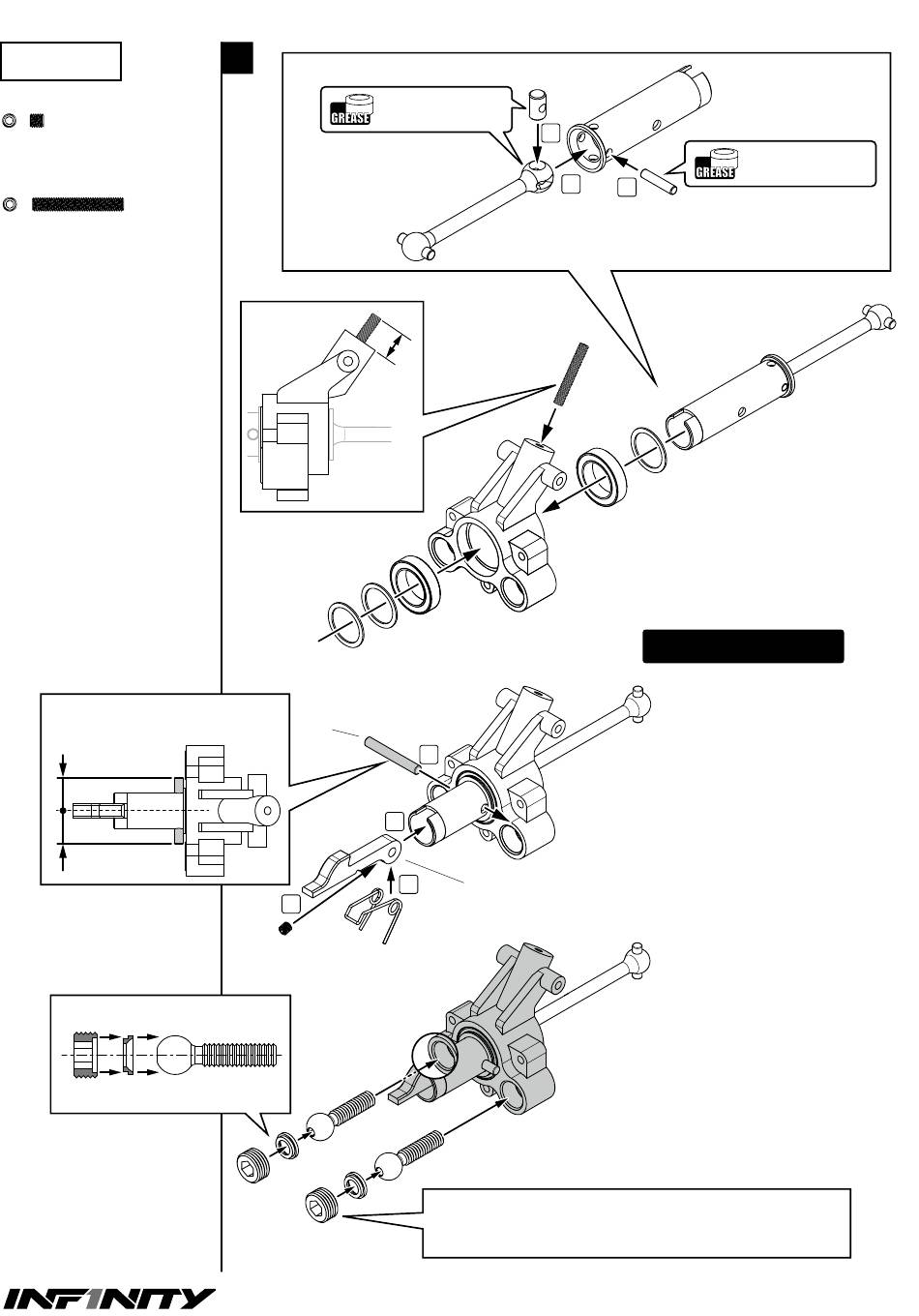

Creation Model Infinity IF18 Instruction Manual page 16

BAG J
M3x3mm Set Screw
セッ ト スクリュー
M3x20mm Set Screw
セッ ト スクリュー
Adjust to the center.
中心に合わせる。
R0070
R0009
11
x 2
x 2
R0069
R0168
PIN 3x21.8mm PIN 3x21.8mm
ピン
4
M3x3mm Set Screw
セッ ト スクリュー
R0009
R0070
R0070
R0074
Graphite Grease
(Not incld.)
グラファイ トグリス
（別売）
R0116-54
REAR UNIVERSAL SWING SHAFT(L=54) REAR UNIVERSAL SWING SHAFT(L=54)
リアユニバーサルスイングシャフト
M3x20mm Set Screw
セッ ト スクリュー
8mm
R0171 R0171
R0069
3
2
R0118
1
REAR QUICK CHANGE LEVER SET REAR QUICK CHANGE LEVER SET
リアクイックチェンジレバーセッ ト
R0118
R0066L
R0066L
BALL SCREW (LONG) φ8.5mm BALL SCREW (LONG) φ8.5mm
ボールビス (ロング)
R0009
Tighten the R0070 as R0066L moving smoothly.
R0066Lがスムーズに可動するようにR0070を締め付ける。
16
R0117
REAR ALUMINIUM WHEEL REAR ALUMINIUM WHEEL
SHAFT (7075) SHAFT (7075)
リアアルミホイールシャフト
1
2
3
R0073
R0069
R0171 R0171
R0008
REAR UPRIGHT REAR UPRIGHT
リアアップライ ト
L/R
Assemble both L&R.
左右作る。
Graphite Grease
(Not incld.)
グラファイ トグリス
（別売）
