Creation Model Infinity IF18 Instruction Manual page 10

x 2
M3x10mm Flat Head Screw
フラッ トヘッ ド スクリュー
BAG F
M3x8mm Flat Head Screw
フラットヘッド スクリュー
1.5mm OFFSET
Assemble as "0mm OFF SET".
ゼロオフセットで組み立てる。
M3x10mm Flat Head Screw
フラッ トヘッ ド スクリュー
Be careful not to over tighten the screws.
ネジの締めすぎに注意。
7

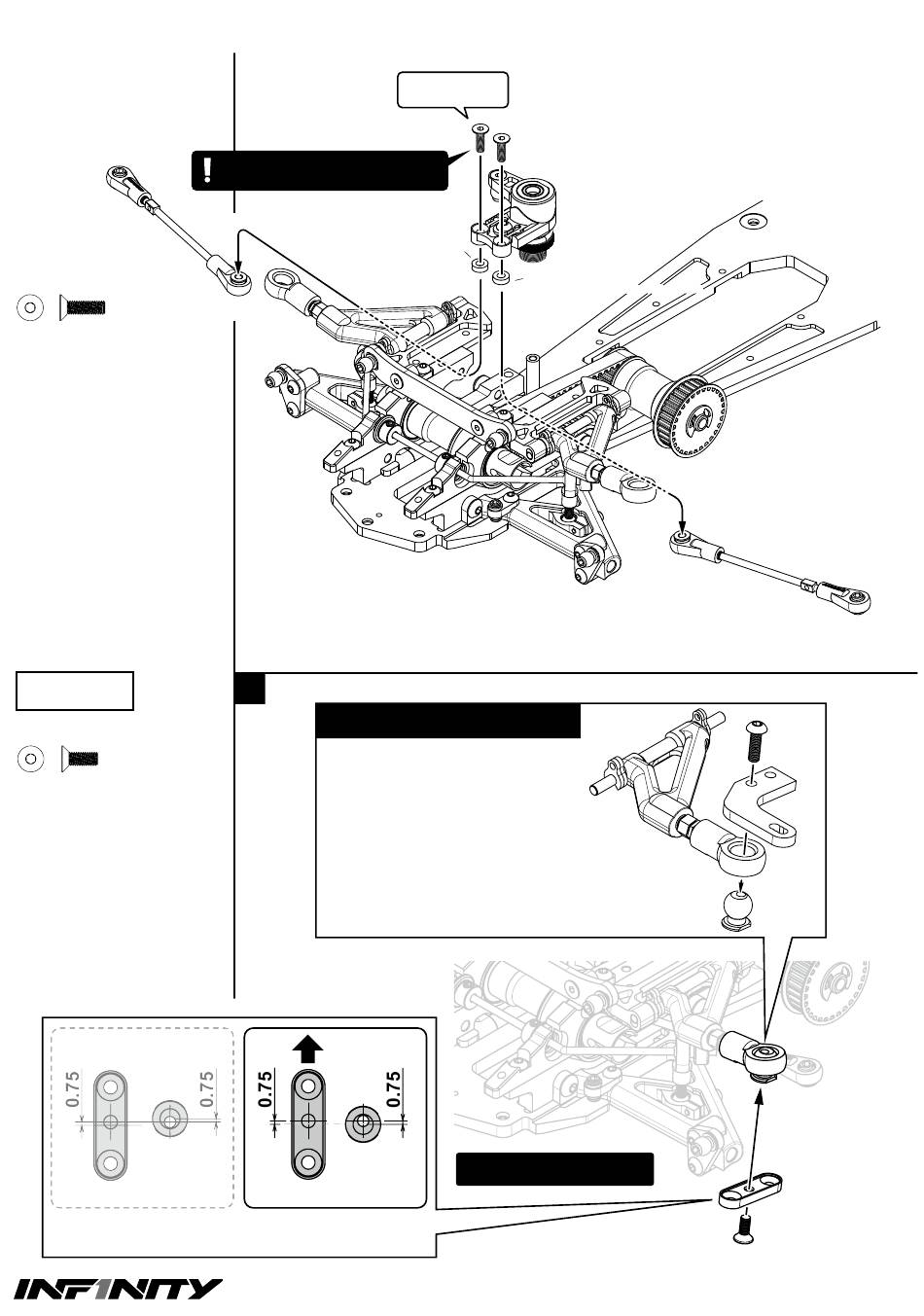

Tips: Easy installation of R0064B
R0064B オフセットボールφ7.8mm の入れ方：
Easy installation of R0064B using flat
x 2
plate such as R0083. Set R0064B under
the FRONT UPPER ARM BALL END.
Using Button Head Screw (over 10mm
length), tighten slowly keeping R0064B
not to rotate.
図のようにフロントアッパーアームボールエンド
の上側に穴の空いた平らな板(例：R0083等)を
セット。 オフセットボールφ7.8mmを下側にセッ
ト。 上側から10mm以上のボタンヘッドスク
リューを入れ、 ゆっくり締めていくとボールが簡単
に入ります。
FRONT
前側
0mm OFFSET
Screw lock liquid.
ネジロック剤使用。
T080
T080 T080
ALUMINUM WASHER 3x6x2.0mm ALUMINUM WASHER 3x6x2.0mm
アルミスペーサー
L/R
Assemble both L&R.
左右作る。
10
