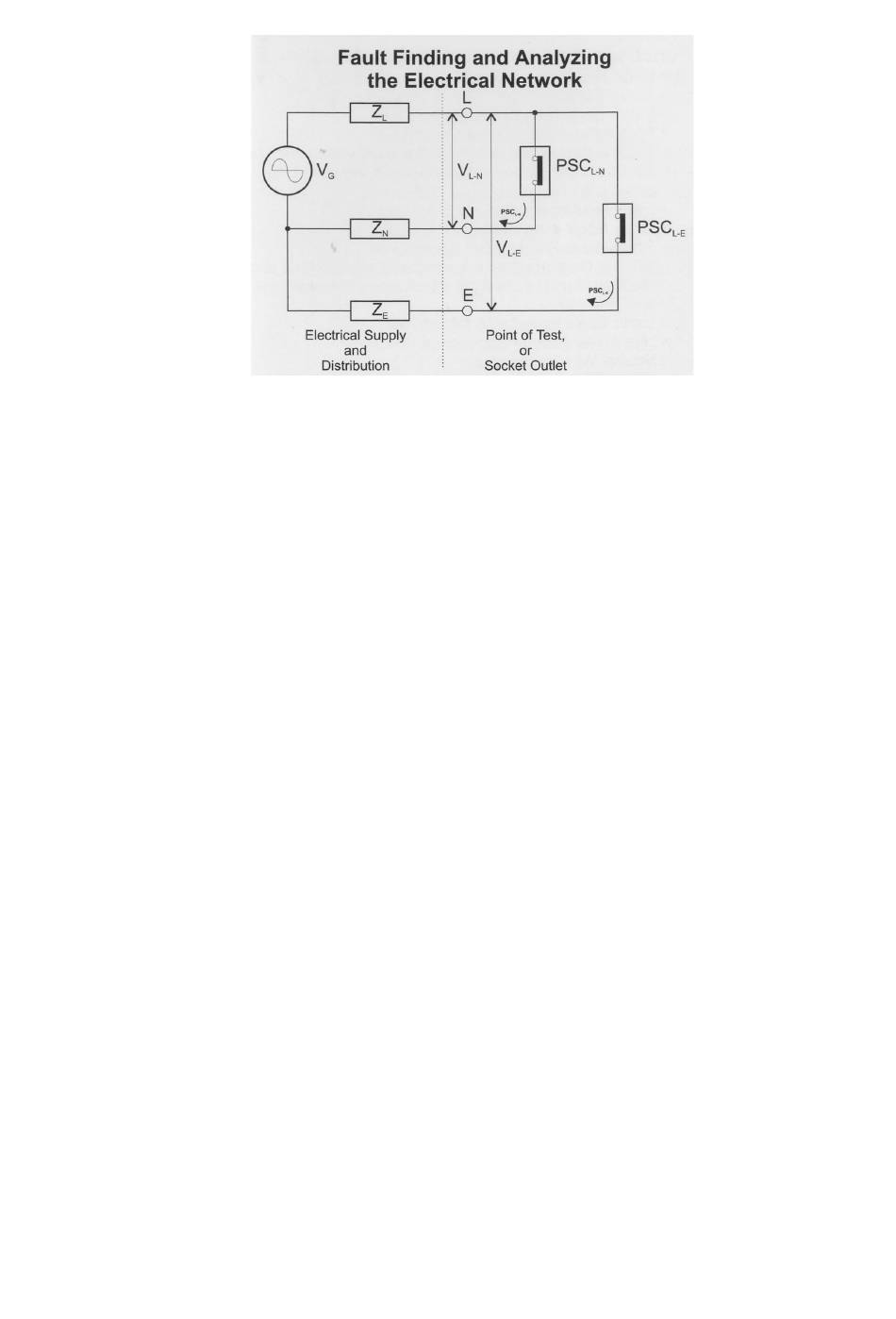

VG = Tensión del generador (transformador de alimentación)
(Impedancia interna del transformador = X-Form)
ZL = Impedancia del cable de red desde el transformador hasta el punto de prueba (ZL mostrada por el equipo también
incluye X-Form). Si esta impedancia es demasiado alta, compruebe las conexiones del cableado de la línea,
compruebe la calidad del cableado de la línea y los interruptores / contactos en el circuito de línea.
ZN = Impedancia del cable neutro del transformador, hasta el punto de prueba. Si esta impedancia es demasiado alta,
compruebe las conexiones del Neutro, comprobar la calidad de la línea de cableado y los interruptores o contactos en
el circuito neutral.
ZE = Impedancia del cable de la Tierra, incluyendo la impedancia de la Tierra en sí misma, como se ve por el sistema de
protección. Comprobaciónes similares, especialmente en los puntos de delimitación, debe hacerse si esta impedancia
es demasiado alta.

7. Funciones

Medidas del equipo:
● Tension Línea – Tierra
● Impedancia de bucle Línea - Tierra.
● Probable Intensidad de Cortocircuito L- E.
(Esta es la corriente que fluye entre la línea y la Tierra,
se debe hacer un cortocircuito entre la línea y la Tierra)
● Tension Línea - Neutro
● Impedancia Linea-Neutral
● Probable Intensidad de Cortocircuito L - N.
(Esta es la corriente que se fluye entre línea y neutro,
se debe hacer un cortocircuito entre la línea y neutro)
● Impedancia de la Tierra (cable de tierra)
● Impedancia Linea + transformador (X-Form)
● Impedancia del cable neutro
● Integridad de cableado
Informes de prueba :
● Indicador de batería baja
● Mal cableado
● No hay línea
● Sobrecalentamiento
8. Preparación para la medición
Antes de la prueba, controle siempre lo siguiente.
● Tensión del Sistema
El AD2811 esta diseñado para funcionar con 230 Vac. Sin embargo, si la tensión es menor, la prueba todavia se puede
hacer pero la precisión podría deteriorarse debido al hecho de que la corriente inyectada es inferior a la óptima. Sin
embargo, el equipo puede trabajar en una amplia gama de tensión y de cómputo para que esos cambios tengan un
efecto mínimo en los resultados.
● ELCB / RCCB / GFCI
Es necesario evitar los interruptores automaticos y diferenciales durante la duracion de la pruebas.
