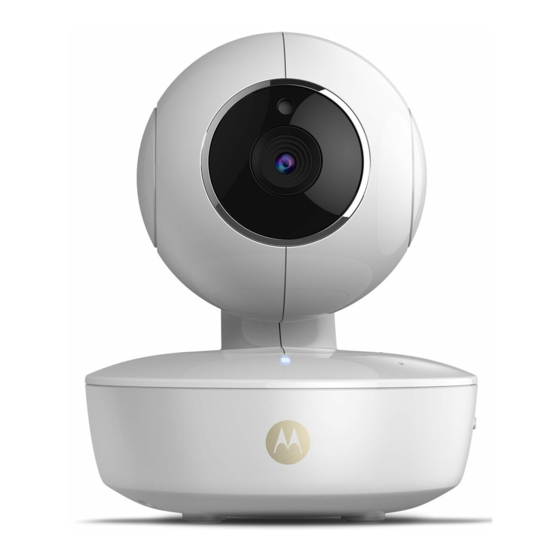

Motorola MBP36XLBU Quick Start Manual

Motorola MBP36XLBU Quick Start Manual

Advertisement

Quick Links

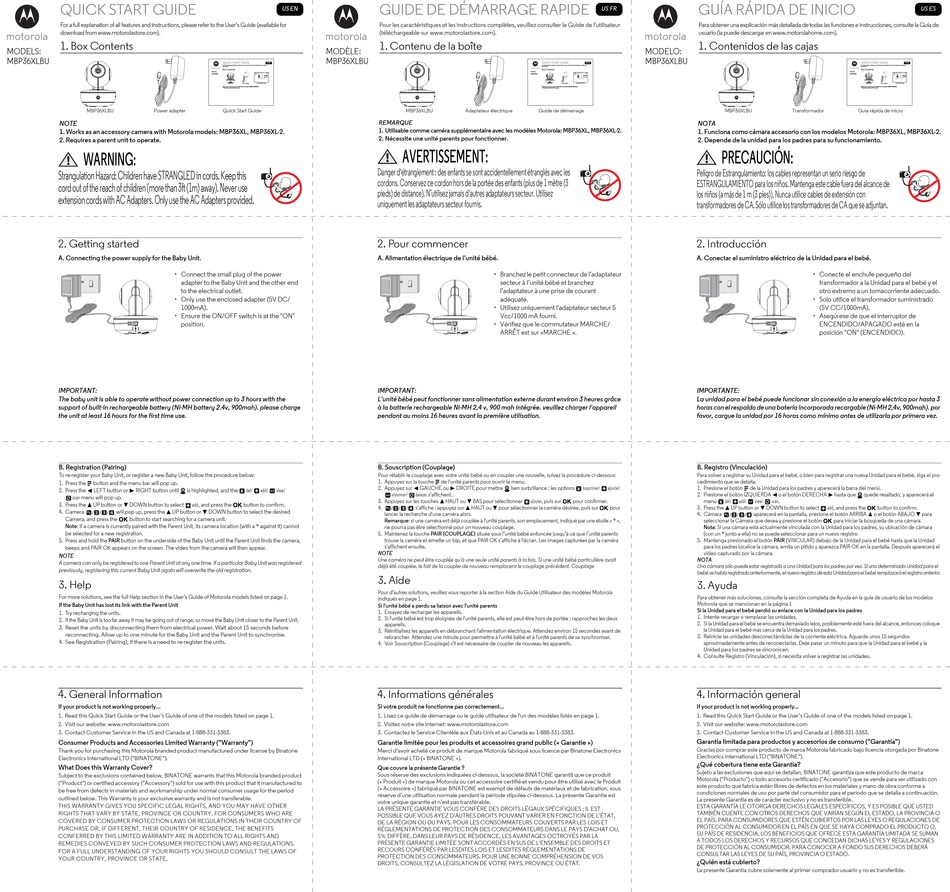

QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide (available for
download from www.motorolastore.com).
1. Box Contents
MODELS:
MBP36XLBU
MBP36XLBU
Power adapter
NOTE
1. Works as an accessory camera with Motorola models: MBP36XL, MBP36XL-2.
2. Requires a parent unit to operate.
WARNING:
Strangulation Hazard: Children have STRANGLED in cords. Keep this
cord out of the reach of children (more than 3ft (1m) away). Never use
extension cords with AC Adapters. Only use the AC Adapters provided.
2. Getting started
A. Connecting the power supply for the Baby Unit.
• Connect the small plug of the power
adapter to the Baby Unit and the other end
to the electrical outlet.
• Only use the enclosed adapter (5V DC/
1000mA).
• Ensure the ON/OFF switch is at the "ON"
position.
IMPORTANT:
The baby unit is able to operate without power connection up to 3 hours with the
support of built-in rechargeable battery (Ni-MH battery 2.4v, 900mah). please charge
the unit at least 16 hours for the first time use.
B. Registration (Pairing)
To re-register your Baby Unit, or register a new Baby Unit, follow the procedure below:
1. Press the M button and the menu bar will pop up.
2. Press the < LEFT button or > RIGHT button until
is highlighted, and the
scan
menu will pop up.
3. Press the + UP button or - DOWN button to select
4. Camera
will pop up, press the + UP button or - DOWN button to select the desired
/
/
/
Camera, and press the O button to start searching for a camera unit.
Note: If a camera is currently paired with the Parent Unit, its camera location (with a * against it) cannot
be selected for a new registration.
5. Press and hold the PAIR button on the underside of the Baby Unit until the Parent Unit finds the camera,
beeps and PAIR OK appears on the screen. The video from the camera will then appear.
NOTE
A camera can only be registered to one Parent Unit at any one time. If a particular Baby Unit was registered
previously, registering this current Baby Unit again will overwrite the old registration.
3. Help
For more solutions, see the full Help section in the User's Guide of Motorola models listed on page 1.
If the Baby Unit has lost its link with the Parent Unit
1. Try recharging the units.
2. If the Baby Unit is too far away it may be going out of range, so move the Baby Unit closer to the Parent Unit.
3. Reset the units by disconnecting them from electrical power. Wait about 15 seconds before
reconnecting. Allow up to one minute for the Baby Unit and the Parent Unit to synchronise.
4. See Registration (Pairing), if there is a need to re-register the units.
4. General Information
If your product is not working properly...
1. Read this Quick Start Guide or the User's Guide of one of the models listed on page 1.
2. Visit our website: www.motorolastore.com
3. Contact Customer Service in the US and Canada at 1-888-331-3383.
Consumer Products and Accessories Limited Warranty ("Warranty")
Thank you for purchasing this Motorola branded product manufactured under license by Binatone
Electronics International LTD ("BINATONE").
What Does this Warranty Cover?
Subject to the exclusions contained below, BINATONE warrants that this Motorola branded product
("Product") or certified accessory ("Accessory") sold for use with this product that it manufactured to
be free from defects in materials and workmanship under normal consumer usage for the period
outlined below. This Warranty is your exclusive warranty and is not transferable.
THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY HAVE OTHER
RIGHTS THAT VARY BY STATE, PROVINCE OR COUNTRY. FOR CONSUMERS WHO ARE
COVERED BY CONSUMER PROTECTION LAWS OR REGULATIONS IN THEIR COUNTRY OF
PURCHASE OR, IF DIFFERENT, THEIR COUNTRY OF RESIDENCE, THE BENEFITS
CONFERRED BY THIS LIMITED WARRANTY ARE IN ADDITION TO ALL RIGHTS AND
REMEDIES CONVEYED BY SUCH CONSUMER PROTECTION LAWS AND REGULATIONS.
FOR A FULL UNDERSTANDING OF YOUR RIGHTS YOU SHOULD CONSULT THE LAWS OF
YOUR COUNTRY, PROVINCE OR STATE.
US EN
MODÈLE:
MBP36XLBU
QUICK START GUIDE
US EN
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
Baby Monitor.
Box Contents
MODEL:
MBP38SBU
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
US EN
Baby Monitor.
Box Contents
MBP38SBU
MODEL:
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
Baby Monitor.
US EN
MBP38SBU
MODEL:
Box Contents
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
MBP38SBU
Power adapter
Box Contents
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
Quick Start Guide
Power adapter
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
Baby Monitor.
MODEL:
MBP38SBU
* Requires a parent unit to operate
MBP38SBU
QUICK START GUIDE
Quick Start Guide
US EN
MBP38SBU
Power adapter
Quick Start Guide
* Requires a parent unit to operate
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
MBP38SBU
Power adapter
Quick Start Guide
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
Quick Start Guide
del/
add/
view/
add, and press the O button to confirm.
GUIDE DE DÉMARRAGE RAPIDE
Pour les caractéristiques et les instructions complètes, veuillez consulter le Guide de l'utilisateur
(téléchargeable sur www.motorolastore.com).
1. Contenu de la boîte
QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
Baby Monitor.
Box Contents
MODEL:
MBP38SBU
MBP38SBU
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
MBP36XLBU
Adaptateur électrique
Guide de démarrage
REMARQUE
1. Utilisable comme caméra supplémentaire avec les modèles Motorola: MBP36XL, MBP36XL-2.
2. Nécessite une unité parents pour fonctionner.
AVERTISSEMENT:
Danger d'étranglement : des enfants se sont accidentellement étranglés avec les
cordons. Conservez ce cordon hors de la portée des enfants (plus de 1 mètre (3
pieds) de distance). N'utilisez jamais d'autres adaptateurs secteur. Utilisez
uniquement les adaptateurs secteur fournis.
2. Pour commencer
A. Alimentation électrique de l'unité bébé.
• Branchez le petit connecteur de l'adaptateur
secteur à l'unité bébé et branchez
l'adaptateur à une prise de courant
adéquate.
• Utilisez uniquement l'adaptateur secteur 5
Vcc/1000 mA fourni.
• Vérifiez que le commutateur MARCHE/
ARRÊT est sur «MARCHE ».
IMPORTANT:
L'unité bébé peut fonctionner sans alimentation externe durant environ 3 heures grâce
à la batterie rechargeable Ni-MH 2,4 v, 900 mah intégrée. veuillez charger l'appareil
pendant au moins 16 heures avant la première utilisation.
B. Souscription (Couplage)
Pour rétablir le couplage avec votre unité bébé ou en coupler une nouvelle, suivez la procédure ci-dessous:
1. Appuyez sur la touche M de l'unité parents pour ouvrir le menu.
2. Appuyez sur < GAUCHE ou > DROITE pour mettre
isen surbrillance : les options
visionner/
balayer
s'affichent..
3. Appuyez sur les touches + HAUT ou - BAS pour sélectionner
ajouter, puis sur O pour confirmer.
4.
s'affiche ; appuyez sur + HAUT ou - pour sélectionner la caméra désirée, puis sur O pour
/
/
/
lancer la recherche d'une caméra alors.
Remarque: si une caméra est déjà couplée à l'unité parents, son emplacement, indiqué par une étoile « * »,
ne pourra pas être sélectionné pour un nouveau couplage.
5. Maintenez la touche PAIR (COUPLAGE) située sous l'unité bébé enfoncée jusqu'à ce que l'unité parents
trouve la caméra et émette un bip, et que PAIR OK s'affiche à l'écran. Les images capturées par la caméra
s'affichent ensuite.
NOTE
Une caméra ne peut être couplée qu'à une seule unité parents à la fois. Si une unité bébé particulière avait
déjà été couplée, le fait de la coupler de nouveau remplacera le couplage précédent. Couplage
3. Aide
Pour d'autres solutions, veuillez vous reporter à la section Aide du Guide Utilisateur des modèles Motorola
indiqués en page 1.
Si l'unité bébé a perdu sa liaison avec l'unité parents
1. Essayez de recharger les appareils.
2. Si l'unité bébé est trop éloignée de l'unité parents, elle est peut-être hors de portée ; rapprochez les deux
appareils.
3. Réinitialisez les appareils en débranchant l'alimentation électrique. Attendez environ 15 secondes avant de
rebrancher. Attendez une minute pour permettre à l'unité bébé et à l'unité parents de se synchroniser.
4. Voir Souscription (Couplage) s'il est nécessaire de coupler de nouveau les appareils.
4. Informations générales
Si votre produit ne fonctionne pas correctement...
1. Lisez ce guide de démarrage ou le guide utilisateur de l'un des modèles listés en page 1.
2. Visitez notre site internet: www.motorolastore.com
3. Contactez le Service Clientèle aux États-Unis et au Canada au 1-888-331-3383.
Garantie limitée pour les produits et accessoires grand public (« Garantie »)
Merci d'avoir acheté ce produit de marque Motorola fabriqué sous licence par Binatone Electronics
International LTD (« BINATONE »).
Que couvre la présente Garantie ?
Sous réserve des exclusions indiquées ci-dessous, la société BINATONE garantit que ce produit
(« Produit ») de marque Motorola ou cet accessoire certifié et vendu pour être utilisé avec le Produit
(« Accessoire ») fabriqué par BINATONE est exempt de défauts de matériaux et de fabrication, sous
réserve d'une utilisation normale pendant la période stipulée ci-dessous. La présente Garantie est
votre unique garantie et n'est pas transférable.
LA PRÉSENTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES ; IL EST
POSSIBLE QUE VOUS AYEZ D'AUTRES DROITS POUVANT VARIER EN FONCTION DE L'ÉTAT,
DE LA RÉGION OU DU PAYS. POUR LES CONSOMMATEURS COUVERTS PAR LES LOIS ET
RÉGLEMENTATIONS DE PROTECTION DES CONSOMMATEURS DANS LE PAYS D'ACHAT OU,
S'IL DIFFÈRE, DANS LEUR PAYS DE RÉSIDENCE, LES AVANTAGES OCTROYÉS PAR LA
PRÉSENTE GARANTIE LIMITÉE SONT ACCORDÉS EN SUS DE L'ENSEMBLE DES DROITS ET
RECOURS CONFÉRÉS PAR LESDITES LOIS ET LESDITES RÉGLEMENTATIONS DE
PROTECTION DES CONSOMMATEURS. POUR UNE BONNE COMPRÉHENSION DE VOS
DROITS, CONSULTEZ LA LÉGISLATION DE VOTRE PAYS, PROVINCE OU ÉTAT.
GUÍA RÁPIDA DE INICIO
US FR
Para obtener una explicación más detallada de todas las funciones e instrucciones, consulte la Guía de
usuario (la puede descargar en www.motorolahome.com).
1. Contenidos de las cajas
MODELO:
MBP36XLBU
US EN
QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
US EN
Box Contents
Baby Monitor.
MBP38SBU
MODEL:
Baby Monitor.
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
US EN
MODEL:
MBP38SBU
* Requires a parent unit to operate
Box Contents
MBP38SBU
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
MODEL:
Baby Monitor.
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
* Requires a parent unit to operate
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
Box Contents
Quick Start Guide
Power adapter
MBP38SBU
QUICK START GUIDE
Quick Start Guide
MBP38SBU
Power adapter
US EN
MBP38SBU
Power adapter
Quick Start Guide
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
Power adapter
Quick Start Guide
MBP36XLBU
NOTA
1. Funciona como cámara accesorio con los modelos Motorola: MBP36XL, MBP36XL-2.
2. Depende de la unidad para los padres para su funcionamiento.
PRECAUCIÓN:
Peligro de Estrangulamiento: los cables representan un serio riesgo de
ESTRANGULAMIENTO para los niños. Mantenga este cable fuera del alcance de
los niños (a más de 1 m (3 pies)). Nunca utilice cables de extensión con
transformadores de CA. Sólo utilice los transformadores de CA que se adjuntan.
2. Introducción
A. Conectar el suministro eléctrico de la Unidad para el bebé.
IMPORTANTE:
La unidad para el bebé puede funcionar sin conexión a la energía eléctrica por hasta 3
horas con el respaldo de una batería incorporada recargable (Ni-MH 2,4v, 900mah). por
favor, cargue la unidad por 16 horas como mínimo antes de utilizarla por primera vez.
B. Registro (Vinculación)
Para volver a registrar su Unidad para el bebé, o bien para registrar una nueva Unidad para el bebé, siga el pro-
cedimiento que se detalla:
supprimer/
ajouter/
1. Presione el botón M de la Unidad para los padres y aparecerá la barra del menú.
2. Presione el botón IZQUIERDA < o el botón DERECHA > hasta que
menú
del/
add/
3. Press the + UP button or - DOWN button to select
4. Cámara
/
/
seleccionar la Cámara que desea y presione el botón O para iniciar la búsqueda de una cámara.
Nota: Si una cámara está actualmente vinculada con la Unidad para los padres, su ubicación de cámara
(con un * junto a ella) no se puede seleccionar para un nuevo registro
5. Mantenga presionado el botón PAIR (VINCULAR) debajo de la Unidad para el bebé hasta que la Unidad
para los padres localice la cámara, emita un pitido y aparezca PAIR OK en la pantalla. Después aparecerá el
video capturado por la cámara.
NOTA
Una cámara sólo puede estar registrada a una Unidad para los padres por vez. Si una determinada Unidad para el
bebé se había registrado anteriormente, el nuevo registro de esta Unidad para el bebé remplazará el registro anterior.
3. Ayuda
Para obtener más soluciones, consulte la sección completa de Ayuda en la guía de usuario de los modelos
Motorola que se mencionan en la página 1
Si la Unidad para el bebé perdió su enlace con la Unidad para los padres
1. Intente recargar o remplazar las unidades.
2. Si la Unidad para el bebé se encuentra demasiado lejos, posiblemente esté fuera del alcance, entonces coloque
la Unidad para el bebé más cerca de la Unidad para los padres.
3. Reinicie las unidades desconectándolas de la corriente eléctrica. Aguarde unos 15 segundos
aproximadamente antes de reconectarlas. Deje pasar un minuto para que la Unidad para el bebé y la
Unidad para los padres se sincronicen.
4. Consulte Registro (Vinculación), si necesita volver a registrar las unidades.
4. Información general
If your product is not working properly...
1. Read this Quick Start Guide or the User's Guide of one of the models listed on page 1.
2. Visit our website: www.motorolastore.com
3. Contact Customer Service in the US and Canada at 1-888-331-3383.
Garantía limitada para productos y accesorios de consumo ("Garantía")
Gracias por comprar este producto de marca Motorola fabricado bajo licencia otorgada por Binatone
Electronics International LTD ("BINATONE").
¿Qué cobertura tiene esta Garantía?
Sujeto a las exclusiones que aquí se detallan, BINATONE garantiza que este producto de marca
Motorola ("Producto") o todo accesorio certificado ("Accesorio") que se vende para ser utilizado con
este producto que fabrica están libres de defectos en los materiales y mano de obra conforme a
condiciones normales de uso por parte del consumidor para el período que se detalla a continuación.
La presente Garantía es de carácter exclusivo y no es transferible.
ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED
TAMBIÉN CUENTE CON OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO, LA PROVINCIA O
EL PAÍS. PARA CONSUMIDORES QUE ESTÉN CUBIERTOS POR LAS LEYES O REGULACIONES DE
PROTECCIÓN AL CONSUMIDOR EN EL PAÍS EN QUE SE HAYA COMPRADO EL PRODUCTO O,
SU PAÍS DE RESIDENCIA, LOS BENEFICIOS QUE OFRECE ESTA GARANTÍA LIMITADA SE SUMAN
A TODOS LOS DERECHOS Y RECURSOS QUE CONCEDAN DICHAS LEYES Y REGULACIONES
DE PROTECCIÓN AL CONSUMIDOR. PARA CONOCER A FONDO SUS DERECHOS DEBERÁ
CONSULTAR LAS LEYES DE SU PAÍS, PROVINCIA O ESTADO.
¿Quién está cubierto?
La presente Garantía cubre solamente al primer comprador usuario y no es transferible.
US ES
QUICK START GUIDE
US EN
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
Baby Monitor.
Box Contents
MODEL:
MBP38SBU
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
QUICK START GUIDE
US EN
Box Contents
Baby Monitor.
MBP38SBU
MODEL:
QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
Baby Monitor.
US EN
MBP38SBU
* Requires a parent unit to operate
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
MODEL:
Box Contents
MBP38SBU
Power adapter
Box Contents
QUICK START GUIDE
QUICK START GUIDE
Quick Start Guide
MBP38SBU
Power adapter
* Requires a parent unit to operate
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
Quick Start Guide
For a full explanation of all features and instructions, please refer to the User's Guide that came with your
US EN
MBP38SBU
MODEL:
Baby Monitor.
MBP38SBU
Power adapter
Quick Start Guide
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
MBP38SBU
Power adapter
Quick Start Guide
Works as an accessory camera* with Motorola models: MBP38S, MBP38S-2
* Requires a parent unit to operate
Transformador
Guía rápida de inicio
• Conecte el enchufe pequeño del
transformador a la Unidad para el bebé y el
otro extremo a un tomacorriente adecuado.
• Solo utilice el transformador suministrado
(5V CC/1000mA).
• Asegúrese de que el interruptor de
ENCENDIDO/APAGADO esté en la
posición "ON" (ENCENDIDO).
quede resaltado, y aparecerá el
view/
scan.
add, and press the O button to confirm.
aparecerá en la pantalla, presione el botón ARRIBA + o el botón ABAJO - para
/

Advertisement

loading

  Summary of Contents for Motorola MBP36XLBU

  • Page 1 Pour d'autres solutions, veuillez vous reporter à la section Aide du Guide Utilisateur des modèles Motorola For more solutions, see the full Help section in the User’s Guide of Motorola models listed on page 1. Para obtener más soluciones, consulte la sección completa de Ayuda en la guía de usuario de los modelos indiqués en page 1.
  • Page 2 (d) other acts which are not the fault of MOTOROLA or BINATONE, are excluded from coverage. tout autre acte étranger à MOTOROLA ou à BINATONE, ne sont pas couverts par la présente Garantie. Uso de Productos y Accesorios que no pertenecen a la marca Motorola. Los defectos o daños que Use of Non-Motorola branded Products and Accessories.
