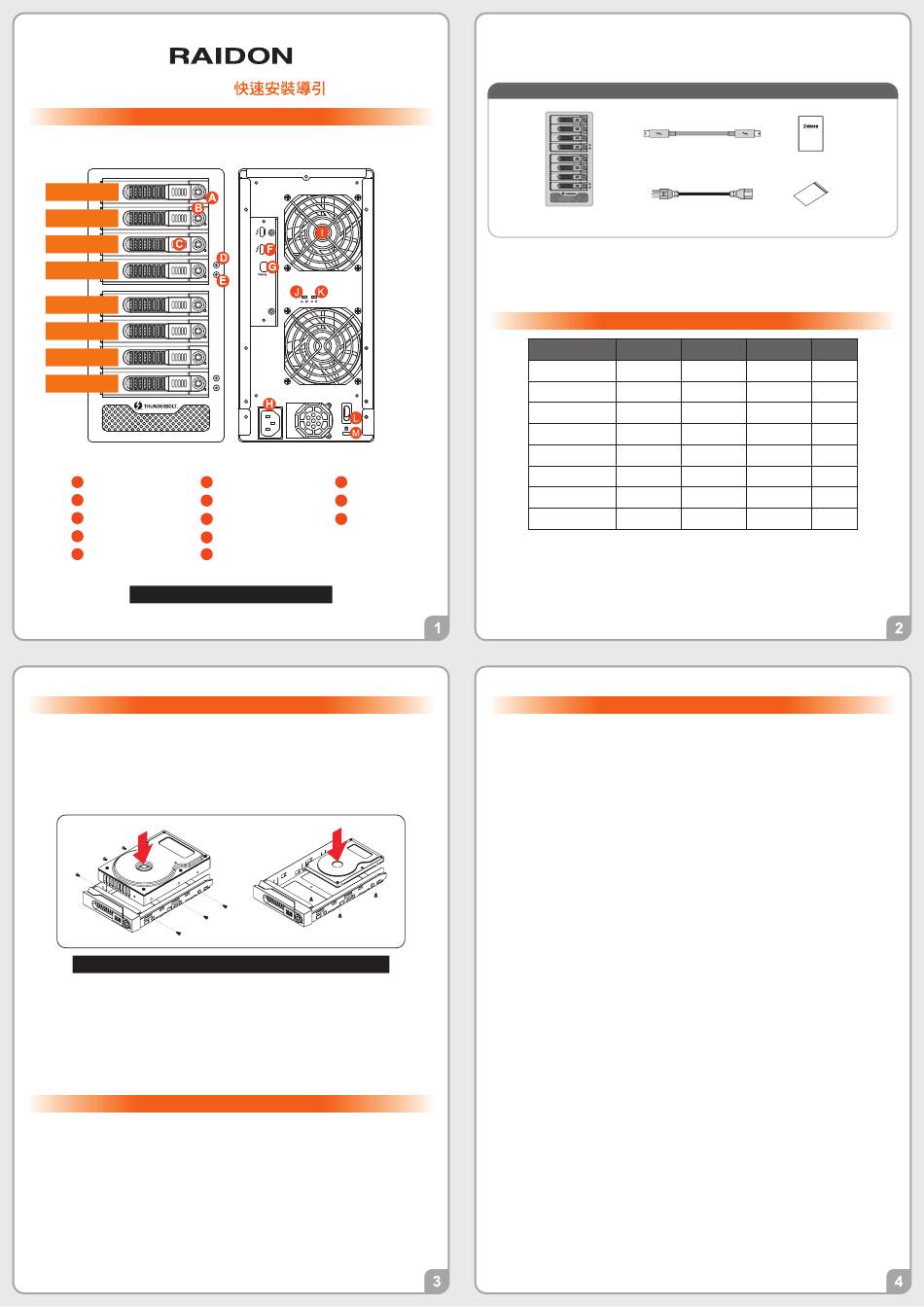

Raidon GT8670-TB3 Quick Setup Manual

GT8670-TB3
產品示意圖與配件表

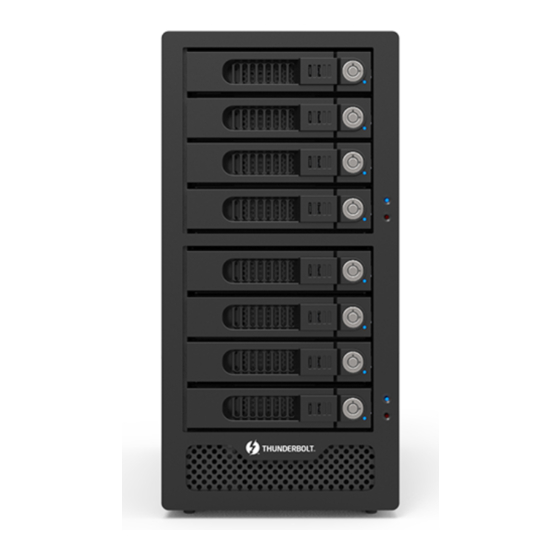

前視圖
硬碟位置 0
硬碟位置 1
硬碟位置 2
硬碟位置 3
硬碟位置 4
硬碟位置 5
硬碟位置 6
硬碟位置 7
硬碟讀取燈
A F
硬碟抽取盒鎖
B
G
硬碟卡榫退出鍵
C
H
電源指示燈
D
I
系統指示燈
E J
注意：請依硬碟位置順序由上而下安裝硬碟。
V1.1 (Jan. 2019)
1. 當你打開包裝後 ， 首先請先檢查產品主體以及附件是不是有毀損或是短缺情形 ， 如果發生產品主
體及附件短缺 ， 請立刻與您的供應商聯絡 。
2. 將主機置放於平穩空間上 ， 並確認散熱風扇沒有被擋住 ， 且四周有適當的散熱空間 。 (請避免接近
水源或是其他容易造成產品損傷的環境)
3. 請使用零件包中所附的頂針插入鑰匙孔 ， 開啟硬碟抽取盒把手便將抽取盒取出 。
4. 將硬碟安裝到抽取盒上 ， 並以零件包內附的螺絲加以固定,以避免不必要的移動對硬碟造成傷害 。
注意 ： 不建議使用不同廠牌 ， 或是同廠牌不同型號的硬碟 ， 避免影響效能 。
5. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
6. 請依據您欲使用的介面 ， 從附件包中選擇相對應的連接線 ， 將 GT8670-TB3 背面連接埠與電腦主
機相對應介面埠連接 。
7. AC Power 電源線與 GT8670-TB3 連接好 ， 並將接頭接上電源插座後開機 。
8. 開機後 ， 您的作業系統將會自動辨識到儲存容量 ； 待辨識成功後 ， 請依據您所需的儲存格式 ， 將系
統依照作業系統的指示完成格式化 。 待硬盤格式化完成後 ， 便可直接使用 GT8670-TB3 系統 。
9. 如電腦無法辨識此一系統, 請前往官網 (www.raidon.com.tw) 下載後安裝驅動程式 。
風扇故障狀況排除
GT8670-TB3 內建風扇故障警示功能 ， 若 GT8670-TB3 風扇發生故障時 ， 內建的蜂鳴器會發出警告聲
響 ， 前面板的紅色警示燈號也會亮起 ； 此時你可選按系統後面的靜音開關 ， 先將警示聲關閉 ， 並在允
許的狀況下關閉 GT8670-TB3 電源讓機器降溫 ； 同時 ， 請先確認機體擺放環境是否通風良好 ， 沒有任
何物體擋住風扇孔 ， 一併檢查 GT8670-TB3 的風扇是否停止運轉 ； 待上述檢查確認後 ， 再將電源開啟
繼續使用本系統 。 若問題還是無法獲得解決 ， 請與此產品供應商或 RAIDON 聯絡 ， 以便取得進一步的
支援 。
背視圖
Thunderbolt™ 連接埠 靜音開關
K
DisplayPort 連接埠 電源開關
L
電源插座 防竊鎖孔
M
風扇
風扇轉速切換按鈕
硬體安裝
打開包裝外盒後 ， 包裝內容應包含下列組件 :
Thunderbolt™ 連接線
GT8670-TB3 主體 x1
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經銷
商或業務人員聯絡 。
˙ 請前往官網-產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/down-
load.php) 下載驅動程式以及其餘相關資源 。
狀態 電源指示燈
無硬碟 藍燈恆亮
硬碟故障 藍燈恆亮
資料存取 藍燈恆亮
硬碟閒置 藍燈恆亮
資料重建 - 來源碟 藍燈恆亮
資料重建 - 目標碟 藍燈恆亮
風扇故障 藍燈恆亮
過熱 藍燈恆亮
產品使用注意事項
1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸 。
2. 硬碟格式化後 ， 由電腦主機作業系統所辨識 GT8670-TB3 的實際總容量會與硬碟廠所標
示的容量加總後 ， 將有所差異 。
3. 第一次使用本產品進行設定時 ， 資料會被全數清除 。 請於硬碟置入前 ， 確認硬碟已備份 ， 避
免資料遺失 。
4. 在安裝新硬碟到 GT8670-TB3 之前 ， 請先確認硬碟是沒有壞軌而且是沒有故障的 ， 以避免
資料受損 。
5. 當您需要關閉或移除 GT8670-TB3 時 ， 務必透過您所操作的作業系統中執行硬碟安全移
除後 ， 方可進行電源關閉的動作 。
6. 當系統運作時 ， 請勿任意移除任何一顆硬碟 ， 以免導致資料遺失 。
7. 完成系統初始化安裝後 ， 在使用上請勿任意變更硬碟位置 ； 此動作將可能導致系統無法形
成 RAID 。
8. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先
將硬碟中的資料另行備份後再行切換 。
9. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
10. 當您需要關閉或移除 GT8670-TB3 時 ， 務必透過您所操作的作業系統中執行硬碟安全移
除後 ， 方進行電源關閉的動作 。
11. 當系統溫度達到 55 度時, 機器風扇會全速運轉, 加速機器內部散熱, 當系統溫度降回 50
度以下時, 才會恢復手動風扇轉速設定之狀態 。
12. 強烈建議除了使用 GT8670-TB3 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存
裝置上或遠端備份 ， 雙重備份您重要的資料 。 若您儲存在 GT8670-TB3 的資料損毀或遺
失 ， RAIDON 將不負任何的責任 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品規格或
相關資訊更新 ， 請您直接上 www.RAIDON.com.tw 網站查詢 ， 或直接與您的業務聯絡窗口聯繫 ， 本
公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
supporting@raidon.com.tw ， 我們將儘速回覆您 。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
