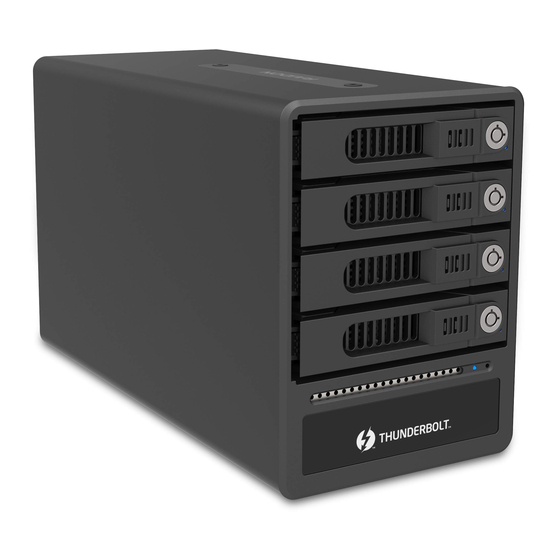

SafeTANK
GT4670-TB3
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SafeTANK GT4670-TB3 and is the answer not in the manual?

Questions and answers

Related Manuals for Raidon SafeTANK GT4670-TB3

Summary of Contents for Raidon SafeTANK GT4670-TB3

  • Page 1 SafeTANK GT4670-TB3 User Manual...

  • Page 2: Table Of Contents

    SOHORAID GT4670-TB3 User Manual » GT4670-TB3 User Manual .........1 1. Environmental Requirements ..........1 2. Product Appearance and Packaging Content ....1 3. Hardware Requirements and Precautions ......2 4. Hardware Installation ............3 5. The MSU, and easy RAID configurator ......4 6. Description of HDD Indicators ...........10 7.

  • Page 3: Gt4670-Tb3 User Manual

    No separate notifications will be provided by our company. If you would like to receive the latest RAIDON product information, manuals, and firmware, or have any questions regarding RAIDON products, please contact your local supplier or visit www.RAIDON.com.tw...

  • Page 4: Hardware Requirements And Precautions

    GT4670-TB3 on a regular basis or whenever the user feels necessary to a remote or a separate storage device. RAIDON will not be responsible for any lost of data caused during the use of the GT4670-TB3 or the recovery of the data lost.

  • Page 5: Hardware Installation

    Once the hard disk has been formatted, the GT4670-TB3 can be used. Step 9 If the computer is unable to detect the system, please install the drivers fromofficial website - Download page (http://www.RAIDON.com.tw/RAIDON2016/download.php) .

  • Page 6: The Msu, And Easy Raid Configurator

    JBOD: To use individual capacity of each installed HDD. Please visit the official website - Download page (http://www.RAIDON.com.tw/RAIDON2016/download. php) to download Marvell Storage Utility (MSU). After GT4670-TB3 connected to the computer and install the MSU, multiple RAID modes can be set up through the MSU.
  • Page 7 GT4670-TB3 User Manual 3. Click at the selected HDDs. 4. Select【RAID 0】. 5. Setup Stripe Size. • The more Stripe Sizes helps a better data transfer for large data files which is good for video and audio editing works. • The less Stripe Sizes helps a better efficiency at randon files which is good for daily word processing, frequent read-&-write works.
  • Page 8 GT4670-TB3 User Manual 6. Type Storage Name and Submit RAID setting. 7. After submitting RAID setting: 8. Click 【Create VD】, 【Initialize】 option is set to 【Fast Initialization】; 【Gigabyte Rounding】 options set to 【10G】, then click 【Submit】. No Initialization Fast Initialization Foreground Initialization Background Initialization...
  • Page 9 GT4670-TB3 User Manual 9. After submit, you get a New_VD. P.S. VD is the abbreviation of Virture Disk. 10. To initiate and format HDD/SSD at OS level. 11. After completing the format, you couyld start using your GT4670-TB3.
  • Page 10 GT4670-TB3 User Manual B. Delete a RAID for a new RAID setting 1. Click 【Operation】 and 【Delete VD】. 2. Click 【OK】 at first warning message. 3. Click 【OK】 at the second warning message.
  • Page 11 5. Click 【OK】 at warning message. 6. It returns to JBOD mode, you just have to format every individual HDD or just to set up another RAID. Please refer to “RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf” for the RAID setting.

  • Page 12: Description Of Hdd Indicators

    GT4670-TB3 User Manual 6. Description of HDD Indicators Status System indicator Light HDD Status Light No HDD Blue light always on HDD failed Blue light always on Data access Blue light always on Blue light flashing HDD idle Blue light always on Blue light always on 7.

  • Page 13: Frequently Asked Questions

    B. right-click the Thunderbolt™ icon. C. Select "Approve Attached Devices". D. Select the port to which the device is connected. E. Wait for the dialog box "Approve Thunderbolt™ ™ Devices" to appear. F. Select "Always Connect" G. Press "OK"。 RAIDON tech., GT4670-TB3...
  • Page 14 GT4670-TB3 User Manual 5. How to install software on macOS: A. Unzip the downloaded tarball and execute msu.dmg. B. Get the installation program MSUSetup.pkg, execute the program, and enter the installation process. C. Follow the flow instructions and actual conditions to complete the installation.
  • Page 15 GT4670-TB3 User Manual 6. There are three ways to start the program: A. Find MarvellTray in the folder "Applications", hit the point and execute the program. B. Hit the Launchpad on the Dock and hit the MarvellTray icon to execute the program. C.
  • Page 16 GT4670-TB3 User Manual 7. The new macOS 10.13 (High Sierra) requires user approval before loading new, third-party kernel extensions: A. Execute MarvellMvumi.pkg. B. Appear from an unidentified developer warning, click on the lower right corner of the "OK." C. Open System Preferences, and go to Security & Privacy. D.

  • Page 17: Gt4670-Tb3 產品使用說明

    GT4670-TB3 User Manual 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 RAIDON GT4670-TB3 產品。在您開始使用 RAIDON GT4670-TB3 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規 www.RAIDON.com.tw 格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 網站查詢，本 公司將不另行通知。若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體 , 或對 RAIDON 產品有任何 www.RAIIDON.com.tw 疑問，請您聯絡當地供應商或到 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 環境需求 工作溫度 : 0 ～ 40 ℃ (32 ～ 104 ℉ ) 儲存溫度...

  • Page 18: 硬體需求與注意事項

    G. Mini DisplayPort D. 電源指示燈 H. Thunderbolt™ 連接埠 3. 硬體需求與注意事項 1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸。 2. 在安裝新硬碟到 GT4670-TB3 之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免資料受 損。 3. 當您需要關閉或移除 GT4670-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方 可進行電源關閉的動作。 4. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。 5. 如你希望將 GT4670-TB3 搭配軟體或硬體 RAID 功能使用時，請先瞭解並注意你所要使用 RAID 層 次及配件的特性與限制。 6. 強烈建議除了使用 GT4670-TB3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠 端備份，雙重備份您重要的資料。若您儲存在 GT4670-TB3 的資料損毀或遺失，RAIDON 將不負 任何的責任。...

  • Page 19: 硬體安裝

    請使用零件包中所附的鑰匙插入鑰匙孔，開啟硬碟抽取盒把手便將抽取盒取出。 步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定 , 以避免不必要的移動對硬碟造成傷 害。 注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。 步驟 5 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。 步驟 6 請依據您欲使用的介面，從附件包中選擇相對應的連接線，將 GT4670-TB3 背面連接埠與電 腦主機相對應介面埠連接。 步驟 7 AC Power 電源線與 GT4670-TB3 連接好，並將接頭接上電源插座後開機。 步驟 8 開機後，您的作業系統將會自動辨識到儲存容量；待辨識成功後，請依據您所需的儲存格 式，將系統依照作業系統的指示完成格式化。待硬盤格式化完成後，便可直接使用 GT4670- TB3。 步驟 9 如電腦無法辨識此系統 , 請前往 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/ download.php) 下載驅動程式並安裝。...

  • Page 20: Msu 簡易設定

    RAID 0：僅加速資料存取速度，對於資料備份不作任何保障。 • RAID 1 ：全自動備份，確保資料安全。 • JBOD：各別使用用置⼊入的硬碟存取空間。 請至官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載 Marvell Storage Utility（MSU），GT4670-TB3 連接電腦並安裝 MSU 後，可透過 MSU 建立多種 RAID 模式。 ㄧ、建立 RAID 模式： 1. 開啟 MSU 程式進入登錄頁面， 使用 Windows 或 Mac 帳戶及密碼登錄進入 MSU。 若有帳戶卻無密碼， 請將 MSU 登錄密碼處維持空白。...
  • Page 21 GT4670-TB3 User Manual 3. 點擊選擇硬碟。 4. 選擇【RAID 0】 5. 設定 Stripe Size 數值越大，大量傳輸資料的效能越好（如圖像編修、影音編輯等）； 數值越小，隨機讀寫越快（如程式啟動、文書處理、系統頻繁讀寫等）。...
  • Page 22 GT4670-TB3 User Manual 6. 輸入存儲名稱，再點擊【Submit】，提交 RAID 設置。 7. 提交 RAID 設置後的回饋如下： 8. 點擊【Create VD】，將【Initialize】的選項設定為【Fast Initialization】；將【Gigabyte Rounding】的選項設定為【10G】，再點擊【Submit】。 No Initialization Fast Initialization Foreground Initialization Background Initialization...
  • Page 23 GT4670-TB3 User Manual 9. 提交後，您將獲得一個 New_VD。 P.S. VD 為虛擬磁碟 virtual disk 的簡稱 10. 於作業系統進行初始化硬碟的設定。 11. 格式化之後，即可開始使用。...
  • Page 24 GT4670-TB3 User Manual 二、移除 RAID 模式： 1. 點擊【Operation】與【Delete VD】。 2. 在第一條警告消息中點擊【OK】。 3. 在第二條警告信息中點擊【OK】。...
  • Page 25 GT4670-TB3 User Manual 4. 點擊【Operation】、【Delete Array】與【Submit】 5. 在警告信息中點擊【OK】。 6. 磁碟系統轉為 JBOD 模式，之後只需要個別格式化硬碟，或設置新的 RAID 模式。 更詳細的 RAID 設定方式請參閱 RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf...

  • Page 26: 硬碟狀態指示燈號說明

    GT4670-TB3 User Manual 6. 硬碟狀態指示燈號說明 狀態 電源指示燈 硬碟狀態燈 無硬碟 藍燈恆亮 硬碟故障 藍燈恆亮 資料存取 藍燈恆亮 藍燈閃爍 硬碟閒置 藍燈恆亮 藍燈恆亮 7. 與其他裝置連接說明 1. TB port : Thunderbolt™ 3 連 接 埠 可 串 接 TB3，USB 3.1 和 DisplayPort 裝 置； 其 中 向 下 支 援 USB3.0/USB2.0，有轉接線即可連接不同規格之...

  • Page 27: 常見問題

    2. 電腦進入睡眠模式時，GT4670-TB3 的風扇與電源指示燈皆為停止及休眠狀態，直至喚醒時才會啟 動風扇及電源指示燈。 3. 若硬碟已在其他磁碟陣列產品存取資料或設定 RAID MODE 過，建議還原成 JBOD 模式後再應用 於 GT4670-TB3，以避免產生無法讀取硬碟問題。 4. 若 GT4670-TB3 裝設在 Windows 作業系統上卻無法連線，請參考下方步驟： A. 開啟右下角工作列圖示 B. 在 Thunderbolt™ software 圖示上擊點滑鼠右鍵 C. 選擇「批准已接上的裝置」 D. 選擇連接埠 E. 等候對話框「批准 Thunderbolt™™ 裝置」出現 F. 選擇「永遠連接」 G. 按下確定。 RAIDON tech., GT4670-TB3...
  • Page 28 GT4670-TB3 User Manual 5. 如何在 macOS 安裝軟體： A. 將下載的壓縮檔解壓縮後，執行 msu.dmg。 B. 得到安裝程式 MSUSetup.pkg，執行該程式，進入安裝流程。 C. 依照流程指示與實際狀況選擇，以完成安裝。...
  • Page 29 GT4670-TB3 User Manual 6. 啟動程式的方式有三： A. 在資料夾「應用程式」內找到 MarvellTray，擊點並執行程式。 B. 擊點 Dock 上的 Launchpad，擊點 MarvellTray 的圖示便能執行程式。 C. 利用 Spotlight 的搜尋功能，輸入 MarvellTray，便能找到程式，按下 Enter 就能執行程式。...
  • Page 30 GT4670-TB3 User Manual 7. 礙於 macOS 10.13 (High Sierra) 的權限設定，如果程式來自於未識別開發者，是無法直接安裝的。 請依照下列步驟進行安裝 : A. 執行 MarvellMvumi.pkg，出現來自未識別開發者的警訊，先點選右下角的「好」。 B. 進入「系統偏好設定」後，點選「安全性與隱私」功能。 C. 接著下方就會看到被阻擋的訊息，按旁邊的「允許」。 注意：如果無法擊點允許按鈕，請先擊點左下角的鎖頭圖示，並輸入管理員密碼。...
  • Page 31 GT4670-TB3 User Manual www.raidon.com.tw...
