Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw for further information.
GT4670-TB on a regular basis or whenever the user feels necessary to a remote or a separate storage device. RAIDON will not be responsible for any lost of data caused during the use of the GT4670-TB or the recovery of the data lost.

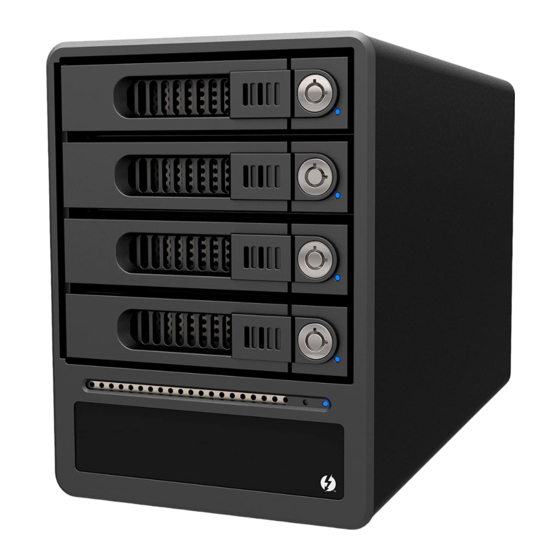

SafeTANK GT4670-TB User Manual 4. Hardware Installation Please follow the instructions below to complete the hardware installation. Step 1 Open the package and take out the product making sure that all the enclosed contents are not damaged or missing. Should you find damages or missing contents, please contact your supplier immediately.
SafeTANK GT4670-TB User Manual GUI Management Software 1. Installation of Monitoring Software Please install from product CD in the accessory package or download it from www.raidon.com.tw. Step 1. Select “Security & Privacy” under “System Preferences”. Step 2. Click on the lock icon from the bottom-left corner to unlock settings under “General”.
Page 7
SafeTANK GT4670-TB User Manual Step 3. Insert your “Username” & “Password” for the computer. Step 4. Select “Allow From Anywhere” for App downloads. Step 5. Click on the lock icon from the bottom-left corner to lock settings.
Page 8
SafeTANK GT4670-TB User Manual Step 6. Run MSU application to proceed installation for “Introduction” > “License” > “Destination Select” > “Installation Type” > “Installation” > “Summary”, and please click on “Continue” for “Introduction”. Step 7. Please click on “Continue” for “License”.
Page 9
SafeTANK GT4670-TB User Manual Step 8. Please click on “Agree” in the popped-up dialogue of “License” to continue. Step 9. “Installation Type” indicates the size of space will occupy, please click on “Install”.
Page 10
SafeTANK GT4670-TB User Manual Step 10. Insert your “Username” & “Password” for the computer then please click on “Install Software” to continue. Step 11. Software installation completed, please click on “Close” button to exit installation. Step 12. Please launch the monitoring software after restarting the computer from software installation.
Page 11
SafeTANK GT4670-TB User Manual 2. Operation of Monitoring Software Before operating MSU, please verify GT4670-TB has already connected to the computer with HDD installed and powered on. Please choose enterprise standard HDD for surveillance with identical brand and capacity. Step 1. Insert your “Username” and “Password” for the computer.
Page 12
SafeTANK GT4670-TB User Manual 3. RAID Settings A. If installed HDD was used for RAID on other devices, please assure that previous RAID info in HDD has been successfully removed/erased and HDD has been reformatted. B. Please backup all data before configuring/changing to desire RAID mode.
Page 13
SafeTANK GT4670-TB User Manual Step 3. Please select desired HDD(s) for proceeding with RAID configuration. Step 4. Please verify RAID level and number of HDD selected are indicated correctly, and then click on “Next” to continue. ! 1 3...
Page 14
SafeTANK GT4670-TB User Manual Step 5. Please verify selected RAID level and relevant information are indicated correctly, and then click on “Sumbit” to continue. Step 6. Click for confirmation in the popped-up dialogue to proceed with selected RAID level. ...
Page 15
SafeTANK GT4670-TB User Manual Step 7. RAID level completed The naming sequences of adapter set assigns from “Adapter 0”, ”Adapter 1”… to ”Adapter 5”, and GT4670-TB may adopt maximum of 6 sets. RAID: Default name is “VD_R0_1”. The options in the top-right corner may apply for “Modify”...
Page 16
SafeTANK GT4670-TB User Manual Step 2. Confirmation dialogue will appear for deletion. Step 3. Second confirmation dialogue will appear to proceed with delete. ! 1 6...
Page 17
SafeTANK GT4670-TB User Manual Step 4. Final confirmation dialogue will appear to delete partition information. Step 5. After RAID has been deleted, each of the HDD will revert to original connecting status individually. 5. E-Mail Notifications. Step 1. “Account Management” under “Management” on the left of managing window allows configuring for e-mail notification by sending “Event Logs”...
SafeTANK GT4670-TB User Manual 6. Visual Status Indicator Definitions HDD LED Status Power LED Power on / NO HDD Blue On N / A Power on / HDD Idle Blue On Blue On Blue Blinks Power on / HDD Access...
5. Es wird dringend empfohlen, alle auf dem Laufwerk im GT4670-TB befindlichen Daten regelmäßig oder wenn immer es der Benutzer für nötig hält auf einem fern gewarteten oder externem Speicherlaufwerk zu sichern. RAIDON ist weder verantwortlich für Datenverluste, die während der Benutzung des GT4670-TB Geräts entstehen, noch für die Wiederherstellung verlorener Daten.
SafeTANK GT4670-TB User Manual 4. Hardware Installation Bitte folgen Sie den unten stehenden Anweisungen, um die Hardwareinstallation durchzuführen: Schritt 1 Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus. Stellen Sie sicher, dass sämtliche Inhalte unbeschädigt sind und nicht fehlen. Falls Sie Schäden oder fehlende Inhalte feststellen sollten, kontaktieren Sie bitte umgehend Ihren Händler.
SafeTANK GT4670-TB User Manual GUI-Management-Software 1. Installation der Überwachungssoftware Installieren Sie die Software von der Produkt-CD im Zubehörpaket oder laden Sie sie von www.raidon.com.tw herunter. Schritt 1. Wählen Sie „Sicherheit & Datenschutz“ unter „Systemeinstellungen“. Schritt 2. Klicken Sie auf das Schlosssymbol unten links, um die Einstellungen unter „Allgemein“...
Page 23
SafeTANK GT4670-TB User Manual Schritt 3. Geben Sie Ihren „Benutzername“ und Ihr „Kennwort“ für den Computer ein. Schritt 4. Wählen Sie „Überall zulässig“ für App-Downloads. Schritt 5. Klicken Sie auf das Schlosssymbol unten links, um die Einstellungen zu sperren. ! 2 3...
Page 24
SafeTANK GT4670-TB User Manual Schritt 6. Führen Sie die Anwendung MSU zur Fortsetzung der Installation mit „Einleitung“ > „Lizenz“ > „Zielwahl“ > „Installationstyp“ > „Installation“ > „Zusammenfassung“ aus und klicken Sie für „Einleitung“ auf „Fortsetzen“. Schritt 7. Klicken Sie auf „Fortsetzen“ für „Lizenz“.
Page 25
SafeTANK GT4670-TB User Manual Schritt 8. Klicken Sie im Dialogfeld „Lizenz“ auf „Akzeptieren“, um den Vorgang fortzusetzen. Schritt 9. „Installationstyp“ zeigt die Größe des Speicherplatzes an, der belegt wird; klicken Sie auf „Installieren“. ! 2 5...
Page 26
SafeTANK GT4670-TB User Manual Schritt 10. Geben Sie Ihren „Benutzername“ und Ihr „Kennwort“ für den Computer ein und klicken Sie dann zur Fortsetzung auf „Software installieren“. Schritt 11. Die Softwareinstallation ist abgeschlossen; klicken Sie auf zum Beenden der Installation auf „Schließen“.
Page 27
SafeTANK GT4670-TB User Manual 2. Bedienung der Überwachungssoftware Vergewissern Sie sich vor Bedienung der MSU, dass GT4670-TB bereits an den eingeschalteten Computer mit installierter Festplatte angeschlossen ist. Wählen Sie für die Überwachung die dem Festplatten der Enterprise-Klasse mit identischer Marke und Kapazität.
Page 28
SafeTANK GT4670-TB User Manual 3. RAID-Einstellungen Wurde eine installierte Festplatte auf anderen Geräten für RAID verwendet, müssen die alten RAID-Daten auf der Festplatte erfolgreich entfernt/gelöscht und die Festplatte neu formatiert werden. B. Sichern Sie alle Daten, bevor Sie den RAID-Modus wunschgemäß konfigurieren/ändern.
Page 29
SafeTANK GT4670-TB User Manual Schritt 3. Wählen Sie die gewünschte(n) Festplatte(n) für die RAID-Konfiguration aus. Schritt 4. Überprüfen Sie, dass der RAID-Level und die Anzahl der ausgewählten Festplatten richtig angezeigt werden, und klicken Sie dann zur Fortsetzung auf „Weiter“. ! 2 9...
Page 30
SafeTANK GT4670-TB User Manual Schritt 5. Überprüfen Sie, dass der RAID-Level und die zugehörigen Datenrichtig angezeigt werden, und klicken Sie dann zur Fortsetzung auf „Senden“. Schritt 6. Klicken Sie im Dialogfeld auf die Bestätigung, um mit dem ausgewählten RAID- Level fortzufahren.
Page 31
SafeTANK GT4670-TB User Manual Schritt 7. RAID-Level festsgelegt Die Benennung der Adaptersets wird in der Reihenfolge „Adapter 0“, „Adapter 1“… bis „Adapter 5“ vorgenommen, wobei das GT4670-TB maximal 6 Sets übernehmen kann. RAID: Der Standardname lautet „VD_R0_1“. Die Optionen oben rechts gelten für „Modifizieren“...
Page 32
SafeTANK GT4670-TB User Manual Schritt 2. Das Dialogfeld mit der Bestätigung des Löschvorgangs wird angezeigt. Schritt 3. Zur Fortsetzung des Löschvorgangs wird ein weiteres Dialogfeld angezeigt. ! 3 2...
Page 33
SafeTANK GT4670-TB User Manual Schritt 4. Im letzten Dialogfeld muss das Löschen der Partitionsdaten bestätigt werden. Schritt 5. Nachdem RAID gelöscht wurde, kehrt jede Festplatte wieder zu ihrem ursprünglichen Anschlussstatus zurück. 5. E-Mail-Benachrichtigungen. Schritt 1.„Konto-Management“ unter „Management“ links im Verwaltungsfenster ermöglicht die Konfiguration von E-Mail-Benachrichtigungen durch Versenden von „Ereignisprotokolle“,...
SafeTANK GT4670-TB User Manual Beschreibung der visuellen Statusanzeige Status Power LED HDD LED Power on / NO HDD Blue On N / A Blue On Power on / HDD Idle Blue On Power on / HDD Access Blue On Blue Blinks...
Page 36
SafeTANK GT4670-TB User Manual 正⾯面與背⾯面⽰示意圖 A. 硬碟狀態指⽰示燈 B. 硬碟抽取盒 C. 鑰匙孔 D. 電源指⽰示燈 E. 電源開關 F. 電源插座 CAUTION G. Thunderbolt 連接埠 Please ensure each plug is properly connected before turning on the power. H. 防竊鎖孔 3. 硬體需求與注意事項 1. 在安裝新硬碟到 GT4670-TB之前,請先確認硬碟是沒有壞軌⽽而且是沒有故障的,以避免資料...
Page 44
SafeTANK GT4670-TB User Manual 三、 RAID設定: A. 若使⽤用的硬碟之前有在其他機器作過RAID,請先確認RAID已清除並重新格式化完畢。 B. 切換任何RAID模式之前,請先⾏行確認所有資料的備份在其他硬碟上。 C. JBOD:各別使⽤用置⼊入的硬碟存取空間。 D. RAID-0:僅加速資料存取速度,對於資料備份不作任何保障。 1. 點選"Device"→"Adapter"→"Operation"→"Create RAID"。 2.選擇RAID層級。 ! 4 4...
Page 50
SafeTANK GT4670-TB User Manual 硬碟狀態指⽰示燈號說明 電源 LED燈 硬碟 LED燈 狀態 電源開啟 /無硬碟 N / A 藍燈恆亮 電源開啟 / 硬碟閒置 藍燈恆亮 藍燈恆亮 電源開啟 / 硬碟讀取 藍燈閃爍 藍燈恆亮 電源開啟 / 硬碟故障 N / A 藍燈恆亮 7. 常⾒見問題 1. GT4670-TB在未連接Thunderbolt cable時,⾵風扇與電源指⽰示燈皆為停⽌止及休眠狀態,直⾄至 連接Thunderbolt cable⾄至電腦才會啟動⾵風扇及電源指⽰示燈。...
Page 51
이 사용 설명서는 RAIDON SafeTANK GT4670-TB 제품을 소개합니다. 이 제품을 사용하시기 전에, 이 설명서를 완전히 읽어 주십시오. 이 사용 설명서에 포함된 모든 정보는 출시 전 신중히 검증되었지만 실제 제품 스펙은 RAIDON으로부터 배 송되는 시점을 기반으로 합니다. 제품 스펙의 업데이트 또는 관련 정보는 www.raidon.com.tw에서 찾을...
Page 52
5. GT4670-TB시리즈 안의 드라이브에 포함된 중요한 기본 데이터 또는 사용 자가 필요로 하는 데이터는 반드시 원격 또는 분리형 스토리지 장치에 백업을 해놓으십시오. RAIDON 은 GT4670-TB시리즈 의 사 용 또는 손실된 데이터 복구 중에 발생한 어떠한 데이터 손실에 대해 책임을 지지 않습니다.
Page 53
SafeTANK GT4670-TB User Manual 4. 하드웨어 설치 아래 지침에 따라 하드웨어 설치를 완성하십시오 : 단계1 포장을 열고 제품을 꺼내 동봉된 모든 내용물이 손상되거나 분실되지 않았는지 확 인하십시오. 내용 물에 손상이 있거나 분실된 경우, 즉시 공급업체에 문의하십시오. 단계2 엔클로저를 평편하고 통풍구가 막힘이 없이 통풍이 잘 되는 곳에 놓으시고, 물 근 처 또는 손상되기...
Page 54
SafeTANK GT4670-TB User Manual 그래픽 인터페이스 조작 소프트웨어 일. 모니터링 소프트웨어 설치: 악세사리중의 CD를 사용하거나 www.raidon.com.tw 사이트에서 다운로드 받으십시오. 1."시스템 환경 설정"의 " 보안과 개인 정보 보호" 옵션 2."일반 옵션"에서 좌측 하단 코너의 잠금 해제 열기 ! 5 4...
Page 55
SafeTANK GT4670-TB User Manual 3.컴퓨터 계정과 암호 입력 4."모든 소스"에서 다운로드한 응용 프로그램 허용 선택 5.좌측 하단 코너의 잠금 해제 옵션 닫기 ! 5 5...
Page 56
SafeTANK GT4670-TB User Manual 6.MSU 응용 프로그램을 열고 설치를 시작하며, "소개"부터 --> "라이선스" --> "대상 선택" --> "설치 유형" --> "설치" --> "요약"에 따라 설치하고, 우측 하단 코너의 "계속" 클릭. 7.우측 하단 코너의 "계속" 클릭 ! 5 6...
Page 57
SafeTANK GT4670-TB User Manual 8."동의" 클릭 9.MSU 소프트웨어의 컴퓨터 하드 공간 점유 크기 설명이 표시되며, 우측 하단 코너의 "설치" 옵션 클릭 ! 5 7...
Page 58
SafeTANK GT4670-TB User Manual 10.컴퓨터 계정과 암호를 입력한 후 우측 하단 코너의 "소프트웨어 설치 옵션" 클릭. 11.설치가 완료되면 우측 하단 코너의 "닫기" 클릭. 12.설치를 완료하면 컴퓨터를 재부팅한 후 모니터링 소프트웨어 열기 ! 5 8...
Page 59
SafeTANK GT4670-TB User Manual 이. 모니터링 소프트웨어 조작: MSU를 조작하기 전에 먼저 GT4670-TB가 확실히 컴퓨터와 연결되었는지와 전원 및 하드 디스크를 확인 하십시오. 기업용 모니터링 하드 디스크를 사용하고 동일한 브랜드 및 용량을 선택하십시오. 1.컴퓨터 계정 및 암호 입력. 2.좌측열 관리창에는 Marvell Storage Management、Device 및 Management등 3단계가 있습니다.
Page 60
SafeTANK GT4670-TB User Manual 삼. RAID 설정: A. 만약 사용자의 하드 디스크에 기타 기기로 RAID를 한 적이 있다면, 먼저 RAID가 삭제되었고 다시 포맷 을 했는지 확인하십시오. B. RAID 모드를 변환하기 전에 먼저 모든 데이터를 다른 하드 디스크에 백업했는지 확인하십시오. C. JBOD:개별적으로 사용되는 하드 디스크 액세스 공간 배치...
Page 61
SafeTANK GT4670-TB User Manual 3.사용하려는 하드 디스크 수량 선택 4.RAID 레벨 및 하드 디스크 수량을 다시 확인하고, 문제가 없으면 "Next" 클릭 ! 6 1...
Page 62
SafeTANK GT4670-TB User Manual 5.RAID 레벨 및 관련 정보를 확인한 후 "Submit" 클릭 6.RAID 만들기 창이 나오면 확인 클릭. ! 6 2...
Page 63
SafeTANK GT4670-TB User Manual 7. RAID 만들기 완료。 RAID:명명 방식은 Adapter 0、Adapter 1…Adapter 5,GT4670-TB로 최대 6세트 직렬 연결. RAID:원래 설정 명칭은 모두"VD_R0_1"입니다. 우측 상단 코너의 Modify 옵션을 통해 수정이나 Restore 옵션에서 복원할 수 있습니다. 하드 디스크 ID:세트당 하드 디스크는 모두0、1、2、3로 표시됩니다.
Page 64
SafeTANK GT4670-TB User Manual 2.삭제 확인 알림 창이 나옵니다. 3.삭제 확인 알림 창이 다시 나옵니다. ! 6 4...
Page 65
SafeTANK GT4670-TB User Manual 4.RAID 모듈 창을 삭제합니다. 5.RAID 모듈이 삭제되면 원래 연결 하드 디스크 수량으로 복원됩니다. 오. 사건 알림 관리 창 설명 1.좌측 Management 옵션중의 Account Management 및 Email Notify Setting은 GT4670-TB 실행 시에 생기는 사건 기록 (예, 오류, 이상 또는 정보) 일람표를 Mail로 발송합니다.
Page 66
SafeTANK GT4670-TB User Manual 6. 상태 표시등 설명 HDD LED Status Power LED Power on / NO HDD Blue On N / A Power on / HDD Idle Blue On Blue On Blue Blinks Power on / HDD Access Blue On...
Page 67
SafeTANK GT4670-TB User Manual www.raidon.com.tw 7F-9, No.16, Lane 609, Sec.5, Chung-Hsin Rd.,241 San-Chung Dist., New Taipei City, Taiwan Tel:886-2-2278-9697 Ext 63 Fax:886-2-2278-9659 http://www.raidon.com.tw E-mail : sales1@raidon.com.tw ! 6 7...
