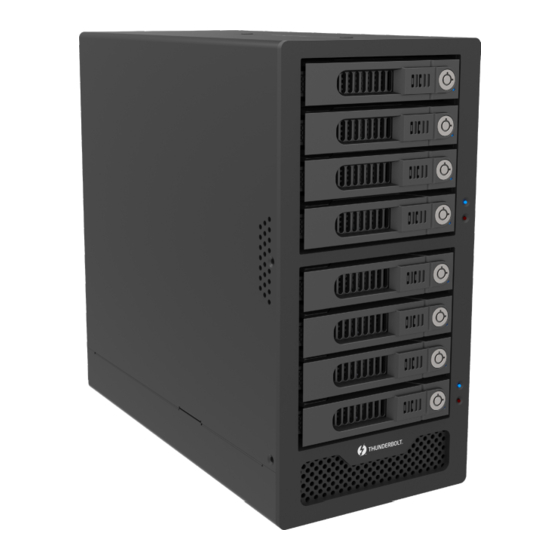

Raidon SafeTANK GT8670-TB3 User Manual

Hide thumbs Also See for SafeTANK GT8670-TB3:
Table of Contents

Advertisement

Quick Links

Download this manual
SafeTANK
GT8670-TB3
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SafeTANK GT8670-TB3 and is the answer not in the manual?

Questions and answers

Related Manuals for Raidon SafeTANK GT8670-TB3

Summary of Contents for Raidon SafeTANK GT8670-TB3

  • Page 1 SafeTANK GT8670-TB3 User Manual...

  • Page 2: Table Of Contents

    SafeTANK GT8670-TB3 User Manual » GT8670-TB3 User Manual........ 1 1. Environmental Requirements ..........1 2. Product Appearance and Packaging Content ....1 3. Hardware Requirements and Precautions ......2 4. Hardware Installation ............3 5. Troubleshooting Fan Errors ..........4 6. The MSU, and easy RAID configurator ......4 7.

  • Page 3: Gt8670-Tb3 User Manual

    » GT8670-TB3 User Manual About this Manual Thank you for choosing the RAIDON product. This manual will familiarize you with the RAIDON GT8670-TB3 product. We recommend reading through this manual before using the RAIDON GT8670-TB3 product. The information provided in this manual was checked before publication, but the actual product specifications may have changed before shipping;...

  • Page 4: Hardware Requirements And Precautions

    GT8670-TB3 on a regular basis or whenever the user feels necessary to a remote or a separate storage device. RAIDON will not be responsible for any lost of data caused during the use of the GT8670-TB3 or the recovery of the data lost.

  • Page 5: Hardware Installation

    SafeTANK GT8670-TB3 User Manual 4. Hardware Installation Please follow the steps below to complete the hardware installation process: Step 1 When you open the package, please immediately check the product and included parts for any damage or missing parts. If there is a problem with the product or included parts please contact your supplier immediately.

  • Page 6: Troubleshooting Fan Errors

    GT8670-TB3's fan has stopped turning. Once the above checks have been completed, turn the power back on to continue using this system. If this doesn't solve the problem, please contact the product supplier or RAIDON for further technical assistance. 6. The MSU, and easy RAID configurator •...
  • Page 7 SafeTANK GT8670-TB3 User Manual 2. Click 【Operation】 and 【Create Array】. 3. Click at the selected HDDs. 4. Select【RAID 5】（or other RAID）.
  • Page 8 SafeTANK GT8670-TB3 User Manual 5. Setup Stripe Size. • The more Stripe Sizes helps a better data transfer for large data files which is good for video and audio editing works. • The less Stripe Sizes helps a better efficiency at randon files which is good for daily word processing, frequent read-&-write works.
  • Page 9 SafeTANK GT8670-TB3 User Manual 8. Click 【Create VD】, 【Initialize】 option is set to 【No Initialization】; 【Gigabyte Rounding】 options set to 【10G】, then click 【Submit】. 9. After submit, you get a New_VD. P.S. VD is the abbreviation of Virture Disk. 10. To initiate and format HDD/SSD at OS level.
  • Page 10 SafeTANK GT8670-TB3 User Manual 11. After completing the format, you couyld start using your GT8670-TB3.
  • Page 11 SafeTANK GT8670-TB3 User Manual B. Delete a RAID for a new RAID setting 1. Click 【Operation】 and 【Delete VD】. 2. Click 【OK】 at first warning message. 3. Click 【OK】 at the second warning message.
  • Page 12 5. Click 【OK】 at warning message. 6. It returns to JBOD mode, you just have to format every individual HDD or just to set up another RAID. Please refer to “RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf” for the RAID setting.

  • Page 13: Description Of Hdd Indicators

    SafeTANK GT8670-TB3 User Manual 7. Description of HDD Indicators System indicator HDD Status Status Power status light Buzzer Light Light No HDD detected Blue light always on Red light always on Red light HDD failed Blue light always on Red light always on...

  • Page 14: Frequently Asked Questions

    SafeTANK GT8670-TB3 User Manual B. GT8670-TB3: Let its TB A port connect to Host (PC/Workstation/Server), TB B port to a monitor, and mDP port to the second monitor. 9. Frequently Asked Questions 1. If the GT8670-TB3 is turned on, but the Thunderbolt™ cable is not connected, the fan and power status lights will both be in Sleep mode.
  • Page 15 SafeTANK GT8670-TB3 User Manual 5. How to install software on macOS: A. Unzip the downloaded tarball and execute msu.dmg. B. Get the installation program MSUSetup.pkg, execute the program, and enter the installation process. C. Follow the flow instructions and actual conditions to complete the installation.
  • Page 16 SafeTANK GT8670-TB3 User Manual 6. There are three ways to start the program: A. Find MarvellTray in the folder "Applications", hit the point and execute the program. B. Hit the Launchpad on the Dock and hit the MarvellTray icon to execute the program.
  • Page 17 SafeTANK GT8670-TB3 User Manual 7. The new macOS 10.13 (High Sierra) requires user approval before loading new, third-party kernel extensions: A. Execute MarvellMvumi.pkg. B. Appear from an unidentified developer warning, click on the lower right corner of the "OK." C. Open System Preferences, and go to Security & Privacy.

  • Page 18: Gt8670-Tb3 產品使用說明

    SafeTANK GT8670-TB3 User Manual 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 RAIDON GT8670-TB3 產品。在您開始使用 RAIDON GT8670-TB3 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規 www.RAIDON.com.tw 格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 網站查詢，本 公司將不另行通知。若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體 , 或對 RAIDON 產品有任何 www.RAIDON.com.tw 疑問，請您聯絡當地供應商或到 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 環境需求 工作溫度 : 0 ～ 40 ℃ (32 ～ 104 ℉ ) 儲存溫度...

  • Page 19: 硬體需求與注意事項

    SafeTANK GT8670-TB3 User Manual 正面與背面示意圖 前視圖 背視圖 A. 硬碟讀取燈 硬碟位置 0 B. 硬碟抽取盒鎖 硬碟位置 1 C. 硬碟卡榫退出鍵 D. 電源指示燈 硬碟位置 2 E. 系統指示燈 硬碟位置 3 F. Thunderbolt™ 連接埠 硬碟位置 4 G. Mini DisplayPort 連接埠 H. 電源插座 硬碟位置 5 I. 風扇...

  • Page 20: 硬體安裝

    SafeTANK GT8670-TB3 User Manual 4. 硬體安裝 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 當你打開包裝後，首先請先檢查產品主體以及附件是不是有毀損或是短缺情形，如果發生產品 主體及附件短缺，請立刻與您的供應商聯絡。 步驟 2 將主機置放於平穩空間上，並確認散熱風扇沒有被擋住，且四周有適當的散熱空間。 ( 請避免 接近水源或是其他容易造成產品損傷的環境 ) 步驟 3 請使用零件包中所附的鑰匙插入鑰匙孔，開啟硬碟抽取盒把手便將抽取盒取出。 步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定 , 以避免不必要的移動對硬碟造成傷 害。 注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。 步驟 5 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。 步驟 6 請依據您欲使用的介面，從附件包中選擇相對應的連接線，將 GT8670-TB3 背面連接埠與電 腦主機相對應介面埠連接。 步驟 7 AC Power 電源線與...

  • Page 21: Msu 簡易設定

    6. MSU 簡易設定 • GT8670-TB3 與電腦連接可參考 P11 - 8. 與其他裝置連接說明 )。 • 在官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載 Marvell Storage Utility (MSU)。 • 在作業系統中安裝 MSU： ( 一 ) Windows OS：將 *.zip 壓縮檔解壓縮後，執行 MSUSetup.exe，依程式引導進行安裝。 ( 二 ) macOS：請參照常見問題第 5 點 - 如何在 macOS 安裝軟體。...
  • Page 22 SafeTANK GT8670-TB3 User Manual 3. 點擊選擇硬碟。 4. 選擇【RAID 5】（或其他 RAID） 5. 設定 Stripe Size 數值越大，大量傳輸資料的效能越好（如圖像編修、影音編輯等）； 數值越小，隨機讀寫越快（如程式啟動、文書處理、系統頻繁讀寫等）。...
  • Page 23 SafeTANK GT8670-TB3 User Manual 6. 輸入存儲名稱，再點擊【Submit】，提交 RAID 設置。 7. 提交 RAID 設置後的回饋如下： 8. 點擊【Create VD】，將【Initialize】的選項設定為【No Initialization】；將【Gigabyte Rounding】 的選項設定為【10G】，再點擊【Submit】。...
  • Page 24 SafeTANK GT8670-TB3 User Manual 9. 提交後，您將獲得一個 New_VD。 P.S. VD 為虛擬磁碟 virtual disk 的簡稱 10. 於作業系統進行初始化硬碟的設定。 11. 格式化之後，即可開始使用。...
  • Page 25 SafeTANK GT8670-TB3 User Manual 二、移除 RAID 模式： 1. 點擊【Operation】與【Delete VD】。 2. 在第一條警告消息中點擊【OK】。 3. 在第二條警告信息中點擊【OK】。...
  • Page 26 SafeTANK GT8670-TB3 User Manual 4. 點擊【Operation】、【Delete Array】與【Submit】 5. 在警告信息中點擊【OK】。 6. 磁碟系統轉為 JBOD 模式，之後只需要個別格式化硬碟，或設置新的 RAID 模式。 更詳細的 RAID 設定方式請參閱 RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf...

  • Page 27: 硬碟狀態指示燈號說明

    SafeTANK GT8670-TB3 User Manual 7. 硬碟狀態指示燈號說明 狀態 電源指示燈 系統指示燈 硬碟狀態燈 蜂鳴器 無硬碟 藍燈恆亮 紅燈恆亮 硬碟故障 藍燈恆亮 紅燈閃爍 紅燈恆亮 資料存取 藍燈恆亮 藍燈閃爍 硬碟閒置 藍燈恆亮 藍燈恆亮 資料重建 - 來源碟 藍燈恆亮 藍燈閃爍 資料重建 - 目標碟 藍燈恆亮 紫燈閃爍 風扇故障 藍燈恆亮 紅燈閃爍 藍燈恆亮 過熱 藍燈恆亮...

  • Page 28: 常見問題

    SafeTANK GT8670-TB3 User Manual B. GT8670-TB3: TB A port 接 MB (Host), TB B port 接螢幕 , mDP 接螢幕 ( 雙螢幕 ) 9. 常見問題 1. GT8670-TB3 在開機情況下，未連接 Thunderbolt™ cable 時，風扇與電源指示燈皆為停止及休眠 狀態，直至連接 Thunderbolt™ cable 至電腦才會啟動風扇及電源指示燈。 2. 電腦進入睡眠模式時，GT8670-TB3 的風扇與電源指示燈皆為停止及休眠狀態，直至喚醒時才會啟 動風扇及電源指示燈。 3. 若硬碟已在其他磁碟陣列產品存取資料或設定 RAID MODE 過，建議還原成 JBOD 模式後再應用...
  • Page 29 SafeTANK GT8670-TB3 User Manual 5. 如何在 macOS 安裝軟體： A. 將下載的壓縮檔解壓縮後，執行 msu.dmg。 B. 得到安裝程式 MSUSetup.pkg，執行該程式，進入安裝流程。 C. 依照流程指示與實際狀況選擇，以完成安裝。...
  • Page 30 SafeTANK GT8670-TB3 User Manual 6. 啟動程式的方式有三： A. 在資料夾「應用程式」內找到 MarvellTray，擊點並執行程式。 B. 擊點 Dock 上的 Launchpad，擊點 MarvellTray 的圖示便能執行程式。 C. 利用 Spotlight 的搜尋功能，輸入 MarvellTray，便能找到程式，按下 Enter 就能執行程式。...
  • Page 31 SafeTANK GT8670-TB3 User Manual 7. 礙於 macOS 10.13 (High Sierra) 的權限設定，如果程式來自於未識別開發者，是無法直接安裝的。 請依照下列步驟進行安裝 : A. 執行 MarvellMvumi.pkg，出現來自未識別開發者的警訊，先點選右下角的「好」。 B. 進入「系統偏好設定」後，點選「安全性與隱私」功能。 C. 接著下方就會看到被阻擋的訊息，按旁邊的「允許」。 注意：如果無法擊點允許按鈕，請先擊點左下角的鎖頭圖示，並輸入管理員密碼。...
  • Page 32 www.raidon.com.tw...
