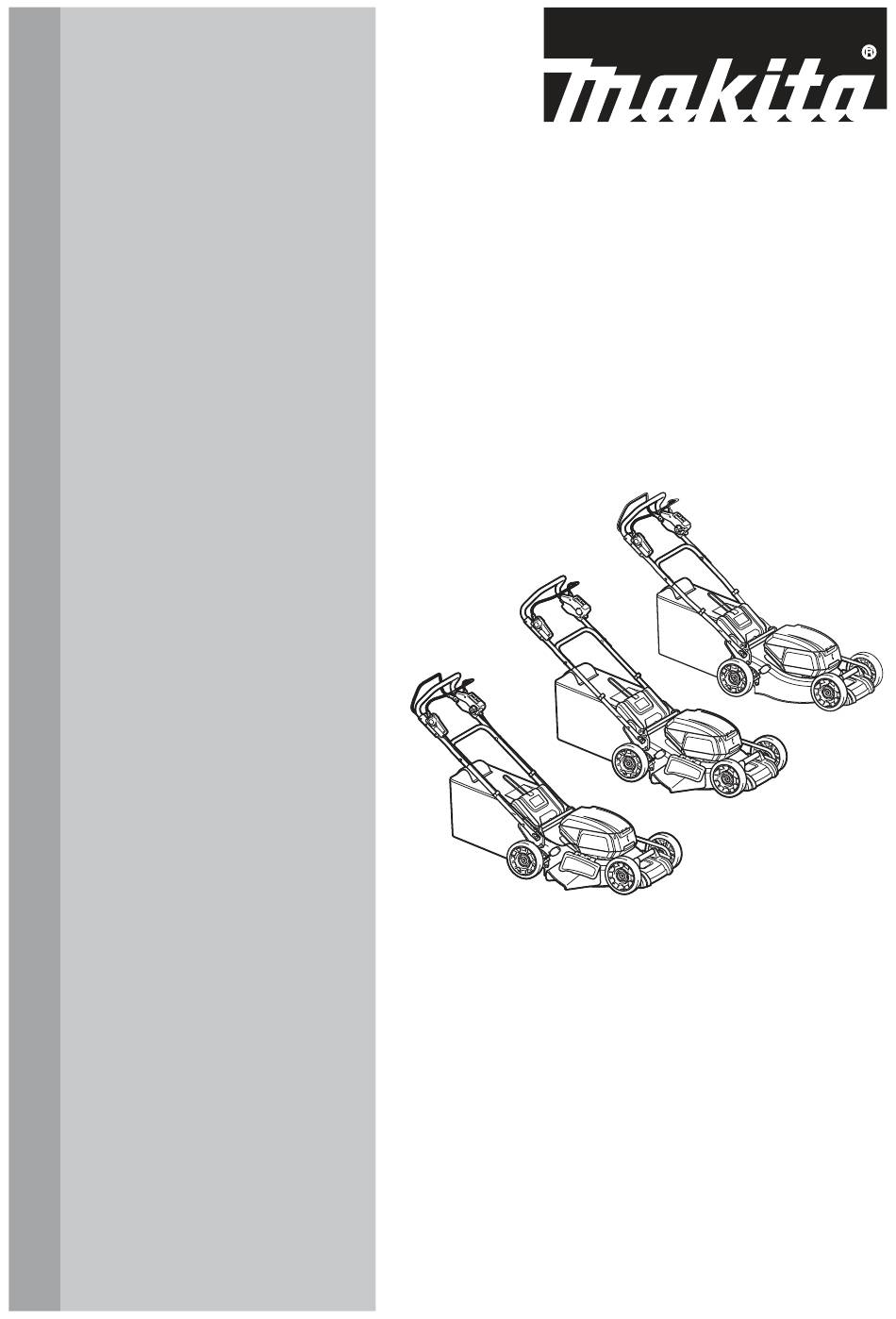

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Lawn Mower Cortadora de Cesped XML06 XML07 XML08 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: XML06 XML07 XML08 Mowing width (blade diameter) No load speed 2,500 /min 2,300 /min Maximum speed 3,300 /min 2,800 /min Part number of replacement mower blade 191D51-9 191D52-7 Dimensions L: 1,610 mm to 1,690 mm (L x W x H) H: 980 mm to 1,095 mm Traveling speed... - Page 3 Watch for holes, ruts, bumps, rocks, or other 13. Do not operate machine without the entire grass catcher, discharge guard, rear guard, or hidden objects. Uneven terrain could cause a slip and fall accident. Tall grass can hide obstacles. other safety protective devices in place and working.
- Page 4 Maintenance and storage Battery tool use and care Store Idle Lawn Mower Indoors - When not in Prevent unintentional starting. Ensure the and locked-up place - out of reach of children. to battery pack, picking up or carrying the machine. Maintain Lawn Mower With Care - Keep cutting on the switch or energizing machine that have the edges sharp and clean for best and safest per-...
- Page 5 13. If the tool is not used for a long period of time, direct current the battery must be removed from the tool. SAVE THESE INSTRUCTIONS. no load speed CAUTION: Only use genuine Makita batteries. Use of non-genuine Makita batteries, or batteries that revolutions or reciprocation per minute charger. 5 ENGLISH...
-
Page 6: Installing The Handle
Tips for maintaining maximum tightened in step 1 using box wrench 13. battery life Align the hole in the lower handle with the hole in Charge the battery cartridge before completely dis- the upper handle, then insert the bolt from inside, and charged. -
Page 7: Removing The Mulching Plug
Hold the handle of the grass basket, and then Removing the mulching plug Open the rear cover. 1. Rear cover 1. Rod 2. Handle 3. Grass basket Remove the mulching plug while holding down the To remove the grass basket, open the rear cover, and lever. -
Page 8: Functional Description
Attaching the discharge attachment FUNCTIONAL DESCRIPTION For XML07/XML08 Installing or removing battery cartridge Open the rear cover, and then remove the grass basket. CAUTION: installing or removing of the battery cartridge. CAUTION: Hold the machine and the battery car- CAUTION: Make sure that you lock the battery cover before use. - Page 9 Overload protection NOTE: as far as it will go. the application that caused the machine to become overloaded. Then turn the machine on to restart. Overheat protection cool before turning the machine on again. Overdischarge protection Indicating the remaining battery capacity latched with the locking lever.
- Page 10 Indicating the remaining battery NOTE: Depending on the conditions of use and the capacity Control panel The control panel has the main power switch, the mode switch- Battery indicator status Remaining battery capacity 50% - 100% 20% - 50% 0% - 20% NOTE: conditions.
-
Page 11: Adjusting The Mowing Height
down the switch button. Release the switch button as down the switch button. Release the switch button as soon as the motor starts running. soon as the motor starts running. 1. Switch button 2. Switch lever 1. Switch button 2. Switch lever NOTE: NOTE: While holding the switch lever, push the drive lever... -
Page 12: Adjusting The Handle Height
When the grass basket is almost full, the indicator does Number Mowing height Hold the front grip or the lower handle with one hand, the other hand. 1. Grass level indicator NOTE: This indicator is a rough guide. Depending on the conditions of inside of the basket, this indicator Adjusting the handle height CAUTION:... -
Page 13: Operation
• Electric brake This machine is equipped with an electric brake. the mower blades after releasing the switch lever, have the machine serviced at Makita Authorized Service Center. 1. Speed lever OPERATION and to increase the speed, turn the lever forward. -
Page 14: Emptying The Grass Basket
Mowing a long-grass lawn The center lines of the front wheels are guidelines to mowing width. Using the center lines as guidelines, NOTE: Mowing long grass to a short length all at Emptying the grass basket WARNING: To reduce a risk of accident, reg- ularly check the grass basket for any damage or weakened strength. -
Page 15: Maintenance
Carrying the mower MAINTENANCE WARNING: Always be sure that the lock key and battery cartridge are removed from the mower before storing or carrying the mower or attempting to perform inspection or maintenance. WARNING: Always remove the lock key when the mower is not in use. - Page 16 Turn the bolt counterclockwise with box wrench 17. 1. Mower blade 2. Pin 3. Box wrench Remove the bolt, and then mower blade. 1. Blade support 2. Mower blade 3. Bolt 4. Protrusion NOTICE: When installing the mower blade, make in the holes in the mower blade.
-
Page 17: Troubleshooting
Mower blade does not rotate: Abnormal vibration: Replace the blade. OPTIONAL ACCESSORIES CAUTION: These accessories or attachments are recommended for use with your Makita other accessories or attachments might present a risk ment for its stated purpose. Center. • Mower blade... -
Page 18: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: XML06 XML07 XML08 Amplitud de corte del césped (diámetro de la cuchilla) Velocidad sin carga 2 500 r/min 2 300 r/min Velocidad máxima 3 300 r/min 2 800 r/min Número de pieza de la cuchilla de repuesto de la cortadora de 191D51-9 191D52-7 césped... - Page 19 Use gafas de seguridad - Siempre utilice • Pare la cortadora de césped. Suelte el interruptor. Espere hasta que la cuchilla se careta o máscara contra polvo si la operación es polvorienta. detenga por completo. Los objetos que sean golpeados por la cuchi- lla de la cortadora de césped pueden causar lesiones personales graves.
- Page 20 21. Evite usar la cortadora de césped en pasto Revise el canasto para césped con frecuencia para ver si presenta desgaste o deterioro. Al húmedo. almacenar el equipo, asegúrese siempre de 22. Pare la operación inmediatamente si nota algo vaciar el canasto para césped. Por seguridad, anormal.
- Page 21 Desconecte el paquete de baterías de la herra- No cargue la batería bajo la lluvia ni en lugares mienta antes de hacer cualquier ajuste, cam- mojados. biar accesorios o almacenar la herramienta. No cargue la batería en exteriores. Estas medidas de seguridad preventivas reducen No manipule el cargador, incluida la clavija el riesgo de poner en marcha la herramienta del cargador, ni los terminales con las manos...
-
Page 22: Montaje
Antes de utilizar el cartucho de batería, lea todas Utilice únicamente baterías las instrucciones e indicaciones de precaución originales de Makita. en el (1) el cargador de batería, (2) la batería, y (3) el producto con el que se utiliza la batería. - Page 23 Instalación del mango del mango superior, a continuación inserte el perno por el interior, luego apriete la tuerca por el exterior con la AVISO: Cuando instale los mangos, posicione los cables de tal manera que no queden engan- otro lado. chados con nada entre los mangos.
- Page 24 Extracción del tapón para mantillo luego enganche el canasto para césped en la barra del cuerpo de la cortadora de césped tal como se muestra Abra la cubierta posterior. 1. Cubierta posterior 1. Barra 2. Mango 3. Canasto para césped Retire el tapón para mantillo mientras sostiene Para retirar el canasto para césped, abra la cubierta mango.
-
Page 25: Descripción Del Funcionamiento
Acoplamiento del aditamento de el aditamento de descarga. descarga barra de la cubierta del lado derecho. Para los modelos XML07/XML08 para césped. 1. Cubierta posterior 2. Canasto para césped Acople el tapón para mantillo mientras presiona 1. Cubierta del lado derecho 2. Aditamento de descarga bloquear el tapón para mantillo. -
Page 26: Protección Contra Sobrecarga
Para instalar el cartucho de batería; Para retirar el cartucho de batería; máquina mientras desliza el botón en la parte delantera del cartucho. Saque la llave de cierre. Cambio de los cartuchos de batería 2. Palanca de bloqueo un clic. a la vez. -
Page 27: Panel De Control
Protección en caso de Panel de control sobredescarga El panel de control contiene el interruptor de alimenta- Indicación de la capacidad restante de la batería Únicamente para cartuchos de batería con el indicador 1. Luces indicadoras 2. 2. Luz indicadora de conmu- tación de modo 3. - Page 28 Puede conmutar el modo de operación pulsando el botón de conmutación de modo. Cuando se enciende, la máquina arranca en el modo normal. Cuando se su centro de servicio autorizado de Makita más cercano oprime el botón de conmutación de modo, la máquina para su inspección.
- Page 29 Para el modelo XML07 La tabla a continuación muestra la relación entre el altura aproximada de corte del césped. Número Altura de corte del césped Oprima el interruptor de alimentación principal. Tire de la palanca interruptora hacia usted mien- tras mantiene presionado el botón interruptor. Suelte el botón interruptor tan pronto como el motor arranque.
- Page 30 Indicador del nivel de césped Retire los pernos superiores del mango inferior El indicador del nivel de césped muestra el volumen inferiores. de césped podado. Cuando el canasto para césped no está lleno, el indicador oscila mientras las cuchillas están en funcionamiento. 1.
-
Page 31: Operación
Esta máquina está equipada con un freno eléc- trico. Si la máquina falla constantemente en dete- ner rápidamente las cuchillas de la cortadora de césped tras soltar la palanca interruptora, lleve la máquina a servicio a un centro de servicio autori- zado de Makita. uniforme. 31 ESPAÑOL... -
Page 32: Mantenimiento
NOTA: Cortar césped largo para lograr que quede corto en una sola pasada puede causar que el cés- ped se marchite. Además de que el césped podado puede causar una obstrucción en el interior del cuerpo de la cortadora de césped. Vaciado del canasto para césped ADVERTENCIA: Para reducir el riesgo de... - Page 33 Traslado de la cortadora de césped Para trasladar la cortadora de césped hacen falta dos de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. Mantenimiento Coloque de lado la cortadora de césped de tal césped quede orientada hacia el lado de arriba. Limpie parte interna de la carcasa de la cortadora de césped.
- Page 34 Extracción de la cuchilla de la Instalación de la cuchilla de la cortadora de césped cortadora de césped Coloque de lado la cortadora de césped de tal ADVERTENCIA: Instale la cuchilla de la cortadora de césped con cuidado. Ésta tiene una césped quede orientada hacia el lado de arriba.
-
Page 35: Resolución De Problemas
