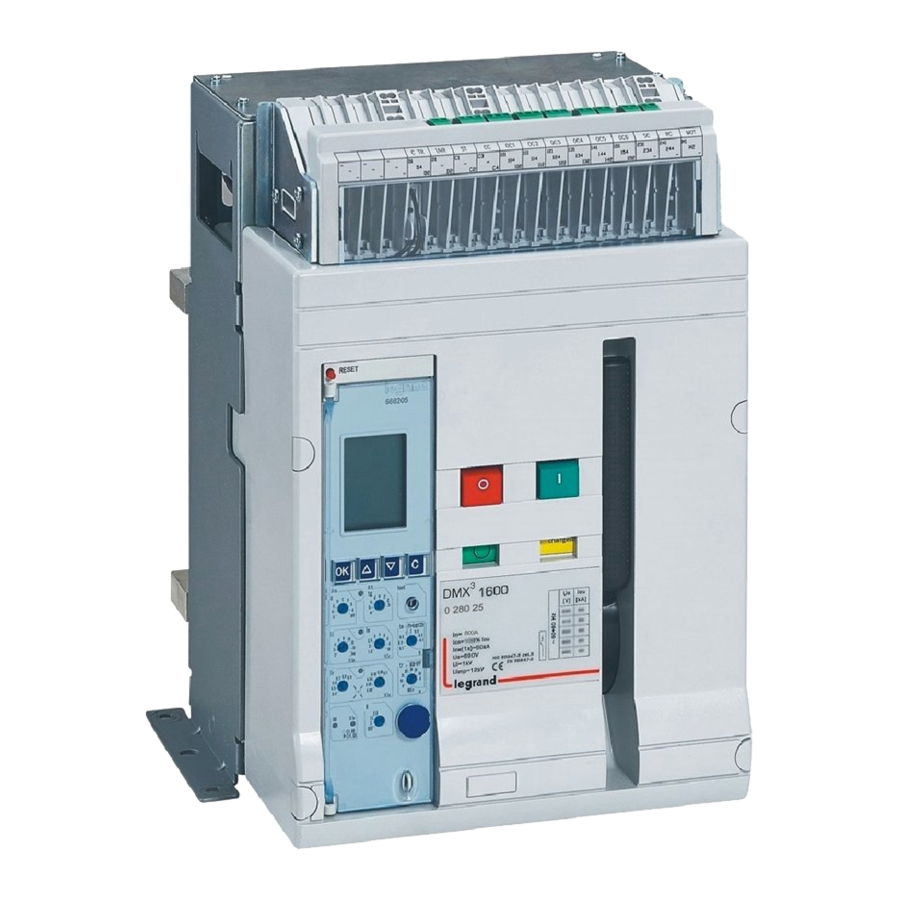

LEGRAND DMX3 Series Manual

Hide thumbs Also See for DMX3 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

DMX
3
Mars 18
LE08437AC

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX3 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LEGRAND DMX3 Series

Summary of Contents for LEGRAND DMX3 Series

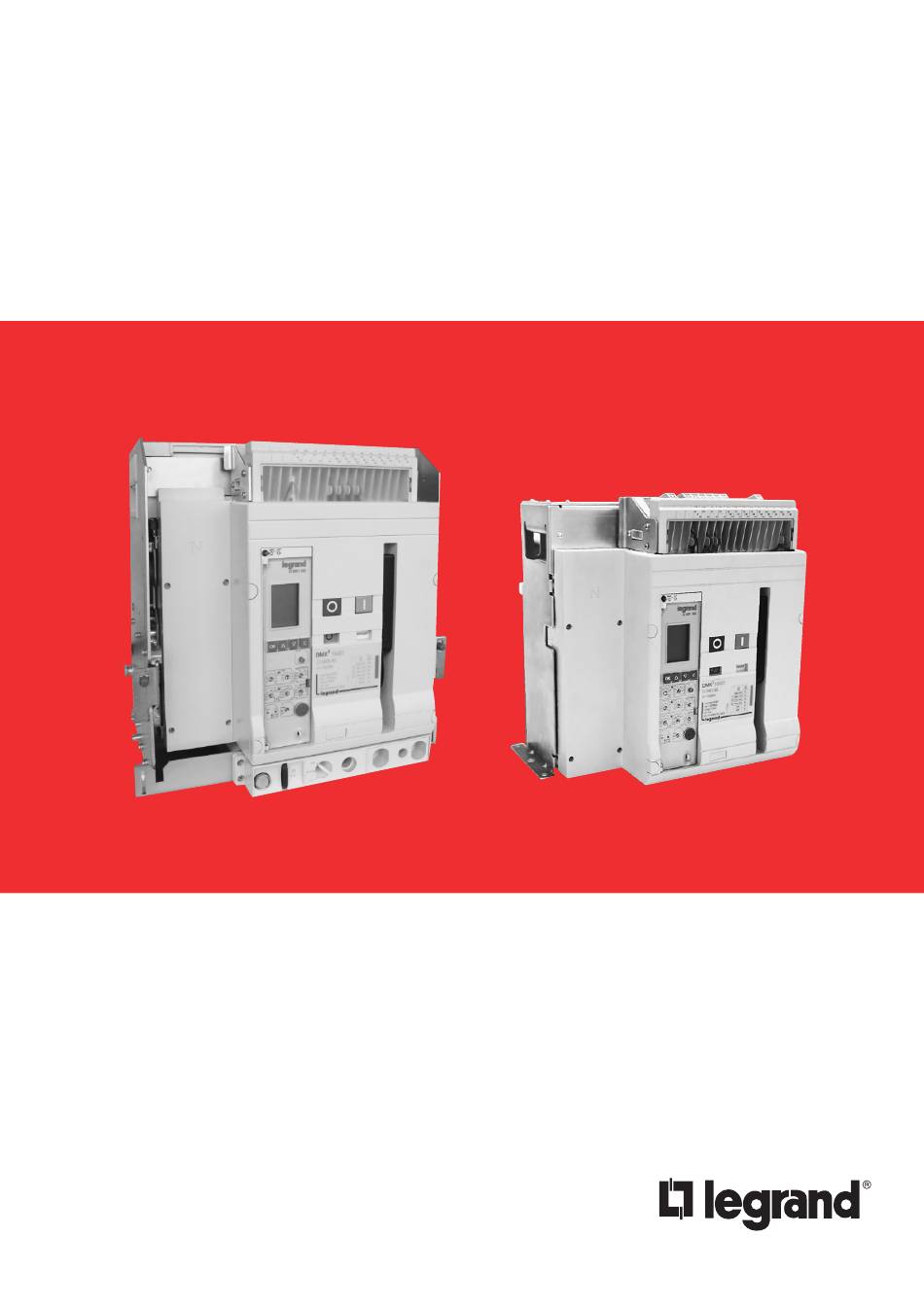

  • Page 1 Mars 18 LE08437AC...

  • Page 3: Table Of Contents

    Table des matières 1. Dimensions et poids . . . . . . . . . . . . . . . . . . . 4 2.

  • Page 4: Dimensions Et Poids

    1. Dimensions et poids Il est important de bien connaître le poids du disjoncteur pour choisir correctement l’équipement de manutention . Poids net Interrupteurs de Pôles Disjoncteur débranchement 20 kg 17 kg Fixe 25 kg 22 kg 42 kg 39 kg Débrochable 52 kg 49 kg...

  • Page 5: Manipulation Et Déballage

    2. Manipulation et déballage Le disjoncteur peut être transporté à l’aide d’un chariot élévateur à fourches . Version fixe Version débrochable Retirer les vis de fixation du disjoncteur . Version fixe Version débrochable...
  • Page 6 Le produit (version fixe et version débrochable) peut également être transporté par 2 personnes . Équipement lourd. Veiller à faire preuve de prudence pour prévenir les risques de blessures et de dommages de l’équipement. Ne pas soulever le disjoncteur par la partie ni par les bornes.

  • Page 7: Stockage Pour Disjoncteurs Fixes Et Débrochables

    3. Stockage pour disjoncteurs fixes et débrochables Si la partie fixe et le disjoncteur ne doivent pas être utilisés pendant une longue durée, les emballer . Entreposer le disjoncteur à un endroit frais, à l’abri de la poussière et de tout environnement corrosif.

  • Page 8: Identification

    4. Identification Indicateur d’état contacts principaux Indication d’état Bouton reset pour déclenchement dispositif 4a Référence produit 4b Type produit 4c Catégorie utilisation 4d Conformité normative 4e Courant de court-circuit 4f Courant de court-circuit admissible 4g Courant nominal 4h Tension de fonctionnement assigné 4i Tension d’isolement assignée 4j Tension assignée de tenue aux chocs...

  • Page 9: Extraction Couverture Frontale

    5. Extraction couverture frontale Pour disjoncteurs fixes et débrochables .

  • Page 10: Description

    6. Description 1 Unité de protection 2 Aux contacts Version fixe 3 Poignée charge 4 Bouton ON 5 Bouton OFF 6 Indication d’état 7 Indication ON-OFF 8 Bouton Reset 9 Couverture Mini 10 Chambre de coupure 11 Poignée levage Version débrochable...
  • Page 11 1 Bornier auxiliaire Base 2 Disjoncteur de Version débrochable sécurité 3 Mécanisme extraction 4 Borne terre...

  • Page 12: Fonctionnement

    7. Fonctionnement Avant d’installer le disjoncteur, effectuer les opérations suivantes . Initialement, le disjoncteur est et le ressort est déchargé . discharged discharged charged charged discharged discharged discharged discharged discharged discharged discharged discharged discharged Charger le ressort principal en actionnant plusieurs fois la poignée de charge . A présent, le disjoncteur est et le ressort est chargé...
  • Page 13 discharged charged Appuyer sur le bouton « ON » pour fermer le disjoncteur . A présent, le disjoncteur est et le ressort est déchargé . discharged discharged Dans cette situation, le ressort peut être à nouveau chargé pour l’opération suivante . discharged charged discharged...

  • Page 14: Caractéristiques Techniques

    8. Caractéristiques techniques 8.1 Caractéristiques générales 1600 Conformément à la norme IEC60947-2 Version 42 kA Version 50 kA Nombre de pôles 3p-4p Courant nominal (A) 630/800/1000/1250/1600 Tension nominale d'isolement Ui (V) 1000 Tension nominale de terme aux chocs Uimp (kV) Tension assignée de emploi (50/60Hz) Ue (V) 230Vac 415Vac...
  • Page 15 1600 Interrupteur Conformément à la norme IEC60947-3 -1600 Nombre de pôles 3p-4p Courant nominal (A) 630/800/1000/1250/1600 Tension nominale d'isolement Ui (V) 1000 Tension nominale de terme aux chocs Uimp (kV) Tension assignée de emploi (50/60Hz) Ue (V) 230Vac 415Vac Capacité court-circuit assignée Icm (kA) 500Vac 600Vac 690Vac...

  • Page 16: Caractéristiques Des Accessoires Électriques Principaux

    9. Caractéristiques des accessoires électriques principaux Commande motorisé Caractéristiques techniques Tension nominale de fonctionnement Vn (Vac) : 24V-48V-110V÷130V-220V÷250V-415V÷440V (Vdc) : 24V-48V-110V÷130V-220V÷250V Plage de fonctionnement (% Vn) : 85÷110 Courant maximal absorbé (W/VA) : 240/240 Courant d'appel pendant 80 ms environ : 2÷3xIn Temps de charge (s) : 5 Fréquence de manoeuvre (nbre/min) : 2 Bobine de fermeture...
  • Page 17 Retardateur pour déclencheurs à minimum de tension Caractéristiques techniques Largeur: 2 modules Tension nominale Vn (Va .c . - Vd .c .): 110V-230V Tension d’entrée: 110Vdc 85% - 110% 110Vac 85% - 110% 50 - 60 Hz Puissance d’appel : 16,5 VA -W Puissance de maintient : 16,5 VA -W 230Vdc 85% - 110% 230Vac 85% - 110%, 50 ÷...

  • Page 18: Installation Et Découpe Porte

    10. Installation et découpe porte Installation type de disjoncteurs DMX dans une armoire .
  • Page 19 10.1 Installation d’un disjoncteur DMX version fixe Détails de montage . Version fixe Version 3P Version 4P BARRE BARRE point de fixation sur la platine de l'armoire...
  • Page 20 10.2 Découpe et perçage du plastron pour version fixe Détails de montage . 4.75 4.75 Coin du disjoncteur 4.75 4.75 0÷5mm PLASTRON Épaisseur du plastron: MIN 1.2mm - MAX 2.5mm...
  • Page 21 10.3 Installation d’un disjoncteur DMX version débrochable Détails de montage . Version 3P Version 4P BARRE BARRE point de fixation sur la platine de l'armoire...
  • Page 22 10.4 Découpe et perçage du plastron pour version débrochable Détails de montage . 4.75 4.75 26.5 Coin du disjoncteur 4.75 4.75 PLASTRON Épaisseur du plastron: MIN 1.2mm - MAX 2.5mm distance minimum...
  • Page 23 10.5 Fixation du cadre de porte sur le plastron Fonction : assurer l'indice de Protection . panneau de porte de telle sorte que le cadre coïncide Installation : fixer le cadre et le caoutchouc sur le avec les trous réalisés sur la porte . Visser le cadre . 0,5 Nm...

  • Page 24: Bornes - Disjoncteurs Fixes

    11. Bornes - Disjoncteurs fixes 3 pôles . Bornes horizontales . Bornes verticales . 52.5 52.5...
  • Page 25 4 pôles . Bornes horizontales . Bornes verticales . 52.5 52.5...

  • Page 26: Bornes - Disjoncteurs Débrochables

    12. Bornes - Disjoncteurs débrochables 3 pôles . Bornes horizontales . Bornes verticales .
  • Page 27 4 pôles . Bornes horizontales . Bornes verticales .

  • Page 28: Raccordements Pour La Version Fixe

    13. Raccordements pour la version fixe Icc (kA) ≤ 42 ≤ 50 “X” max (mm) Le support de barres doit être constitué d’un matériau isolant et dimensionné en fonction des barres pour ne pas compromettre les performances en conditions de 11mm court-circuit "X"max...

  • Page 29: Branchements Possible Pour Version Débrochable

    14. Branchements possible pour version débrochable Installation de l’adaptateur de borne disponible comme accessoire . Le support de barres doit être constitué d’un matériau isolant 16 Nm et dimensionné en fonction des barres pour ne pas compromettre les performances en conditions de court-circuit.

  • Page 30: Branchement À La Terre

    15. Branchement à la terre Pour réaliser le branchement à la terre, utiliser un trou approprié et fixer le connecteur du câble à l’aide de l’écrou M10 fourni avec le disjoncteur . Version fixe 24 Nm M8x25 (non inclus) Version débrochable M8x25 24 Nm...

  • Page 31: Mise En Place Dans L'armoire Électrique

    16. Mise en place dans l'armoire électrique Tirer le rail de positionnement et s’assurer que le disjoncteur est en position débrochée (voir indicateur de position) . Le disjoncteur peut également être transporté par 2 personnes . S’assurer que le disjoncteur reste correctement dans les 2 logements des rails amovibles .
  • Page 32 Placer délicatement le disjoncteur en position débrochée et fermer la porte . Appuyer sur le bouton OFF et ouvrir ensuite le volet d'obturation . Quand le disjoncteur est sous tension, l'opération doit être exclusivement confiée à un personnel qualifié. Une force excessive lors du positionnement...

  • Page 33: Bornier Auxiliaire

    17. Bornier auxiliaire...
  • Page 34 17.1 Déclencheur à émission (Shunt trip ou ST) Permet d’ouvrir le disjoncteur avec un signal électrique . S’il est toujours alimenté, le dispositif s’apparente à Conformément aux caractéristiques du dispositif, il est une serrure électrique en position ouverte . toujours possible d’ouvrir le disjoncteur (quand il est Certaines applications nécessitent un haut degré...

  • Page 35: Nouveau Système De Câblage

    18. Nouveau système de câblage Nouvelles cages à ressort automatique . 1 . Engager le tournevis : le ressort s’ouvre . La pression constante sur le câble garantit durablement 2 . Engager le câble . un contact maximal . 3 . Retirer le tournevis : le ressort bloque automatiquement Il s’agit de la solution au problème des vis à...
  • Page 36 Seulement 0 281 70 0 281 70 pour la version 0 281 99 0 281 99 débrochable: 0 281 71 0 281 71 câbler le disjoncteur 0 281 72 0 281 72 en position d’extraction complète. 1 / 2 - Alimentation externe auxiliaire (H1-H2) 3 / 4 / 5 / 6 / 7 / 8 - Neutre externe (Bornes 6 voies) 9 / 10 - Contact programmable Relais 1 (W1-W2);...

  • Page 37: Schéma Électrique

    19. Schéma électrique 3 pôles * Pour alimentation directe (“PU Vdir”), prevoir une protection a fusible (50mA type F) et fournir 110V ou 230V AC 50-60Hz...
  • Page 38 4 pôles * Pour alimentation directe (“PU Vdir”), prevoir une protection a fusible (50mA type F) et fournir 110V ou 230V AC 50-60Hz"...
  • Page 39 3 pôles...
  • Page 40 4 pôles...

  • Page 41: Réglage Unité De Protection

    20. Réglage unité de protection 20.1 Réglage niveau de protection Le réglage des niveaux de protection s’effectue à l’aide de commutateurs rotatifs . Effectuer le réglage à l’aide d’un tournevis à tête plate . Pour plus d’informations sur le réglage de l’unité de protection, se reporter à la fiche des instructions correspondantes .
  • Page 42 20.3 Plombage de l'unité de protection Effectuer les réglage sur l’écran menu . Fermer la couverture de l’unité de protection ; elle peut être bloqué par plombage standard .

  • Page 43: Réglage Unité De Protection

    21. Fonctions standard du disjoncteur 21.1 Bouton de RESET Position MAN (manuel) Position AUT (automatique) Condition initiale dans laquelle le client trouve le Généralement utilisée dans les sytemes de supervision . produit . Dans cette position, le disjoncteur peut toujours Utiliser le Dans cette position n’est pas possible refermer être refermé...
  • Page 44 21.2 Verrouillage du volet Uniquement pour version débrochable . (jusqu’à trois) . Quand il est en position debroché, il est possible de De la sorte, il est impossible d’introduire la poignée verrouiller le volet avec des cadenas de Ø 5/8 mm du rack .

  • Page 45: Mise En Service Dmx

    22. Mise en service DMX Contrôles opérateur L’opérateur doit s’assurer que le dispositif a été correctement installé dans l’armoire de distribution et que les conditions d’installation sont conformes ; il doit s’assurer de l’absence d’erreurs dues à la négligence et de l’absence d’objets étrangers à...
  • Page 46 • Contrôler les systèmes de verrouillage si pré- sents (position ouverte, position extraite . etc .) . Câblage des auxiliaires et contrôle de l’installation • S’assurer de la bonne installation des circuits auxi- liaires . • Contrôler la correspondance du câblage des bornes .
  • Page 47 Comment remettre en service le dis- Causes d’erreur positif après le déclenchement Le dispositif ne doit pas être fermé avant d’avoir contrôlé le dispositif et d’avoir éliminé la cause (loca- En cas de déclenchement du disjoncteur pendant lement ou à distance) . le déclenchement, le personnel responsable doit Les raisons peuvent être de différents types : respecter la procédure suivante :...
  • Page 48 Objet Contrôle Note Effectuer au moins deux cycles d’ouverture/fermeture . discharged discharged charged Contrôle manuel charged discharged discharged discharged charged discharged charged Effectuer au moins un cycle Unité débrochable branché/test/extrait . Alimenter le moteur de réarmement et effectuer au moins 2 cycles Moteur de réarmement d’ouverture/fermeture .

  • Page 49: Maintenance

    23. Maintenance discharged La maintenance effectué selon les fréquences pre- Des contrôles et un entretien périodiques sont scrites, est important pour : recommandés sur les parties suivantes : - contrôler et garantir l’efficacité du produit ; - mécanisme ; - identifier les pièces/accessoires endommagés ; - ressort ouverture anti-choc ;...

  • Page 50: Anomalies Courantes Et Solutions

    24. Anomalies courantes et solutions Anomalie Cause Solution Déclencheur à minimum de Alimenter déclencheur à minimum tension présent mais non alimenté de tension Charger manuellement le mécanisme à ressort jusqu’à Mécanisme à ressort non chargé ce qu’un bruit soit émis et que Le DMX ne se ferme pas en l’indicateur devienne jaune...
  • Page 51 March 18 LE08437AC...
  • Page 53 Contents 1. Weights and dimensions . . . . . . . . . . . . . 54 2. Handling and unpacking . . . . . . . . . . . . . . 55 3.

  • Page 54: Weights And Dimensions

    1. Weights and dimensions It is important to know the weight of the breaker for proper selection of handling equipment . NOTE: net weights Switch Poles Circuit breakers disconnectors 20 kg 17 kg Fixed 25 kg 22 kg 42 kg 39 kg Draw-out 52 kg...

  • Page 55: Handling And Unpacking

    2. Handling and unpacking The breaker can be moved using a fork lift . Fixed version Draw-out version Remove breaker mounting screws . Fixed version Draw-out version...
  • Page 56 The product (fixed and draw-out version) can also be moved by 2 people . Heavy equipment. Exercise proper care to avoid personal injury and equipment damage. Do not lift the breaker using front face or Terminals...

  • Page 57: Storage For Fixed And Draw-Out Breakers

    3. Storage for fixed and draw-out breakers When base and Breaker are not being used for a long time, pack them . Store the breaker in a cool, dry place, away from dusty/corrosive environment. Fixed version Draw-out version Max 2 Do not stack more than 2 breakers one...

  • Page 58: Identification

    4. Identification Main contacts status indicator Spring status indication Reset button for tripping device 4a Product reference 4b Product type 4c Utilization Category 4d Standards compliance 4e Rated service short-circuit breaking capacity 4f Rated short-time withstand current 4g Rated current 4h Rated operational voltage 4i Rated insulation voltage 4j Rated impulse withstand voltage...

  • Page 59: Racking-Out Frontal Cover

    5. Racking-out frontal cover For fixed and draw-out breakers .

  • Page 60: Exploring

    6. Exploring 1 Protection unit 2 Aux contacts Fixed version 3 Charging handle 4 ON button 5 OFF button 6 Spring status indication 7 ON-OFF indication 8 Reset button 9 Mini USB cover 10 Dejon cell 11 Lifting handle Draw-out version...
  • Page 61 1 Aux terminal Draw-out version base block 2 Safety shutter 3 Draw-out mechanism 4 Earth connection...

  • Page 62: Operating

    7. Operating Before installing the breaker, follow operations below . Initially, the Breaker is and Spring is discharged discharged charged charged discharged discharged discharged discharged discharged discharged discharged discharged discharged Charge the Main spring through multiple strokes of charging handle . Now the breaker is and spring is charged...
  • Page 63 discharged charged Push ‘ON’ button to close the breaker . In this status, spring can be charged again for Now, the breaker is and spring is next operation . discharged discharged discharged charged discharged discharged discharged discharged discharged discharged Push ‘OFF’ button to trip the breaker . Now, the Breaker is and Spring is discharged...

  • Page 64: Technical Specifications

    8. Tecnical specifications 8.1 General features 1600 According to IEC60947-2 Version 42 kA Version 50 kA Number of poles 3p-4p Rating In (A) 630/800/1000/1250/1600 Rated insulation voltage Ui (V) 1000 Rated impulsive voltage Uimp (kV) Rated operational voltage (50/60Hz) Ue (V) 230Vac 415Vac Rated ultimate breaking...
  • Page 65 SWITCH DISCONNECTORS According to IEC60947-3 -1600 Number of poles 3p-4p Rating In (A) 630/800/1000/1250/1600 Rated insulation voltage Ui (V) 1000 Rated impulsive voltage Uimp (kV) Rated operational voltage (50/60Hz) Ue (V) 230Vac 415Vac Rated short-circuit making capacity 500Vac Icm (kA) 600Vac 690Vac 230Vac (t=1s)

  • Page 66: Features Of The Main Electrical Accessories

    9. Features of the main electrical accessories Motor operator Technical features Rated operating voltage Vn (Va .c .): 24V-48V-110V÷130V-220V÷250V-415V÷440V (Vd .c .): 24V-48V-110V÷130V-220V÷250V Voltage range (% Vn): 85÷110 Maximum power consumption (W/VA): 240/240 Maximum peak current for about 80ms: 2÷3xIn Charging time (s): 5 Operating frequency (n°/min): 2 Closing coil...
  • Page 67 Time delayer for undervoltage release Technical features Case: 2 modules Rated operating voltage Vn (Va .c . - Vd .c .): 110V-230V Input supply: 110Vdc 85% - 110% 110Vac 85% - 110% 50-60 Hz Pick-up consumption: 16,5 VA -W Hold consumption: 5 VA-W 230Vdc 85% - 110% 230Vac 85% - 110%, 50 60 Hz...

  • Page 68: Installation And Door Cut-Out

    10. Installation and door cut-out Tipical installation of DMX breakers in an enclosure .
  • Page 69 10.1 Installation of breaker DMX fixed version Mounting details Fixed version 3P version 4P version BUSBAR BUSBAR Fixing point on plate of enclosure...
  • Page 70 10.2 Door cut-out for fixed version Mounting details . 4.75 4.75 Corner of the breaker 4.75 4.75 0÷5mm PANEL DOOR Thickness of the panel: MIN 1.2mm - MAX 2.5mm...
  • Page 71 10.3 Installation of breaker DMX draw-out version Mounting details 3P version 4P version BUSBAR BUSBAR Fixing point on plate of enclosure...
  • Page 72 10.4 Door cut-out and door drilling for draw-out version Mounting details . 4.75 4.75 26.5 Corner of the breaker 4.75 4.75 PANEL DOOR Thickness of the panel: MIN 1.2mm - MAX 2.5mm minimum distance...
  • Page 73 10.5 Fixing Door Sealing Frame Installation: fix the sealing frame and the rubber on the Srew the sealing frame . panel door so that fits with the drilling on the door . 0,5 Nm...

  • Page 74: Termination - Fixed Version

    11. Termination - Fixed version 3 poles . Horizontal Terminals (default configuration) . Vertical Terminals . 52.5 52.5...
  • Page 75 4 poles . Horizontal Terminals (default configuration) . Vertical Terminals . 52.5 52.5...

  • Page 76: Termination - Draw-Out Version

    12. Termination - Draw-out version 3 poles . Horizontal Terminals . Vertical Terminals .
  • Page 77 4 poles . Horizontal Terminals . Vertical Terminals .

  • Page 78: Connection For Fixed Version

    13. Connection for fixed version Icc (kA) ≤ 42 ≤ 50 “X” max (mm) Termination support must be made of isolating material and sized according to the bars in order to avoid performances during short circuit 11mm conditions. "X"max (mm) "X"max (mm) 11mm...

  • Page 79: Possible Connections For Draw Out Version

    14. Possible connections for draw-out version Installation of Terminal Adaptor available as an accessory . Termination support must be made of isolating 16 Nm material and sized according to the bars in order to avoid performances during short circuit conditions. Icc (kA) ≤...

  • Page 80: Ground Connection

    15. Ground connection To realize ground connection, use suitable hole, fixing the cable lug with the bolt M10 delivered with the breaker . Fixed version 24 Nm M8x25 (not included) Draw-out version M8x25 24 Nm...

  • Page 81: Loading In Panel

    16. Loading in panel Pull-out the base Rail and ensure that the breaker is in insulated position (see position indicator) . Breaker can also be moved by 2 people . Ensure that Breaker rests correctly on the 2 slots of both base rail sides . Improper loading of breaker...
  • Page 82 Gently push the breaker to insulated position and close the panel door . Press OFF button and then open the Racking Shutter . When the breaker is under current, the carry- out raching operation must be done only by specialized personnel.

  • Page 83: Auxiliary Terminals Block

    17. Auxiliary terminals block...
  • Page 84 17.1 Shunt trip (ST) Shunt trip allows to open the breaker with an electri- If always supplied, the device is like an electrical lock cal signal . According to the features of the device, it’s in open position . always possible to open the breaker (when closed) . Some applications need an high safety on the open The shunt trip can work (depending on type) both on command, and , particularly, the duplication of the...

  • Page 85: Cabling System

    18. New cabling system New automatic “Cage Clamps” . 1 . Put the screw: the clamp open . Constant press on cable guarantee maximum contact 2 . Put the cable . during time . 3 . Extract the screw: clamp automatically lock the cable . This is the solution to the problem of screw with 1/2 turn .
  • Page 86 Only for draw- 0 281 70 0 281 70 out version: 0 281 99 0 281 99 cable the 0 281 71 0 281 71 breaker in completely 0 281 72 0 281 72 draw-out position. 1 / 2 - Auxiliary power supply (H1-H2) 3 / 4 / 5 / 6 / 7 / 8 - External Neutral (Sensor) 9 / 10 - Programmable contact Relay 1 (W1-W2);...

  • Page 87: Electrical Diagrams

    19. Electrical diagram 3Poles *For direct power supply foresee a protection by fuse (50mA type F) and apply 110V or 230V AC 50-60Hz...
  • Page 88 4Poles *For direct power supply foresee a protection by fuse (50mA type F) and apply 110V or 230V AC 50-60Hz...
  • Page 89 3Poles...
  • Page 90 4Poles...

  • Page 91: Setting Up Protection Unit Set Up

    20. Setting up protection unit 20.1 Protection levels setup Protection levels setup is realized with rotary knobs . Make setting with a plate screwdriver . For information about protection unit setup, see related instruction sheet . 20.2 Date/time setup To correctly store data concerning possible faults, it’s strongly recommended set up date and time on protection unit .
  • Page 92 20.3 Protection unit sealing It’s possible to check done settings through display menu . After the protection unit setting up, you can seal it with standard plumbing accessory .

  • Page 93: Standard Functions Of The Breaker

    21. Standard functions of the breaker 21.1 Reset PIN For use with MAN position. AUT position. automatic Default setting . Mostly used in monitoring systems . change In this position it’s possible to prevent the closing after In this position the breaker can be always closed over systems a trip commanded by protection unit (pin ejected) .
  • Page 94 21.2 Padlock for racking shutter Only for draw-out version . 5/8 ø mm (up to three) . When the breaker is in draw out position it is In this way it's not possible to operate by racking possible to lock the racking shutter with padlock of handle .

  • Page 95: Dmx 3 Start Up

    22. DMX start up Operator checks The operator must verify that the device has been properly installed inside the distribution cabinet and that all the installation conditions are in compliance with the current standards . Start up checks are classified in: •...
  • Page 96 Auxiliaries wiring and installation checks • Verify proper installation of auxiliary circuits • Verify terminals wiring correspondence • Verify auxiliary wiring circuit correspondence Under voltage checks Dielectric checks must be performed in the dis- tribution center according to the international standards by qualified technicians with proper equipments .
  • Page 97 How to restore device after tripping Fault reasons How to restore device after tripping Never re-close (locally or by remote) the breaker Follow the below procedures in case of tripping: after tripping operation if not properly identified and • identify the reason of the release and identify if it solved the cause of the fault .
  • Page 98 Objet Check Remark To perform at least two opening/ closing cicles discharged discharged charged Manual control charged discharged discharged discharged charged discharged charged To perform at least one cycle Draw-out cell insert/test/draw out postion Supply the motor operator and perform at least 2 cycles opening/closing .

  • Page 99: Ordinary Maintenance

    23. Ordinary maintenance discharged In order to guarantee a proper functioning of the Periodical checks and maintenance is recom- breaker a periodical maintenance is requested . mended on: It’s important to: - Mechanism - check and maintain product efficiency - Anti-shock opening spring - identify damaged parts and accessories - Arc chutes - prevent emergencies...

  • Page 100: Basic Trouble Shooting

    24. Basic trouble shooting Situation Probability Solution U/V release is present but Energize U/V release not energized Charge the mechanism spring Mechanism spring is not charged manually till the spring status indi- ACB does not close on pressing cator turns yellow “ON”...
  • Page 101 Note...
