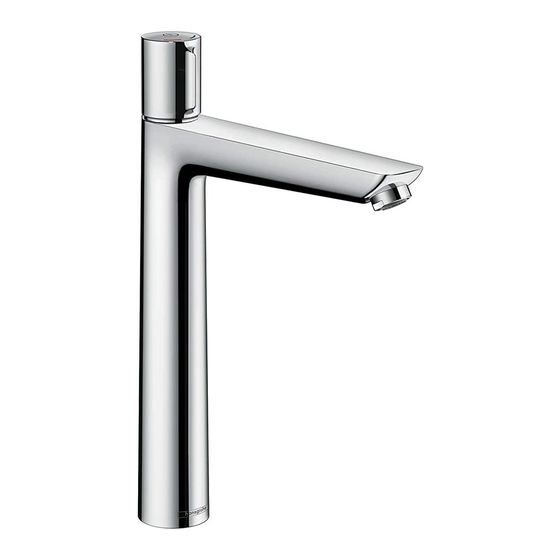

- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Talis Select E 240 71752009 / 71752019 / 71752029...
-
Page 2: Safety Notes
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic Adjustment (see page 7) and body cleaning purposes. To adjust the hot water limiter. Using a hot The hot and cold supplies must be of equal pres- water limiter in combination with a continu- sures. ous flow water heater is not recommended. Installation Instructions Dimensions (see page 10) • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or Flow diagram (see page 10) surface damage will be honoured. with EcoSmart ® • The pipes and the fixture must be installed, flushed without EcoSmart ® and tested as per the applicable standards. • The plumbing codes applicable in the respective Spare parts (see page 12) countries must be observed. • The drain valve must only be used as intended. It is not Special accessories allowed to attach other objects to the drain valve, for... -
Page 3: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 7) Das Produkt darf nur zu Bade-, Hygiene- und Körper- Einstellen der Warmwasserbegrenzung. In reinigungszwecken eingesetzt werden. Verbindung mit Durchlauferhitzern ist eine Große Druckunterschiede zwischen den Kalt- und Warmwassersperre nicht zu empfehlen. Warmwasseranschlüssen müssen ausgeglichen werden. Maße (siehe Seite 10) Montagehinweise Durchflussdiagramm • Vor der Montage muss das Produkt auf Transportschä- (siehe Seite 10) den untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. mit EcoSmart ® ohne EcoSmart ® • Die Leitungen und die Armatur müssen nach den gülti- Serviceteile (siehe Seite 12) gen Normen montiert, gespült und geprüft werden. • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. Sonderzubehör • Das Ablaufventil darf nur zum bestimmungsgemäßen (nicht im Lieferumfang enthalten) Gebrauch verwendet werden. Das Befestigen von Montageschlüssel anderen Gegenständen z. B. einer Halbsäule an dem... - Page 4 (3 Nm) 58085000 SW 10 mm SW 19 mm (max. SW 24 mm (4 Nm) 7 Nm) (8 Nm)
- Page 5 58085000 (max. 7 Nm) (50 Ncm)
- Page 6 SW 22 mm SW 22 mm (2 Nm) > 2 min...
- Page 7 Justierung Justierung 60 °C 10 °C 0,3 MPa 0,3 МПа 0,3 ميجابسكال 35°C 39°C 43°C 47°C 57°C 60°C...
- Page 8 Justierung max. min. (0,5 Nm)
- Page 9 Wartung Wartung SW 10 mm SW 19 mm SW 19 mm SW 10 mm (4 Nm)
- Page 10 Maße Maße Talis Select E 240 71752009 / 71752019 / 71752029 Ø 94139007 Ø 18 3 94139000 G3/8 G3/8 G1/2 Durchflussdiagramm Durchflussdiagramm Talis Select E 240 71752009 0,60 0,55 0,50 EcoSmart® 0,45 0,40 0,35 0,30 0,25 0,20 0,15 EcoSmart® 0,10 0,05 0,00 Q = l/min...
- Page 11 Durchflussdiagramm Talis Select E 240 71752019 Talis Select E 240 71752029 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 9 12 15 18 21 24 27 30 9 12 15 18 21 24 27 30 Q = l/min Q = l/min...
- Page 12 Serviceteile Talis Select E 240 71752009 / 71752019 / 92525000 71752029 92526000 SW 28 mm 92528000 92527000 (27x1,5) 92529000 98194000 (28x2) 98866000 98398000 (23x2) 98422000 96657000 (7x1,5) 13185000 (5,0 l/min) [71752009] 98453000 (3,5 l/min) [71752019] 92300000 (1,9 l/min) [71752029] EcoSmart® 98749000 92629000 97548000 13961000 96456000 92532000 92533000 94139000 96324000 94139007...
- Page 13 EN Cleaning recommendation / Warranty / Contact DE Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation...
- Page 16 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
