hepco & becker 6307520 00 01 Manual

Soft bag holder for triumph street triple 675/r

Advertisement

Quick Links

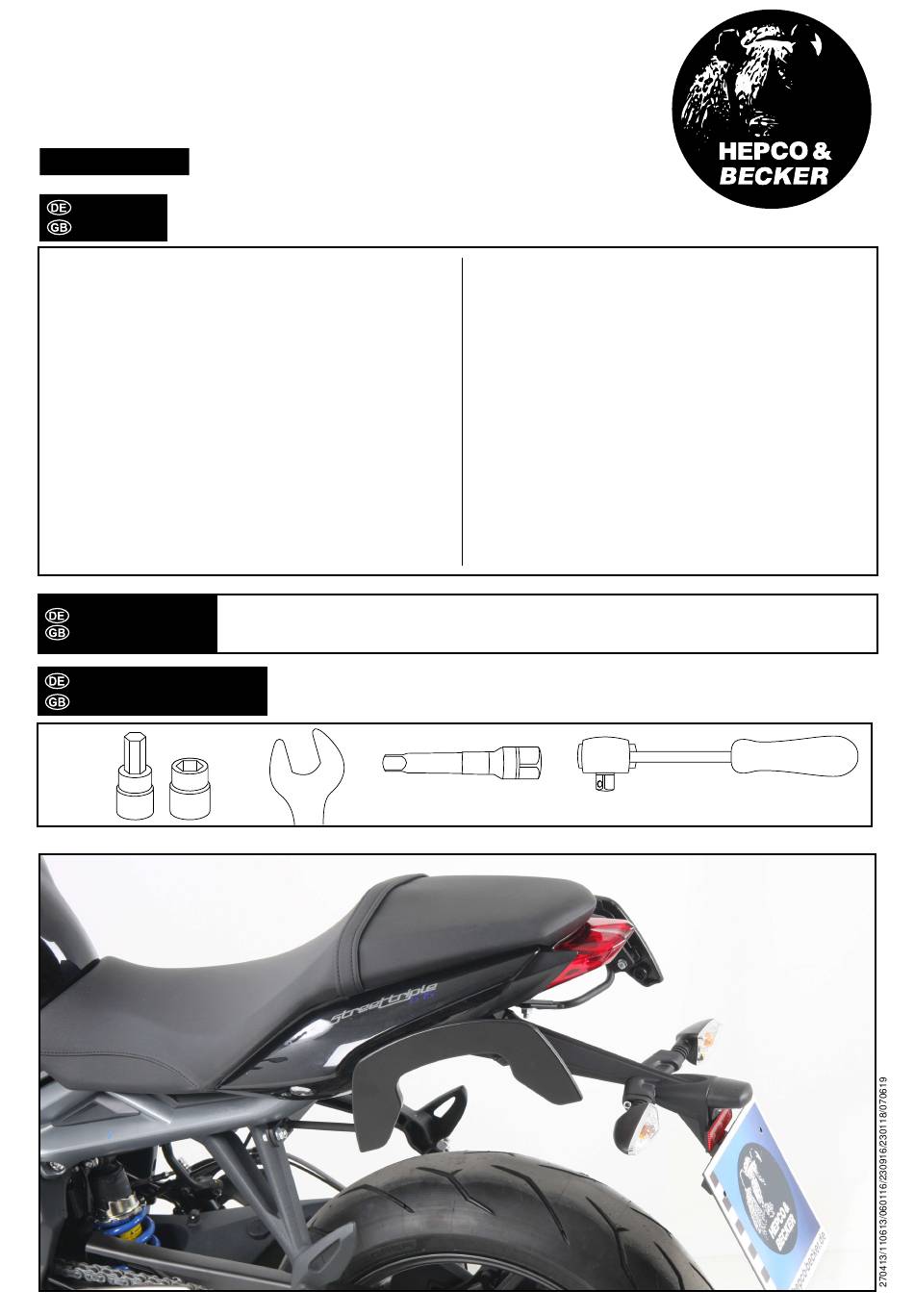

C-Bow Taschenhalter / Soft bag holder
TRIUMPH Street Triple 675/R
Baujahr 2013-2016 / date of manufacture 2013-2016
Artikel Nr.: / Item-no.:
7520
630
00 01
schwarz/black
INHALT
CONTENTS
2
700007063
C-Bow schwarz
1
700008135
C-Bow Halteadapter vorne links
1
700008136
C-Bow Halteadapter vorne rechts
1
700008137
C-Bow Halteadapter hinten links
1
700008138
C-Bow Halteadapter hinten rechts
1
700008139
Halteadapter vorne
1
700008140
Halteadapter oben
4
Zylinderschrauben M8 x 25
4
Zylinderschrauben M6x35
2
Zylinderschrauben M8x35
8
Sechskantschraube M6x16
4
U-Scheiben Ø18xØ7x3mm
8
U-Scheibe ø6,4
10
U-Scheibe ø8,4
4
Selbstsichernde Mutter M8
4
Aludistanz Ø15xØ9x10mm
2
Aludistanz Ø18xØ9x5mm
EINSCHRÄNKUNG
LIMITATION
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Nicht in Kombination mit Zubehör-Soziushaltegriff montierbar.
Cannot be mounted in combination with accessory pillion handle.
Set
Verlängerung/extension
2
700007063
C-Bow black
1
700008135
C-Bow adapter front left
1
700008136
C-Bow adapter front right
1
700008137
C-Bow adapter rear left
1
700008138
C-Bow adapter rear right
1
700008139
adapter front
1
700008140
adapter top
4
allen screw M8 x 25
4
allen screw M6x35
2
allen screw M8x35
8
hexagon bolt M6x16
4
washer Ø6,4xØ18x3mm
8
washer ø6,4
10
washer ø8,4
4
self lock nut M8
4
alu spacer Ø15xØ9x10mm
2
alu spacer Ø18xØ9x5mm
Ratsche/Ratchet
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 6307520 00 01 and is the answer not in the manual?

Questions and answers

Summary of Contents for hepco & becker 6307520 00 01

  • Page 1 C-Bow Taschenhalter / Soft bag holder TRIUMPH Street Triple 675/R Baujahr 2013-2016 / date of manufacture 2013-2016 Artikel Nr.: / Item-no.: 7520 00 01 schwarz/black INHALT CONTENTS 700007063 C-Bow schwarz 700007063 C-Bow black 700008135 C-Bow Halteadapter vorne links 700008135 C-Bow adapter front left 700008136 C-Bow Halteadapter vorne rechts 700008136...
  • Page 2 C-Bow Taschenhalter / Soft bag holder TRIUMPH Street Triple 675/R Baujahr 2013-2016 / date of manufacture 2013-2016 Artikel Nr.: / Item-no.: 7520 00 01 schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
  • Page 3 C-Bow Taschenhalter / Soft bag holder TRIUMPH Street Triple 675/R Baujahr 2013-2016 / date of manufacture 2013-2016 Artikel Nr.: / Item-no.: 7520 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Adapters vorne: Die Schrauben oberhalb des Soziusrastenhalters lösen (entfallen) Den Adapter mit den Zylinderschrauben M8x35 sowie U-Scheiben Ø8,4 anschrauben.
  • Page 4 C-Bow Taschenhalter / Soft bag holder TRIUMPH Street Triple 675/R Baujahr 2013-2016 / date of manufacture 2013-2016 Artikel Nr.: / Item-no.: 7520 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der C-Bow Adapter links und rechts hinten: an dem zuvor montierten Adapter, von unten auf die Lasche des Adapters mit den Zylinderschrauben M8x25 sowie U-Scheiben Ø8,4 und selbstsichernder Mutter M8.
