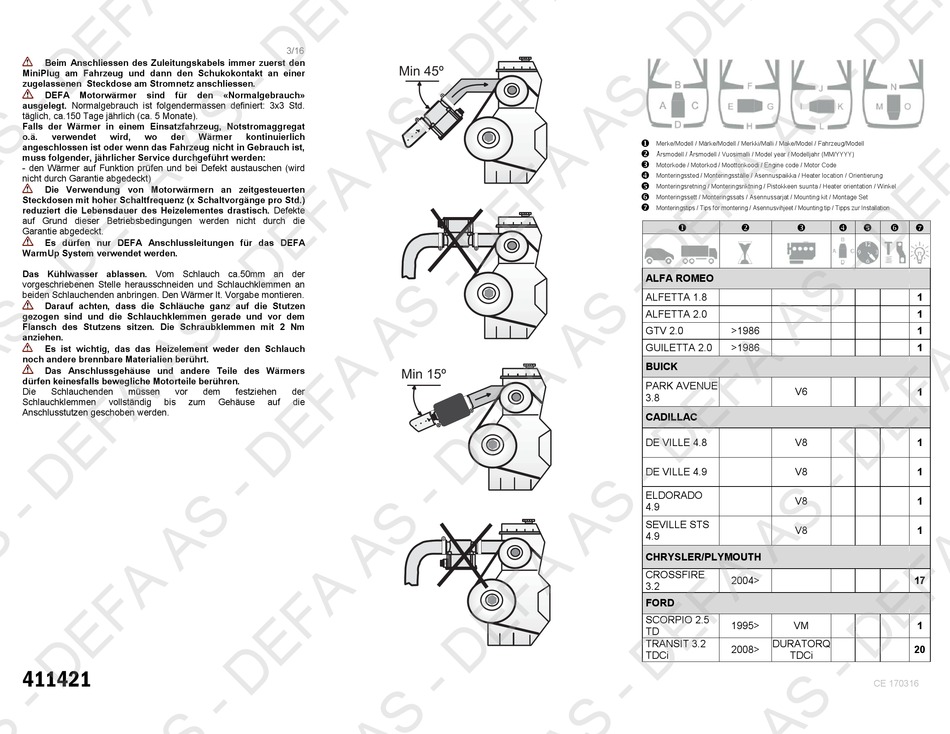

DEFA 411421 Fitting Instructions Manual page 3

Beim Anschliessen des Zuleitungskabels immer zuerst den
MiniPlug am Fahrzeug und dann den Schukokontakt an einer
zugelassenen Steckdose am Stromnetz anschliessen.
DEFA Motorwärmer sind für den
ausgelegt. Normalgebrauch ist folgendermassen definiert: 3x3 Std.
täglich, ca.150 Tage jährlich (ca. 5 Monate).
Falls der Wärmer in einem Einsatzfahrzeug, Notstromaggregat
o.ä. verwendet wird, wo der Wärmer
angeschlossen ist oder wenn das Fahrzeug nicht in Gebrauch ist,
muss folgender, jährlicher Service durchgeführt werden:
- den Wärmer auf Funktion prüfen und bei Defekt austauschen (wird
nicht durch Garantie abgedeckt)
Die Verwendung von Motorwärmern an zeitgesteuerten
Steckdosen mit hoher Schaltfrequenz (x Schaltvorgänge pro Std.)
reduziert die Lebensdauer des Heizelementes drastisch. Defekte
auf Grund dieser Betriebsbedingungen werden nicht durch die
Garantie abgedeckt.
Es dürfen nur DEFA Anschlussleitungen für das DEFA
WarmUp System verwendet werden.
Das Kühlwasser ablassen. Vom Schlauch ca.50mm an der
vorgeschriebenen Stelle herausschneiden und Schlauchklemmen an
beiden Schlauchenden anbringen. Den Wärmer lt. Vorgabe montieren.
Darauf achten, dass die Schläuche ganz auf die Stutzen
gezogen sind und die Schlauchklemmen gerade und vor dem
Flansch des Stutzens sitzen. Die Schraubklemmen mit 2 Nm
anziehen.
Es ist wichtig, das das Heizelement weder den Schlauch
noch andere brennbare Materialien berührt.
Das Anschlussgehäuse und andere Teile des Wärmers
dürfen keinesfalls bewegliche Motorteile berühren.
Die Schlauchenden müssen vor
Schlauchklemmen vollständig bis zum
Anschlusstutzen geschoben werden.
411421
3/16
«Normalgebrauch»
kontinuierlich
dem festziehen der
Gehäuse auf die
M i n 4 5 º
M i n 1 5 º

Merke/Modell / Märke/Modell / Merkki/Malli / Make/Model / Fahrzeug/Modell

Årsmodell / Årsmodell / Vuosimalli / Model year / Modelljahr (MM/YYYY)

Motorkode / Motorkod / Moottorikoodi / Engine code / Motor Code

Monteringssted / Monteringsställe / Asennuspaikka / Heater location / Orientierung

Monteringsretning / Monteringsriktning / Pistokkeen suunta / Heater orientation / Winkel

Monteringssett / Monteringssats / Asennussarjat / Mounting kit / Montage Set

Monteringstips / Tips för montering / Asennusvihjeet / Mounting tip / Tipps zur Installation
  
ALFA ROMEO
ALFETTA 1.8
ALFETTA 2.0
GTV 2.0 >1986
GUILETTA 2.0 >1986
BUICK
PARK AVENUE
V6
3.8
CADILLAC
DE VILLE 4.8 V8
DE VILLE 4.9 V8
ELDORADO
V8
4.9
SEVILLE STS
V8
4.9
CHRYSLER/PLYMOUTH
CROSSFIRE
2004>
3.2
FORD
SCORPIO 2.5
1995> VM
TD
TRANSIT 3.2 DURATORQ
2008>
TDCi TDCi
   
1
1
1
1
1
1
1
1
1
17
1
20
CE 170316
