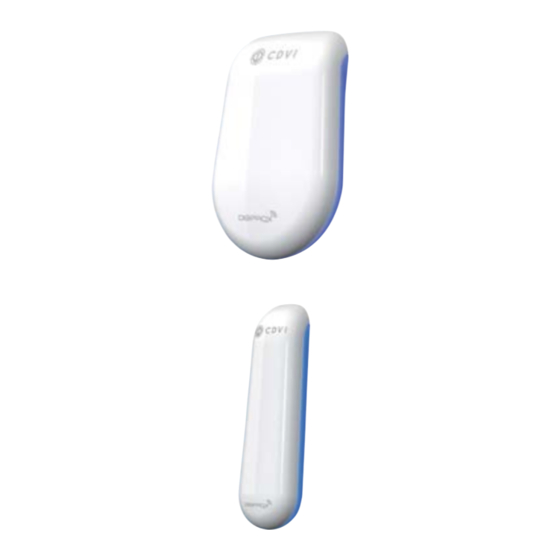

CDVI SOLARPW Installation Manual
Wiegand 125khz proximity reader
Hide thumbs
Also See for SOLARPW:
- Installation manual (9 pages) ,
- Installation manual (16 pages) ,
- Installation manual (16 pages)
Related Manuals for CDVI SOLARPW
Summary of Contents for CDVI SOLARPW
- Page 1 ENGLISH FRANCAIS SOLARPW SOLARPB SOLARPW SOLARPB STARPW STARPB STARPW STARPB Wiegand 125KHz Proximity Readers Lecteurs proximité Wiegand 125 KHz The installer’s choice cdvigroup.com...
-
Page 2: Product Presentation
Audible and visual feedback. 45cm pigtail wire connection (STARPW-STARPB). Versions available: white, black or grey. SOLARPW-SOLARPB (L x W x D): 130 x 90 x 28mm. STARPW-STARPB (L x W x D): 130 x 41 x 28mm. Technology: 125 KHz. - Page 3 4] MOUNTING Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the installa- tion (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader. Ref: SOLARPW-SOLARPB Foam seal Sch. a Sch.
- Page 4 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Wiegand 125KHz Proximity Readers Ref: STARPW-STARPB Foam seal Sch. b Sch. a fig. a Measure and mark the center lines to determine the Place the foam seal at the back of the reader. Take reader position. Drill the fixing screw holes (Diameter: care to begin from the bottom.
-
Page 5: Wiring Diagram
INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Wiegand 125KHz Proximity Readers 5] WIRING DIAGRAM SOLARPW-SOLARPB STARPW-STARPB Dipswitch 1 & 2 positioning 26 bit R V B D1 D0 H - + ON ON ON ON CR10 30 bit CR22 44 bit MM10 CR30 CR11... - Page 6 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Wiegand 125KHz Proximity Readers 6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND Chronograms 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V or +12V according the ST4 position.
- Page 7 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Wiegand 125KHz Proximity Readers 30-bit Wiegand Output Signals output in open collectors with pull up in 30-bit hexadecimal format. The output format from the proximity reader is 30-bit wiegand (Signal: DATA1, DATA0 and CLOCK) and is structured as follow: 1 - First parity: 1 bit –...
- Page 8 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Wiegand 125KHz Proximity Readers 7] LED MANAGEMENT ON CENTAUR SYSTEM GREEN ACCESS ALLOWED RED ACCESS DENIED ACTUATION BLUE STAND-BY RED LED SETTINGS GREEN LED SETTINGS 8] NOTES cdvigroup.com...
- Page 9 45 cm de câble (STARPW-STARPB). Disponible en version : blanc, gris ou noir. SOLARPW-SOLARPB (L x l x P) : 130 x 90 x 28 mm. STARPW-STARPB (L x l x P) : 130 x 41 x 28 mm. Technologie : 125 KHz.
-
Page 10: Montage
Après avoir vérifié que le kit de montage est complet, vous allez pouvoir procéder à l’installation finale de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,…) et suivez les recommandations de montage qui correspondent au lecteur que vous allez installer. Réf: SOLARPW- SOLARPB Joint d’étanchéité fig. a fig. - Page 11 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Lecteurs Proximité Wiegand 125 KHz Réf: STARPW-STARPB Joint d’étanchéité fig. b fig. a A l’aide du fond du lecteur, prenez les marques pour Placez le joint au dos du lecteur en commençant par fixer le produit. Percez le support de montage au niveau le bas.
-
Page 12: Schéma De Câblage
INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Lecteurs Proximité Wiegand 125 KHz 5] SCHÉMA DE CÂBLAGE SOLARPW-SOLARPB Positionnement STARPW-STARPB Dipswitch 1 & 2 26 bits R V B D1 D0 H - + CR10 30 bits ON ON ON ON CR22 44 bits MM10... - Page 13 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Lecteurs Proximité Wiegand 125 KHz 6] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS Chronogrammes 0 logique 1 logique \DATA1 \CLOCK \DATA0 50 μs 50 μs Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de ST4.
- Page 14 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Lecteurs Proximité Wiegand 125 KHz Format Wiegand 30 bits Format 30 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 30 bits (Signaux : DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 30 bits et se décompose comme suit : 1 - 1 parité...
- Page 15 INSTALLATION MANUAL SOLARPW-SOLARPB-STARPW-STARPB Lecteurs Proximité Wiegand 125 KHz 7] PARAMÉTRAGE DES VOYANTS SUR LE SYSTÈME CENTAUR VERT ACCÈS AUTORISÉ ÉTAT ROUGE ACCÈS REFUSÉ VOYANTS BLEU EN ATTENTE PARAMÉTRAGE VOYANT ROUGE PARAMÉTRAGE VOYANT VERT 8] NOTES cdvigroup.com...
- Page 16 Reference : G0301FR0365V08 Extranet : EXE-CDVI_IM SOLARPW-SOLARPB-STARPW-STARPB CMYK A5 EN-FR 08 *G0301FR0365V08* CDVI Group FRANCE (Siège social/Headquarter) Phone: +33 (0)1 48 91 01 02 CDVI SAS CDVI IBÉRICA FRANCE + EXPORT [SPAIN - PORTUGAL] 31, av. du Général Leclerc Phone: +34 (0)935 390 966 93500 PANTIN - France www.cdviberica.com...
