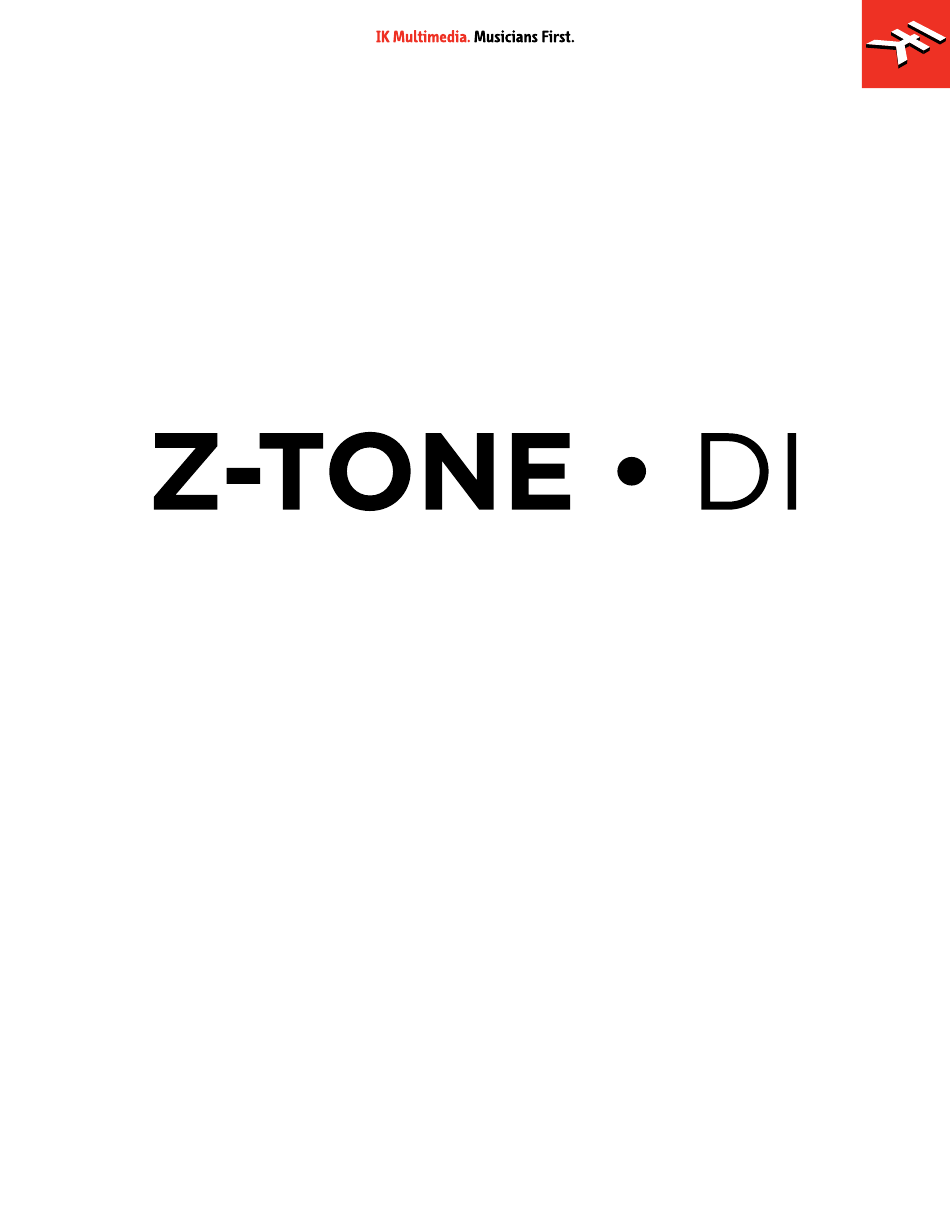

- Page 1 Your instrument’s golden channel USER MANUAL English 日本語...
- Page 2 Your instrument’s golden channel USER MANUAL...
-
Page 3: Table Of Contents
Contents English Z-TONE DI Register your Z-TONE DI Front panel Rear panel 1 Power up the Z-TONE DI 2 Dedicated guitar features 2.1 JFET / PURE input 2.2 Pick-Up selector 2.3 Variable impedance (Z-TONE™) control 3 Typical applications 3.1 Home studio 3.2 Professional studio... -
Page 4: English
It provides transformer-based galvanically isolated balanced output and electronically buffered low impedance unbalanced output, as well as PURE and JFET input stages for total transparency or added harmonics. In addition to being powered by a 9V battery, the Z-TONE DI can also run on phantom power provided by your mixing console. -
Page 5: Front Panel

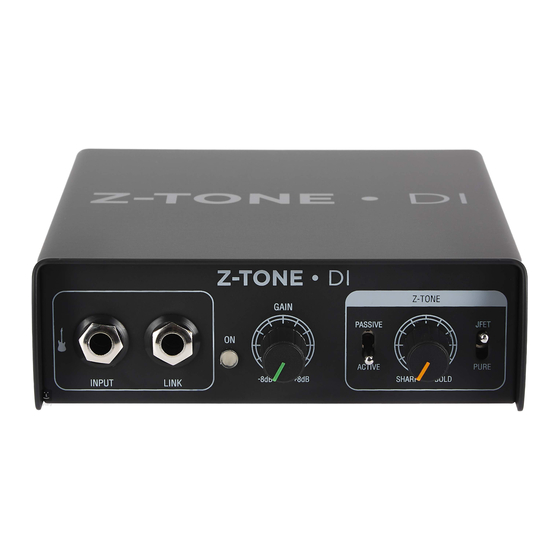

English Front panel 1. Instrument input - 1/4” (6.35mm) jack type - Connect your instrument here (e.g., guitar). 2. LINK output - LINK connector is wired in parallel with the INPUT: the LINK connector can be used both as a direct unbalanced output of the INPUT signal. You can, for example, connect LINK with the input of an amplifier. -
Page 6: Rear Panel
1 Power up the Z-TONE DI Z-TONE DI runs off a 9V battery for easy portability, but can also be powered by +48v phantom power from your mixer or interface to run longer sessions without worries. If the battery is installed and P48 phantom power is provided on the balanced out, the +48V will have priority over battery. -
Page 7: Dedicated Guitar Features
2.2 Pick-Up selector PICK-UP Z-TONE DI works perfectly with both Passive and Active guitar or bass pickups, having independent circuitry that suits perfectly both topologies. Passive electric guitar pickups exhibit significantly higher output impedance than the active counterpart, among other significant tone differences, but neither of the two is “better” or... -
Page 8: Variable Impedance (Z-Tone™) Control
“worse” than the other: indeed they have different behaviors. To properly couple this diversity of guitar pickups in the most musically pleasing manner, Z-TONE DI offers a pickup selector that allows the artist to select between Active (when using an active pickup) and Passive (when using a passive pickup). -
Page 9: Typical Applications
English 3 Typical applications Learn how to get your best guitar and bass tone using Z-TONE DI performing live on stage or recording in a pro recording studio or your home studio. 3.1 Home studio High-end guitar/bass direct recording in a home studio... -
Page 10: Professional Studio
English quality—into your DAW for further plug-in processing. With the addition of Z-TONE control, your audio interface with 2 microphone inputs can become the best guitar and bass interface. 3.2 Professional studio High-end guitar/bass direct recording in a pro studio MIC IN BALANCED OUTPUT +48V... -
Page 11: Live
Z-TONE control will open a new palette of tones from your guitar or bass and the boost switch will add that edge for solos–with maximum level and minimum possible noise. Here, Z-TONE DI is used to split the signal between FOH direct and to your amp. -
Page 12: Ground-Loops Elimination
AUDIO OUT Connecting USB instruments to a computer and then to an audio interface at the same time can often cause a noisy ground loop. The galvanically insulated Z-TONE DI balanced output completely eliminates ground loop noise. Elimination of ground loop noise using laptops or tablets onstage... -
Page 13: Specifications
English 4 Specifications Audio specs I/O Gain: Unitary, from 1/4” input JACK to both 1/4” and XLR outputs when GAIN is at 0dB and Z-TONE at the SHARP position. Gain Range: From -8dB to +8dB Input impedance - Z-TONE set on PASSIVE mode: Variable from 1MΩ down to 2.2kΩ Input impedance - Z-TONE set on ACTIVE mode: Approx 20kΩ Output impedance, unbalanced out: 56Ω Output impedance, balanced out: 600Ω Max input level before clipping: +13dBm when powered by 48V phantom,+9dBm when powered by 9V battery PAD: -20dB Dynamic Range: better than 114dB(A) for both outputs, input gain at 0dB Total Harmonic Distortion, balanced output, 1kHz, +4dBm input: 0.0033% (PURE), 0.2% (JFET) -
Page 14: Regulatory
Z-TONE DI, AmpliTube and SampleTank® are trademarks property of IK Multimedia Production Srl. All other product names and images, trademarks and artists names are the property of their respective owners, which are in no way associated or affiliated with IK Multimedia. iPad, iPhone, iPod touch Mac and Mac logo are trademarks of Apple Computer, Inc., registered in the U.S. and other... - Page 15 Your instrument’s golden channel ユーザー ・ マニュアル Japanese...
- Page 16 Contents 目次 コンテンツ 日本語 Z-TONE DI Z-TONE DIの登録 フロントパネル リアパネル 1 Z-TONE DIの電源投入 2 ギター/ベースから最高のトーンを引き出す機能 2.1JFET/PURE入力 2.2ピックアップ ・ セレクター 2.3Z-TONE™ （バリアブル ・ インピーダンス設定） 3 一般的な使用例 3.1ホーム ・ スタジオ 3.2商用スタジオ 3.3ライブ 3.4グラウンド ・ ループ除去 4 製品仕様 保証 サポートおよびその他の情報 Regulatory - 規制基準...
- Page 17 日本語 Z-TONE DI この度は、 Z-TONEDIをお求め頂き、 誠に有難うございます。 以下、 パッケージ同梱物になります ： • Z-TONEDI本体 Z-TONEDIは超低ノイズ、 高帯域幅、 そして超低歪のダイレク トボックス （DI） 、 プリアンプ、 バッファーであり、 可変ゲインと入力インピーダンス コン トロールを装備します。 出力にはトランスフ ォーマーベースの直流絶縁されたバランス出力と電気バッファーによる低インピーダンスのアンバランス出力が用意さ れ、 入力段には、 高い透明度と忠実な信号伝達のPURE入力と倍音の付加によるギター音色の魅力を引き出すJFET入力を装備します。 一般的な9Vバッテリー駆動に加えて、 Z-TONEDIはミキシングコンソールのファンタム電源による給電でも動作します。 Z-TONE DIの登録 同梱のカードに記載されたSerialNumberを登録をすることで、 テクニカルサポートへのアクセス、 保証の有効および無料のJamPoints™ をお客様のアカウン トを通じて受け取ることが可能になります。 JamPoints™は、 将来IK製品をお求め頂く際の割引としてご利用頂けます。 また、 ご登録頂く ことで、 最新のソフ トウェアアップデートやIK製品に関する情報を随時受け取ることが可能になります。...
- Page 18 日本語 フロントパネル 楽器入力 （INPUT） -楽器 （ギターなど） を接続する為の1/4” （ 6.35mm） 標準プラグを装着する為のジャ ックです。 リンク出力 （LINK） -LINKコネクターは、 入力ジャ ックとパラレル結線された端子で、 主にINPUTに入力された信号のアンバランスのダ イレク ト分岐出力として使用します。 例えば、 Z-TONEを介したダイレク ト出力と同時にギターやベースアンプに接続する場合、 LINKをア ンプの入力を繋ぎます。 この際、 Z-TONEのインピーダンスコン トロールの設定はLINK出力にも影響します。 ONインジケーター-Z-TONEに電源が投入されるとこのLEDが点灯します。 入力ジャ ックにプラグが射しこまれ、 電池もし くは48Vファン タム電源が供給されると電源が投入されます。 ゲイン （GAIN） コントロール-入力ゲインの調節に使用します。 センターポジションがユニティゲインで、 反時計回りで-8dB、 時計回りに 捻ると最大で+8dBの増幅が可能です。 ピックアップセレクター...
- Page 19 バランス出力 （BALANCED） -高品質のトランスフ ォーマーバランス出力です。 グラウンドリフ ト設定が可能です。 接続にXLRメスコネク ターのバランスケーブルを使用します。 グラウンドリフトスイッチ （GND LIFT） -ボタンを押し込むとグラウンド結線が遮断されます。 パッドスイッチ （PAD -20dB） -このアッテネーションボタンは、 Z-TONEDIの動作レベル範囲の拡張に使用します。 ただし、 PADをオン にした場合、 Z-TONE™コン トロールはバイパスされます。 1 Z-TONE DIの電源投入 Z-TONEDIは9V電池で駆動する可搬性に優れたデバイスですが、 ミキサーの+48Vファンタム電源でも稼働できる様に設計されていますの で、 長時間のセッションでもバッテリー残量を心配する必要はありません。 電池が装着されている状態で+48Vのファンタム電源が供給され た場合、 電池駆動ではなく、 ファンタム電源駆動が優先されます。 入力ジャ ックにプラグを挿すと、 電池もし くはファンタム電源から給電され、 フロン トパネルのONLEDが点灯します。...
- Page 20 日本語 2 ギター/ベースから最高のトーンを引き出す機能 2.1JFET/PURE入力 このフロン トパネルスイッチは、 2つのプリアンプ技術 ： JFETとPUREのスイッチ切り替えに使用します。 JFET （field-effecttransistor） モードは、 ディ スクリート回路で構成されたプリアンプで、 信号に対してほんの少し倍音と彩りを加えます。 こ のことにより、 楽器の音色に少しだけ温もりを与えます。 PUREモードは、 クリーンなシグナルパスを目指した回路で、 リニアなレスポンスと透明感のあるサウンドに適しています。 いずれのプリアンプモードも、 現代の業務スタジオでワークやステージパフ ォーマンスでの使用を想定した品質と特性が高いレベルで確保 された仕様に仕上がっています。 注意 ： JFET/PUREスイッチは、 ピックアップセレクター （PASSIVE/ACTIVEスイッチ） と連動し、 PASSIVEポジ ションに設定した際のみ、 機能します。 2.2ピックアップ ・ セレクター PICK-UP Z-TONEDIは、...
- Page 21 日本語 2.3Z-TONE™ （バリアブル ・ インピーダンス設定） 全てのパッシブピックアップ （シングルコイル、 ハムバッカー、 タップなど...） は、 そのロードインピーダンスによ って、 音色の性質やキャラク ターが決定付けられます。 つまり、 これまでの多くのDIやギター専用以外の機器の楽器入力が単に高出力インピーダンスを受けられる仕様 なだけで、 ギターをアンプに繋いだ際と同様の音色が得られないことがあります。 この問題を解消する為、 ギターのライン入力からより音楽 的な音色を得る為、 入力インピーダンスに可変コン トロールを設けました。 フロン トパネルのZ-TONE™コン トロールは、 楽器入力のインピー ダンスを接続楽器に合わせて設定することで、 その音色をよりクリエイティ ブに整えることが可能です。 このシステムの利点は、 適切な設定をした際に得られる楽器本来の音色を体験出来ることです。 シンプルにツマミを設定するだけで、 これま でのDIやギター専用以外の機器の楽器入力では耳にすることの出来なかった響きをそのまま、 収録やその後段の信号処理に使用すること が出来る画期的な機能です。 このノブの操作にルールや決まりはありません。 心赴く まま、 耳に心地よい響になるように、 ご自由に操作をして下さい ！ インピーダンスを下 げて...
- Page 22 日本語 3 一般的な使用例 Z-TONEDIを使用したステージでのライブ演奏や商用レコーディ ングスタジオ、 ホームスタジオ収録で、 最高のギター ・ ベーストーンを得る方 法をご紹介します。 3.1ホーム ・ スタジオ 最上級のホームスタジオでのギター ・ ベースライン収録 MIC IN BALANCED OUTPUT +48V INPUT GUITAR / BASS ギターをダイレク ト入力による収録可能な限り、 最高の品質で収録をする構成です。 DAWに取り込み、 さらにプラグインで加工することが出来 ます。 Z-TONEを加えることで、 どんなオーディオインターフェースもギターとベースにと って最高のインターフェースに変貌します。 アンプとDIを組合わせた最上級のホームスタジオでのギター ・ ベース収録 DI SIGNAL MIC IN 2 BALANCED OUTPUT +48V MIC IN 1...
- Page 23 日本語 3.2商用スタジオ 最上級の商用スタジオでのギター ・ ベースライン収録 MIC IN BALANCED OUTPUT +48V LINE IN INPUT GUITAR / BASS ギターをダイレク ト入力による収録可能な限り、 最高の品質で収録をする構成です。 DAWに取り込み、 さらにプラグインで加工することが出来 ます。 ビンテージ、 モダンに関わらず、 どんなハイエンドマイクプリアンプでも、 Z-TONEを加えることで、 素晴らしいギターやベース トーンを得る ことが出来ます。 アンプとDIを組合わせた最上級の商用スタジオでのギター ・ ベース収録 DI SIGNAL MIC IN BALANCED OUTPUT +48V MIC IN AMP/MIC SIGNAL INPUT...
- Page 24 日本語 3.3ライブ エレキベースのライブセット MIC IN BALANCED OUTPUT MIC IN INPUT LINK OUT INPUT BASS 最高品位のエレキベースサウンドを得る為の構成です。 Z-TONEコン トロールはFOH （frontofhouse） に送られるDIの信号と、 ステージ上の アンプの両方に作用します。 ペダルボードを加えたエレキベースのライブセット LINK PEDALBOARD INPUT MAIN OUT BALANCED OUTPUT BASS この構成では、 Z-TONEBufferBoostを最初のペダルとして追加しておく ことが理想的です。 このことで、 ベースギターの信号をバッファーし、 最高に整えられた状態かつ無垢な信号でペダルとアンプをドライブすることが出来ます。 そして、 Z-TONEがトーンに新たなサウンドパレッ ト をもたらし、 ブース トスイッチはソロプレイを最高のレベルと最小のノイズで際立たせます。 Z-TONEDIは、 FOHに送るDI信号とアンプに送る 高品位の信号スプリ...
- Page 25 AUDIO OUT AUDIO OUT コンピューターとUSB接続された機器、 オーディオインターフェイス間で、 しばしノイズのグラウンドループが発生する場合があります。 トラン スフ ォーマーバランス出力を持つZ-TONEDIを用いることで、 グランドノイズをオーディオ信号から排除することが出来ます。 ステージ上のラップトップやタブレットののグラウンドループ除去 LINE OUTPUTS INPUT GROUNDED GROUNDED POWER POWER GROUND 2 x Z-TONE DI CLEAN LOOP XLR OUT NOISE GROUNDED GROUNDED POWER POWER ステージ上にコンピューターやオーディオインターフェイスを設置した場合、 しばしステージボックやミキサーとの間でノイズのグラウンド ループが発生します。 トランスフ ォーマーバランス出力を持つZ-TONEDIを用いることで、 グランドノイズをオーディオ信号から排除することが 出来ます。...
- Page 26 日本語 4 製品仕様 オーディオ 入出力ゲイン ： ユニティ@1/4”入力~1/4”とXLR出力、 GAIN=0dB、 Z-TONE=SHARPポジション ゲインレンジ ： -8dB~+8dB 入力インピーダンス ： 1MΩ~2.2kΩ@Z-TONE=PASSIVEモード 入力インピーダンス ： およそ20kΩ@Z-TONE=ACTIVEモード 出力インピーダンス ： 56Ω@1/4"アンバランス出力 出力インピーダンス ： 600Ω@XLRバランス出力 最大入力レベル （クリ ップ直前） ： +13dBm@48Vファンタム駆動、 +9dBm@9V電池駆動 パッ ド ： -20dB ダナミ ックレンジ ： 114dB(A)以上@1/4”とXLR出力、 GAIN=0dB THD （高調歪率） ： 0.0033% （PUREモード） 、 0.2% （JFETモード） @バランス出力、 1kHz、 +4dBm入力 THD （高調歪率）...
- Page 27 Regulatory FCCstatement ThisdevicecomplieswithPart15.107and15.109ClassBoftheFCCRulesCFR47: October2010. Operationissubjecttothefollowingtwoconditions: 1.Thisdevicemaynotcauseharmfulinterference. 2.Thisdevicemustacceptanyinterferencereceived,includinginterferencethat maycauseundesiredoperation. Changesormodificationsnotexpresslyapprovedbythepartyresponsiblefor compliancecouldvoidtheuser’sauthoritytooperatetheequipment. USER’SMANUALREVISIONNOTE: v1.0(2020/02/19):InitialRelease Z-TONEDI,AmpliTubeandSampleTank®aretrademarkspropertyofIKMultimediaProductionSrl.Allotherproductnamesandimages,trademarksandartistsnamesarethepropertyoftheir respectiveowners,whichareinnowayassociatedoraffiliatedwithIKMultimedia.iPad,iPhone,iPodtouchMacandMaclogoaretrademarksofAppleComputer,Inc.,registeredintheU.S.and othercountries.LightningisatrademarkofAppleInc.AppStoreisaservicemarkofAppleInc. Z-TONEDI,AmpliTubeおよびSampleTank®は、 IKMultimediaProductionSrlの登録商標です。 その他の製品名、 画像、 アーテ ィ ス ト名はその権利帰属者の所有物であり、 IKMultimediaとは協賛または契約関 係にはありません。 iPad,iPhone,iPodtouchMacとMaclogoは米国およびその他の国で登録されたAppleComputer,Inc.,の商標です。 LightningはAppleInc.の商標です。 AppStoreはAppleInc.サービスマークで す。...
