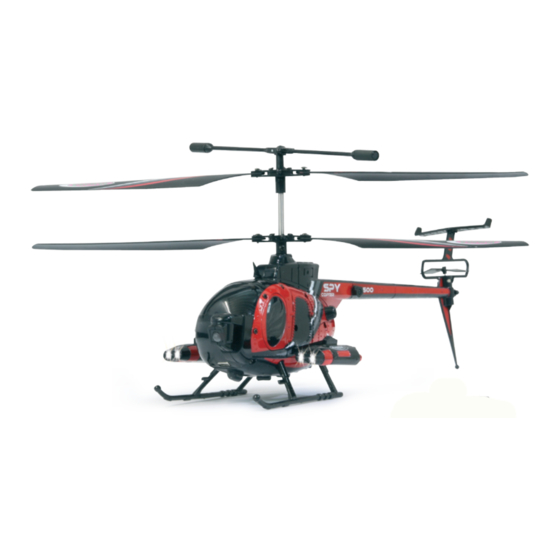

Spycopter 500 2,4 GHz
DE - Gebrauchsanleitung
GB - Instruction
FR - Notice d'utilisation
IT - Istruzioni di montaggio
ES - Instrucciones de montaje
DE
GB
TURBO
FR
IT
Frei verwendbar in | Permitted in:
Utilisable en | Omologato in:
Autorizado en:
Art.-Nr. | Ord. No. | Réf. | Cod. | Ref.
03 7065
LED
ES
EU/CH
Advertisement
Related Manuals for Jamara Spycopter 500
Summary of Contents for Jamara Spycopter 500

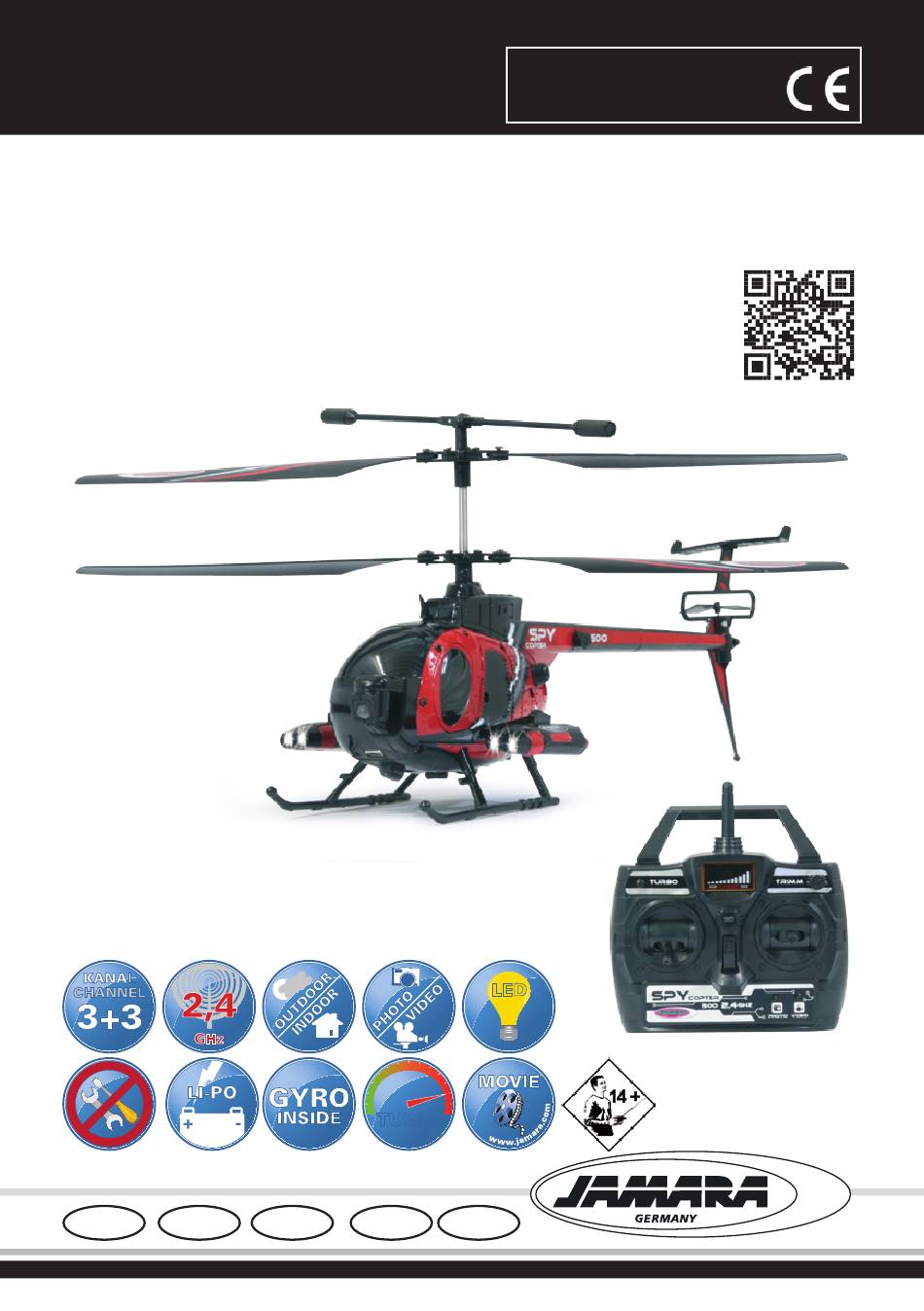

- Page 1 Frei verwendbar in | Permitted in: Utilisable en | Omologato in: Autorizado en: EU/CH Spycopter 500 2,4 GHz Art.-Nr. | Ord. No. | Réf. | Cod. | Ref. DE - Gebrauchsanleitung 03 7065 GB - Instruction FR - Notice d‘utilisation...
